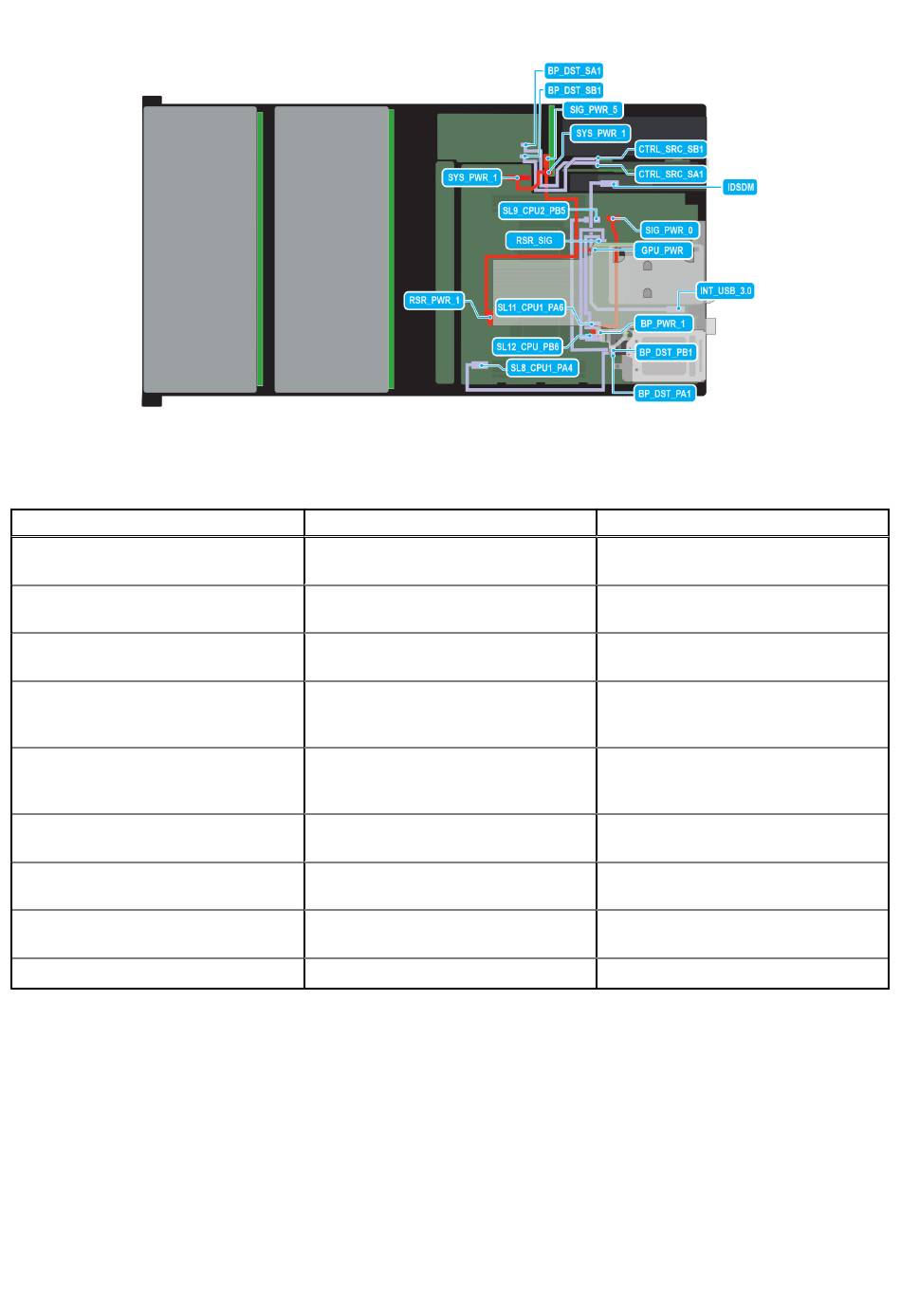

Ilustración 106. Configuración 11: 2 de 12 SAS/SATA de 3,5 pulgadas con tarjeta elevadora de FL/FH, 4 E3.S posteriores y
una sola tarjeta PERC
Tabla 83. Descripciones del conector para SAS/SATA/NVMe
Orden
1
2
3
4
5
6
7
8
9
152
Instalación y extracción de componentes del sistema
De
SL8_CPU1_PA4 (conector de señal de la
tarjeta madre)
SL9_CPU2_PB5 (conector de señal de la
tarjeta madre)
SIG_PWR_0 (conector de alimentación de
la tarjeta madre)
RSR_SIG (conector de señal de tarjeta
elevadora)
SIG_PWR_5 (conector de alimentación de
la PIB)
SYS_PWR1 (conector de alimentación de la
PIB)
CTRL_SRC_SB1 (conector de controladora
PERC de adaptador)
CTRL_SRC_SA1 (conector de controladora
PERC de adaptador)
INT USB 3.0 (placa intercaladora)
A
BP_DST_PA1 (conector de señal del
backplane posterior)
BP_DST_PB1 (conector de señal del
backplane posterior)
BP_PWR_1 (conector de alimentación del
backplane posterior)
SL11_CPU1_PA6 (conector de señal en
la tarjeta madre) y SL12_CPU1_PB6
(conector de señal en la tarjeta madre)
GPU PWR (conector de alimentación de
la GPU) y RISER_PWR_1 (conector de
alimentación de la tarjeta elevadora)
SYS_PWR1 (conector de alimentación de la
tarjeta madre)
BP_DST_SB1 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_SA1 (conector de señal de la
tarjeta de expansión SAS)
INT USB 3.0 (conector de la tarjeta madre)
