Extracción de un módulo de memoria
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite el sistema del rack y colóquelo en un banco de trabajo contra ESD. Para obtener más información, consulte la Guía de instalación
del riel en www.dell.com/poweredgemanuals.
4. Quite la cubierta del ventilador
5. Quite la cubierta posterior del sistema
6. Quite la cubierta para flujo de aire
Pasos
1. Presione los expulsores hacia afuera en ambos extremos del conector del módulo de memoria para liberar el módulo de memoria del
conector.
2. Levante y extraiga el módulo de memoria del sistema.
PRECAUCIÓN: Manipule los módulos de memoria solo por los bordes de la tarjeta, asegurándose de no tocar el
centro del módulo de memoria o los contactos metálicos.
NOTA: Para garantizar un enfriamiento adecuado del sistema, se deben instalar módulos de memoria de relleno en cualquier
conector que no esté ocupado. Los paneles de relleno de módulo de memoria compatibles con R760xd2 son DDR5 de color gris.
Quite los paneles de relleno de módulo de memoria solo si tiene previsto instalar módulos de memoria en dichos conectores.

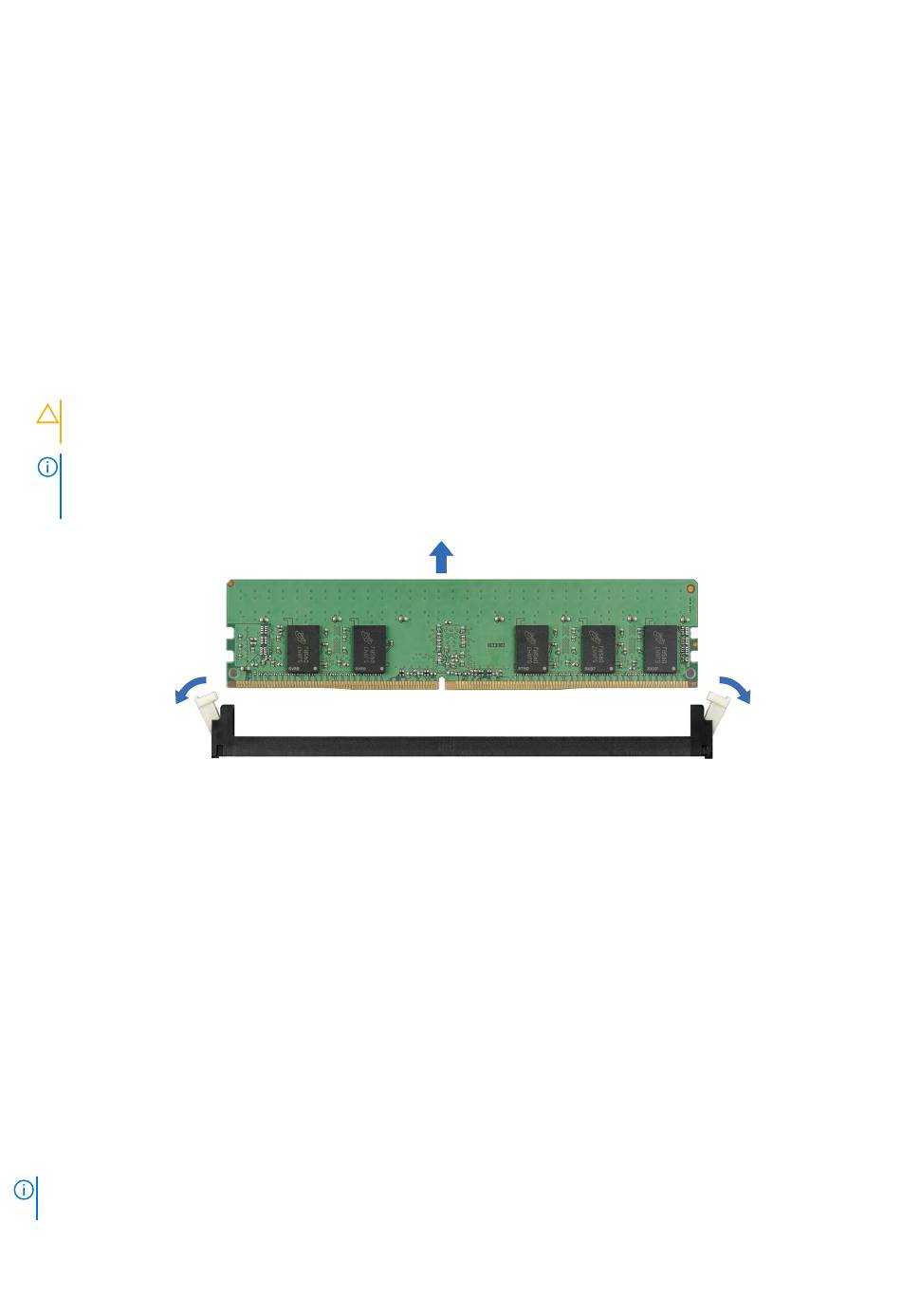

Ilustración 111. Extracción de un módulo de memoria
Siguientes pasos
Instalación del módulo de memoria
Instalación de un módulo de memoria
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite el sistema del rack y colóquelo en un banco de trabajo contra ESD. Para obtener más información, consulte la Guía de instalación
del riel en www.dell.com/poweredgemanuals.
4. Quite la cubierta del ventilador
5. Quite la cubierta posterior del sistema
6. Quite la cubierta para flujo de aire
Localice el conector de módulo de memoria apropiado.
NOTA: El procedimiento para extraer un módulo de memoria de relleno es similar al del módulo de memoria. Conserve el módulo de
memoria de relleno que quitó en caso de que deba usarlo en el futuro.
Instrucciones de
Antes de trabajar en el interior del
Extracción de la cubierta del
Extracción de la cubierta posterior del
Extracción de la cubierta para flujo de
Instrucciones de
Antes de trabajar en el interior del
Extracción de la cubierta del
Extracción de la cubierta posterior del
Extracción de la cubierta para flujo de
seguridad.
sistema.
ventilador.
sistema.
aire.
seguridad.
sistema.
ventilador.
sistema.
aire.
Instalación y extracción de componentes del sistema 157
