Pasos
1. Desembale la nueva tarjeta madre.
PRECAUCIÓN: No levante el conjunto de placa base sujetándola por un módulo de memoria, un procesador u otro
componente.
2. Sujete el soporte de la tarjeta madre y el émbolo y empuje la tarjeta madre hacia la parte posterior del sistema hasta que quede
asentada.

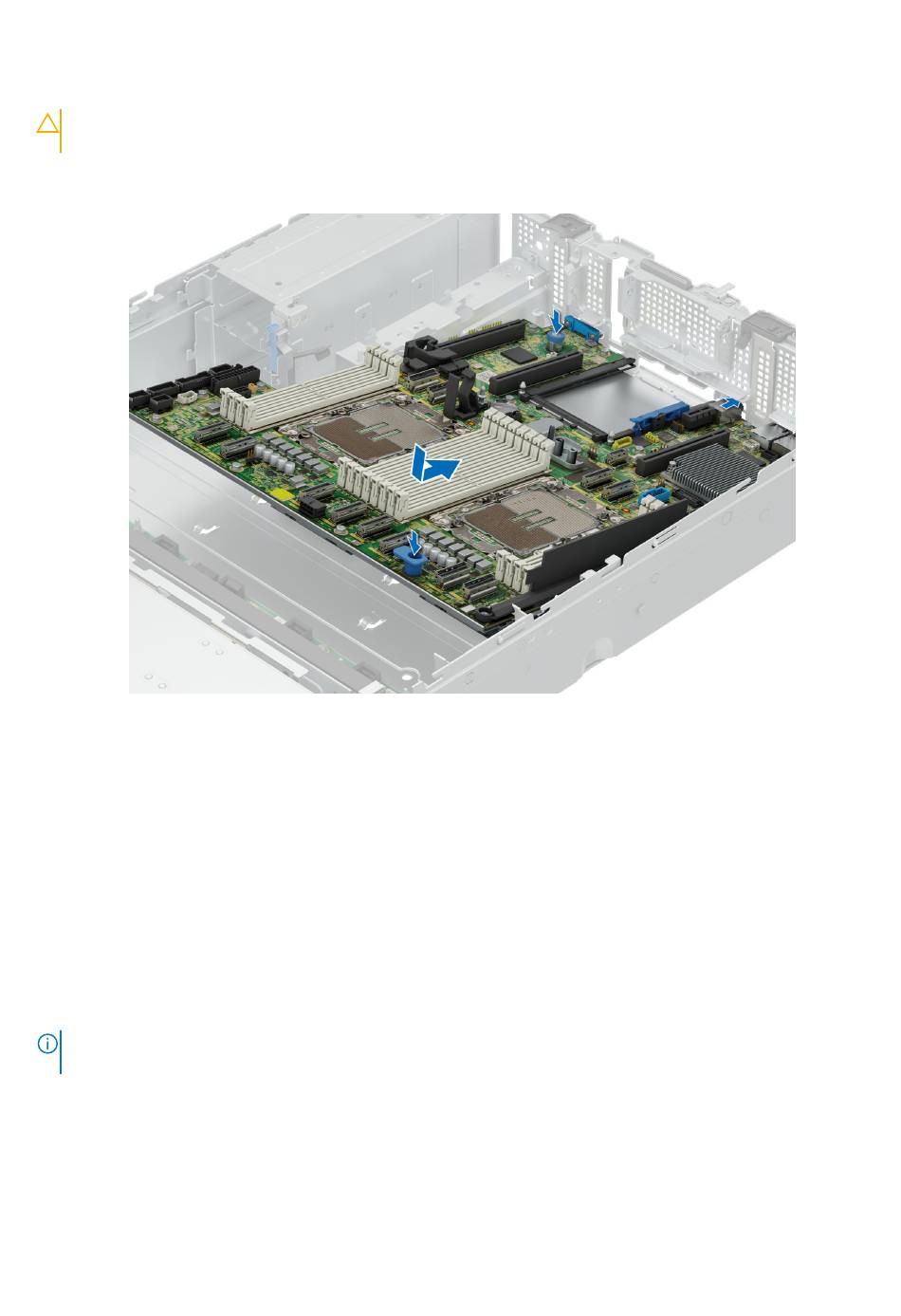

Ilustración 170. Instalación de la tarjeta madre
Siguientes pasos
1. Sustituya los siguientes elementos:
a. Módulo de plataforma segura (TPM)
b. Módulo de memoria
c. Módulo del disipador de calor del procesador
d. Tarjeta OCP interna
e. Tarjeta USB interna opcional
f. Bahía de unidad posterior
g. Tarjetas de expansión y tarjetas elevadoras
h. Cubierta para flujo de aire
i. Ensamblaje del ventilador
2. Vuelva a conectar todos los cables a la tarjeta madre.
NOTA: Compruebe que los cables internos del sistema están tendidos por la pared del chasis y asegurados con el soporte para
sujeción de cables.
3. Instale la cubierta posterior del
4. Instale la cubierta del ventilador.
5. Asegúrese de que llevar a cabo los siguientes pasos:
a. Utilice la función Easy Restore (Restauración fácil) para restaurar la etiqueta de servicio. Consulte la sección
sistema mediante la característica Restauración
b. Si la etiqueta de servicio no se guarda en el dispositivo flash de respaldo, introduzca la etiqueta de servicio del sistema
manualmente. Consulte la sección
c. Actualice las versiones de BIOS e iDRAC.
(si se quitó)
(si se quitó)
(si está instalada)
sistema.
Actualizar la etiqueta de servicio manualmente
fácil.
Instalación y extracción de componentes del sistema
mediante la configuración del sistema.
Restauración del
