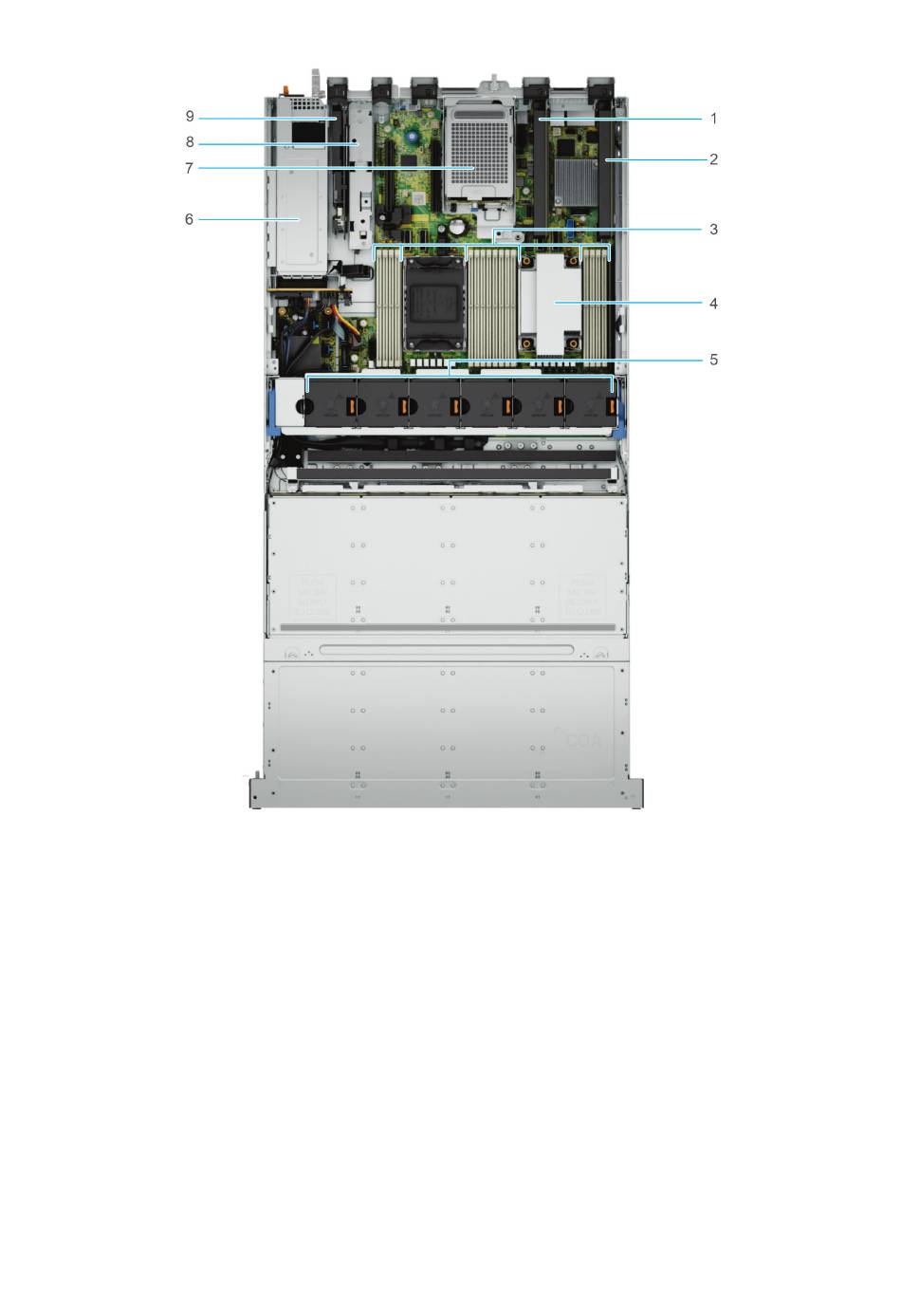

Ilustración 18. Vista interior del sistema: 3 ranuras PCIe de bajo perfil y 2 unidades NVMe de 2,5 pulgadas con 1 CPU
1. Ranura de tarjeta de expansión PCIe 2
3. Ranuras DIMM
5. Ensamblaje del ventilador
7. Módulo de unidades posterior
9. Ranura de tarjeta de expansión PCIe 5
32 Descripción general del sistema PowerEdge R760xd2
2. Ranura de tarjeta de expansión PCIe 1
4. Disipador de calor del procesador 1
6. PSU
8. Módulo de BOSS N1
