Dell PowerEdge R760xd2 Manual De Instalación Y Servicio página 192

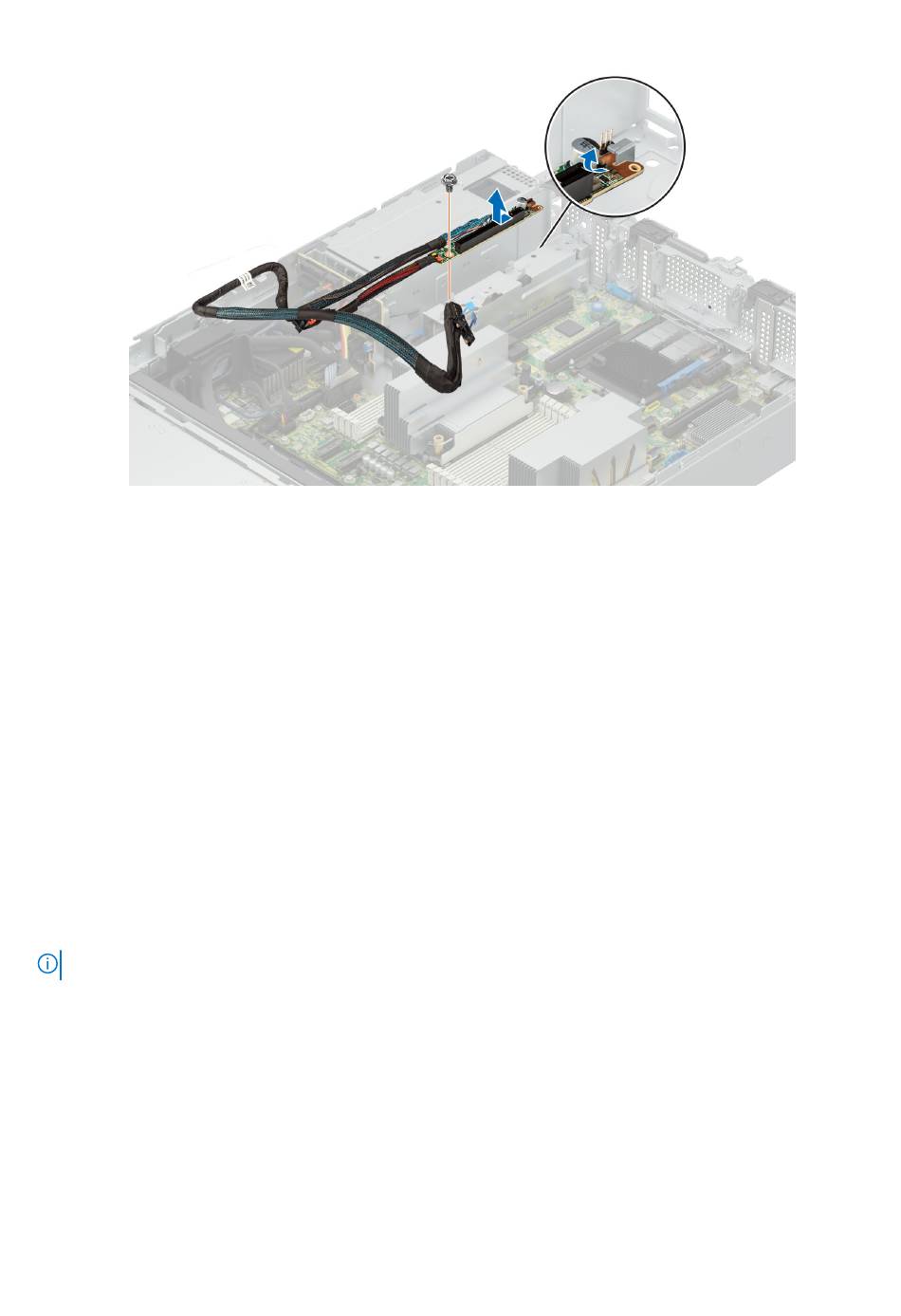

Ilustración 142. Extracción de la placa intercaladora de PERC
Siguientes pasos
1. Instale la placa intercaladora de
Instalación de la placa intercaladora de PERC
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
5. Quite el ensamblaje del ventilador.
Pasos
1. Deslice la placa intercaladora de PERC en la muesca del sistema.
2. Inserte y ajuste el tornillo para fijar la placa intercaladora de PERC en su lugar.
3. Conecte los cables a la tarjeta madre.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
192 Instalación y extracción de componentes del sistema
PERC.
Instrucciones de
Antes de trabajar en el interior del
sistema.
seguridad.
sistema.
