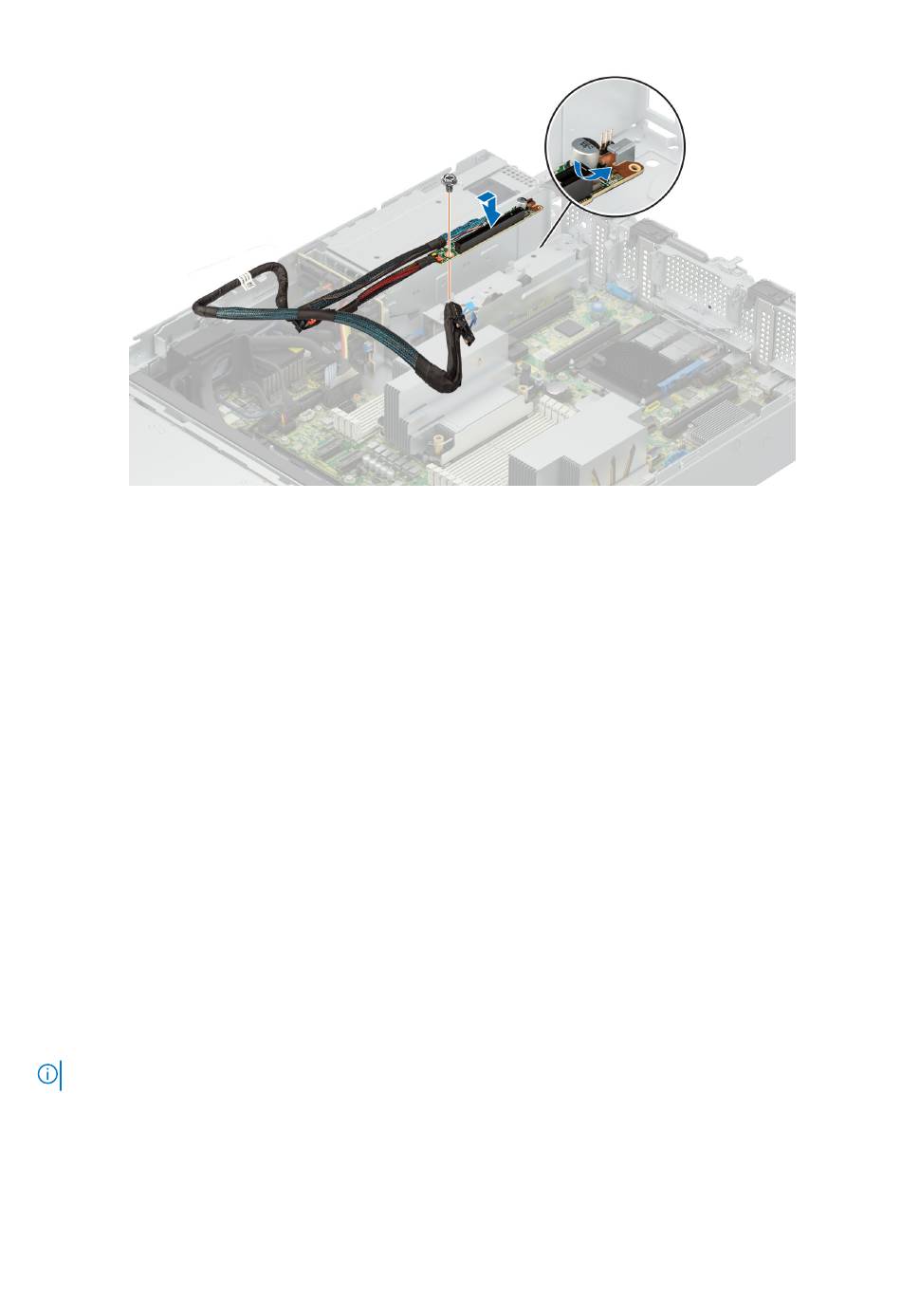

Ilustración 143. Instalación de la placa intercaladora de PERC
Siguientes pasos
1. Instale el ensamblaje de ventiladores de enfriamiento.
2. Instale la cubierta posterior del
3. Instale la cubierta del ventilador.
4. Siga el procedimiento que se describe en
Módulo BOSS-N1 opcional
Extracción del módulo de BOSS N1
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del sistema.
Pasos
1. Desconecte los cables del módulo de BOSS N1.
2. Afloje los dos tornillos.
3. Tire del módulo de BOSS N1 para quitarlo de la parte posterior del sistema.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
sistema.
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior del
sistema.
seguridad.
sistema.
Instalación y extracción de componentes del sistema 193
