Dell PowerEdge R760xd2 Manual De Instalación Y Servicio página 132

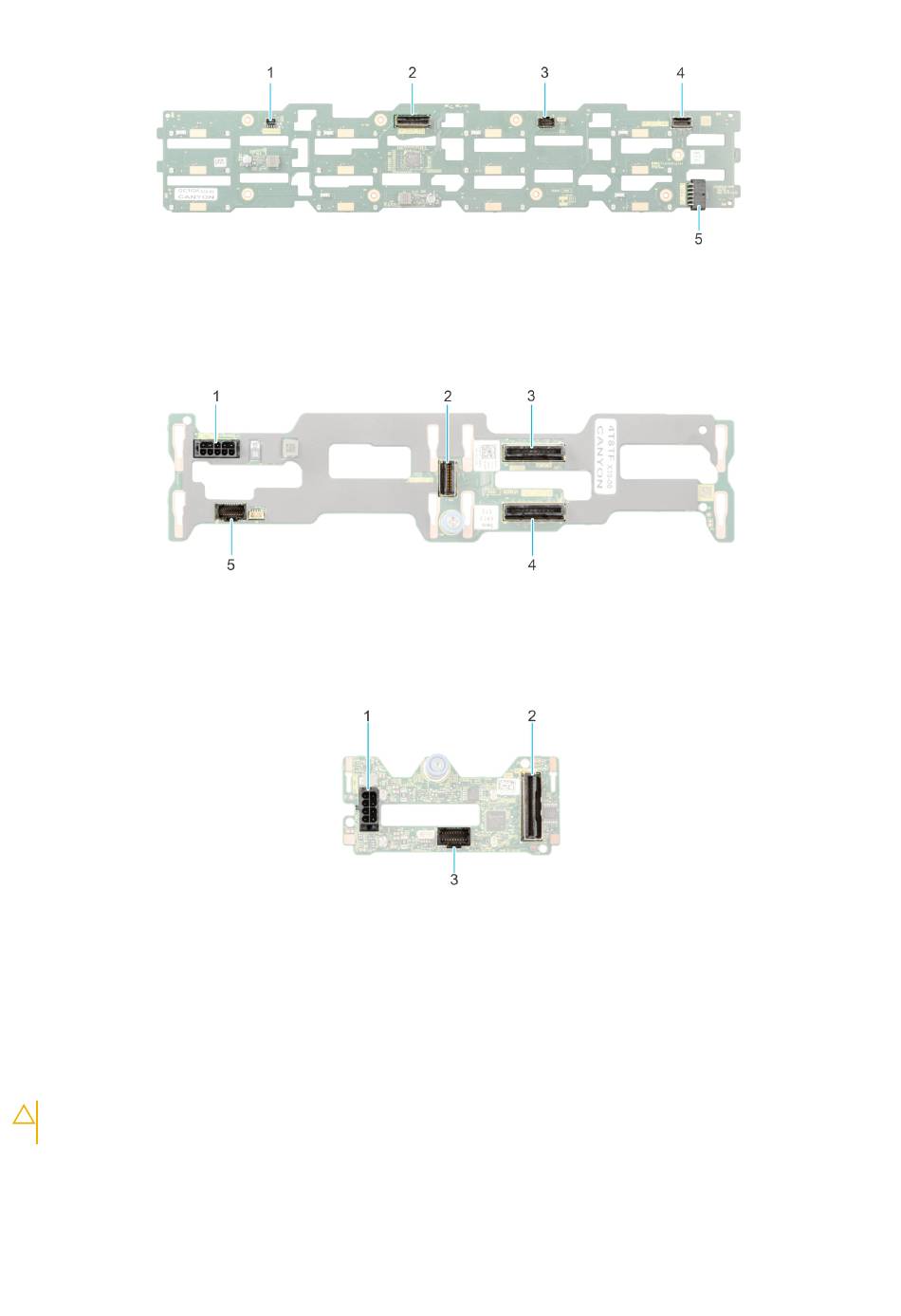

Ilustración 82. Backplane de 12 unidades SAS/SATA/SSD de 3,5 pulgadas
1. Conector de cable de switch de intrusión
3. Conector de P2
5. Conector de alimentación (BP_PWR1)
Ilustración 83. Backplane de 4 unidades SAS/SATA/SSD de 3,5 pulgadas (posteriores)
1. Conector de alimentación (BP_PWR1)
3. Conector de cable SAS/SATA (BP SAS PB1)
5. Conector de P2
Ilustración 84. Backplane de 2 unidades NVMe de 2,5 pulgadas (posteriores)
1. Conector de alimentación (BP_PWR1)
2. Conector del cable SAS (BP_DST)
3. Conector de P2
Extracción del backplane de la bahía de unidad frontal
Requisitos previos
PRECAUCIÓN:
Anote el número de cada unidad y etiquételas temporalmente antes de quitarlas para reemplazarlas en
las mismas ubicaciones.
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite las unidades.
4.
Quite la bahía de unidad intermedia y la
132
Instalación y extracción de componentes del sistema
2. Conector de cable SAS/SATA (BP DST SB1)
4. Conector de cable SAS/SATA (BP SAS SA1)
2. Conector del cable SAS (J_SAS_1)
4. Conector de cable SAS/SATA (BP SAS PA1)
Instrucciones de
seguridad.
Antes de trabajar en el interior del
cubierta.
sistema.
