Instalación del procesador
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
5. Extraiga la cubierta para flujo de aire.
6. Quite el módulo del disipador de calor del
Pasos
1. Coloque el procesador en la bandeja del procesador.
NOTA: Asegúrese de que el indicador de la pata 1 de la bandeja del procesador esté alineado con el indicador de la para 1 del
procesador.
2. Coloque el gancho de retención de la parte superior del procesador en la bandeja del procesador, alineando el indicador de la pata 1 del
procesador.
NOTA: Asegúrese de que el indicador de la pata 1 del gancho de retención esté alineado con el indicador de la pata 1 del
procesador antes de colocar el gancho de retención en el procesador.
NOTA: Antes de instalar el disipador de calor, asegúrese de colocar el procesador y el gancho de retención en la bandeja.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.

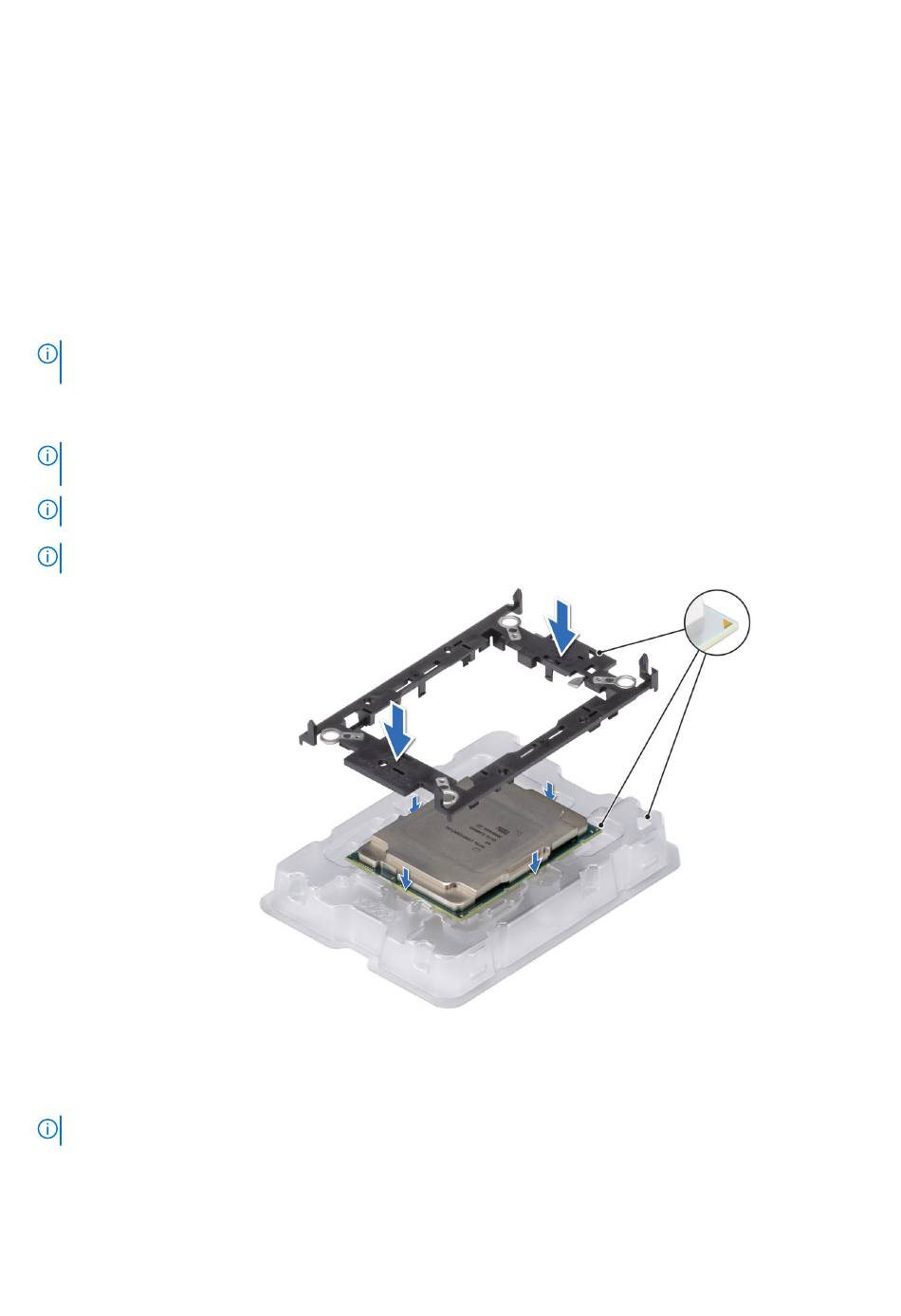

Ilustración 117. Instalación del gancho de retención
3. Alinee el procesador con el gancho de retención. Con los dedos, presione el gancho de retención en los cuatro lados hasta que encaje
en su lugar.
NOTA: Asegúrese de que el procesador esté firmemente fijado en el clip de retención.
162 Instalación y extracción de componentes del sistema
Instrucciones de
Antes de trabajar en el interior del
sistema.
procesador.
seguridad.
sistema.
