Tabla 76. Descripciones del conector para SAS/SATA/NVMe
Orden
1
2
3
4

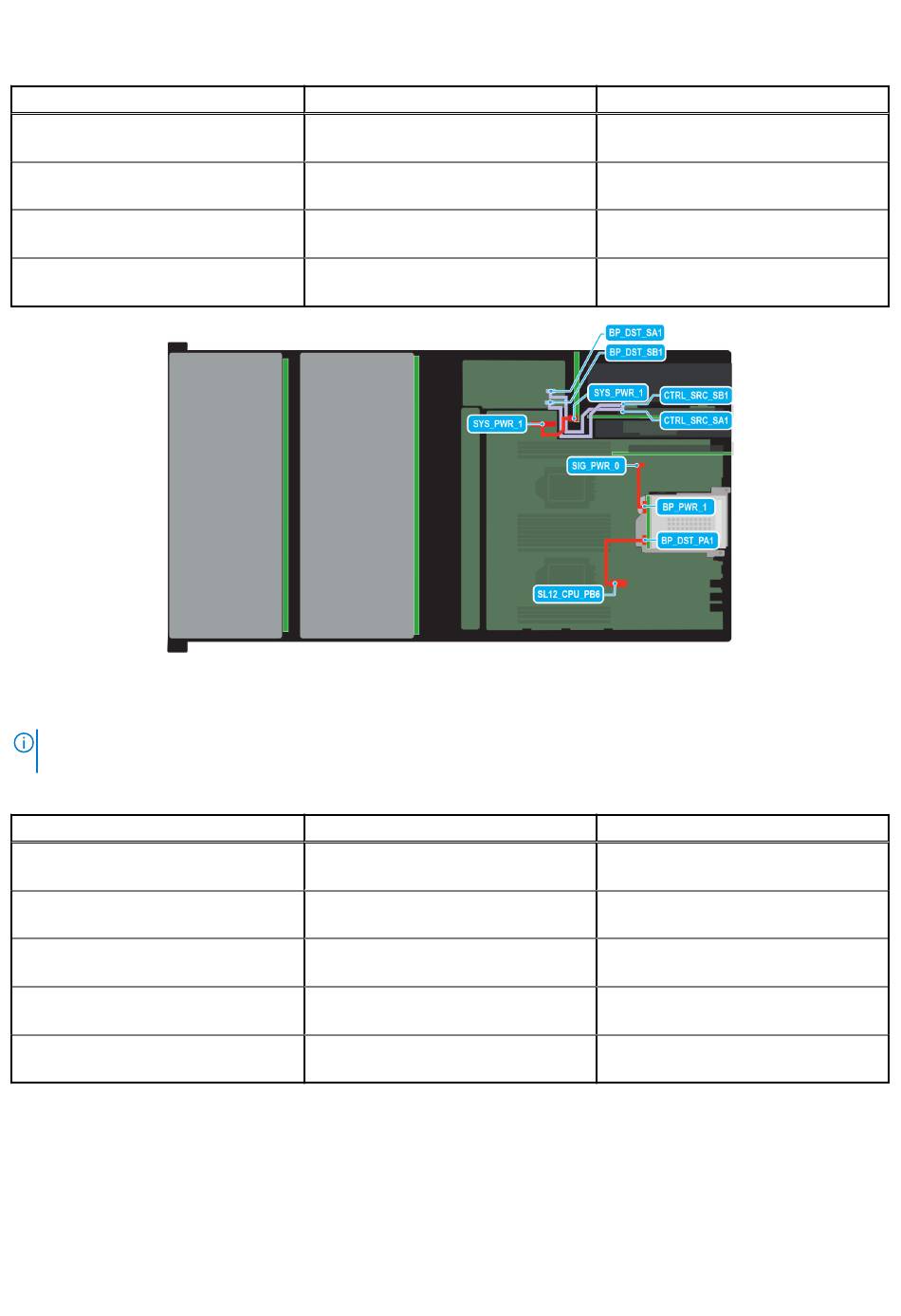

Ilustración 100. Configuración 5: SAS: 2 de 12 SAS/SATA de 3,5 pulgadas con 2 NVMe de 2,5 pulgadas posteriores y una sola
tarjeta PERC
NOTA: Siga el orden secuencial como se muestra en la tabla para quitar los cables. A fin de instalar los cables, siga el orden secuencial
inverso.
Tabla 77. Descripciones del conector para SAS/SATA/NVMe
Orden
1
2
3
4
5
146 Instalación y extracción de componentes del sistema
De
SYS_PWR1 (conector de alimentación de la
PIB)
CTRL_SRC_SA1 (conector de segunda
controladora PERC de adaptador)
CTRL_SRC_SB1 (conector de controladora
PERC de adaptador)
CTRL_SRC_SA1 (conector de controladora
PERC de adaptador)
De
SYS_PWR1 (conector de alimentación de la
PIB)
CTRL_SRC_SB1 (conector de controladora
PERC de adaptador)
CTRL_SRC_SA1 (conector de controladora
PERC de adaptador)
SL12_CPU1_PB6 (conector de señal en
tarjeta madre)
SIG_PWR_0 (conector de alimentación de
la tarjeta madre)
A
SYS_PWR1 (conector de alimentación de la
tarjeta madre)
BP_DST_SA2 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_SB1 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_SA1 (conector de señal de la
tarjeta de expansión SAS)
A
SYS_PWR1 (conector de alimentación de la
tarjeta madre)
BP_DST_SB1 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_SA1 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_PA1 (conector de señal del
backplane posterior)
BP_PWR_1 (conector de alimentación del
backplane posterior)
