Tabla 3. Panel de control derecho (continuación)
Elemento Indicador o botón
2 Puerto que cumple
con los requisitos de
USB 2.0
3 Puerto de iDRAC Direct
(USB microAB)
4 Indicador LED de iDRAC
directo
NOTA: Para obtener más información sobre los puertos, consulte la sección
Vista posterior del sistema

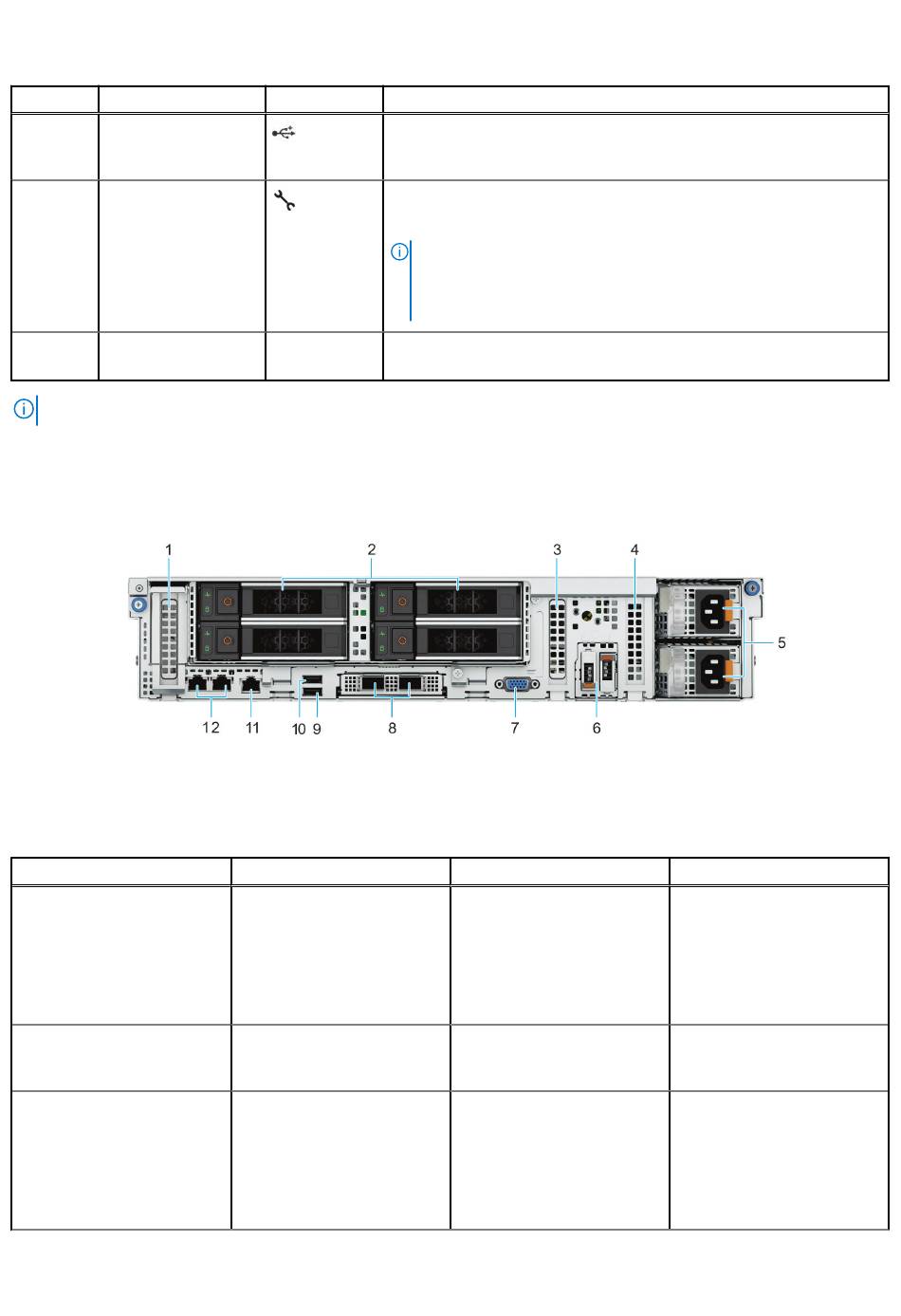

Ilustración 3. Vista posterior de 3 ranuras PCIe de bajo perfil con 4 unidades SAS/SATA de 3,5 pulgadas o 4 unidades NVMe
de 2,5 pulgadas
Tabla 4. Funciones disponibles en la parte posterior del sistema
Elemento
1
2
3
12 Descripción general del sistema PowerEdge R760xd2
Ícono Descripción
El puerto USB es un conector de 4 clavijas que cumple con los requisitos del
estándar 2.0. Este puerto permite conectar dispositivos USB al sistema.
El puerto de iDRAC Direct (USB microAB) le permite acceder a las funciones
de USB microAB de iDRAC Direct. Para obtener más información, consulte
https://www.dell.com/idracmanuals.
N/A El indicador LED de iDRAC Direct se ilumina para indicar que el puerto de
iDRAC Direct está conectado activamente a un dispositivo.
Puertos, paneles o ranuras
Ranura de tarjeta de expansión
PCIe 1
Módulo de unidades posterior
Ranura de tarjeta de expansión
PCIe 4
NOTA: Se puede configurar la iDRAC Direct mediante un cable de USB
a microUSB (tipo AB), que puede conectarse a la laptop o tableta. La
longitud del cable no debe superar los 0,91 metros (3 pies). El rendimiento
podría verse afectado por la calidad de los cables.
Especificaciones
Ícono
N/A
N/A
N/A
técnicas.
Descripción
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
Permite instalar unidades
posteriores compatibles en el
sistema.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
