Tabla 8. Funciones disponibles en la parte posterior del sistema (continuación)
Elemento
13
14

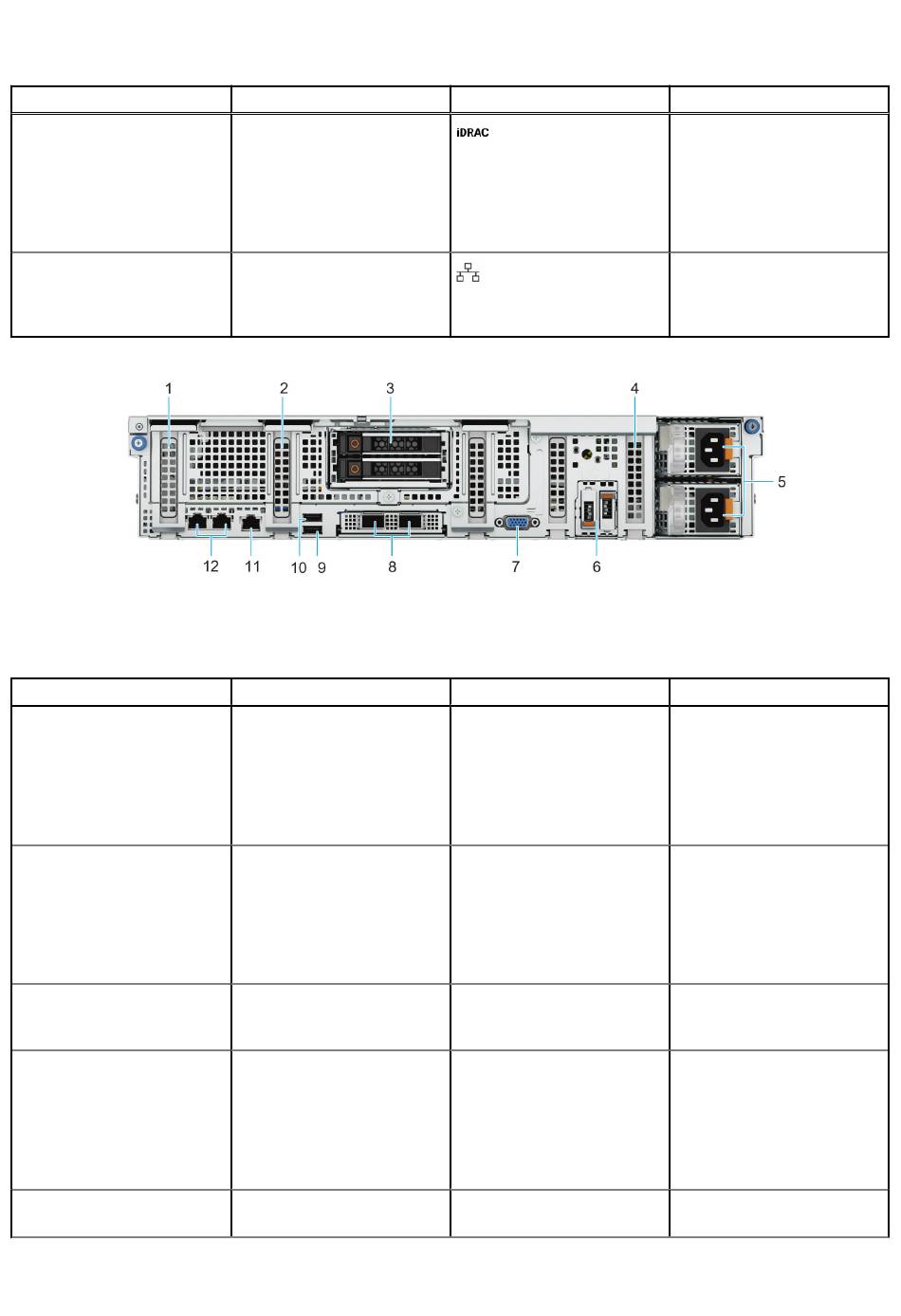

Ilustración 8. Vista posterior de 3 ranuras PCIe de bajo perfil y 2 unidades NVMe de 2,5 pulgadas con 1 CPU
Tabla 9. Funciones disponibles en la parte posterior del sistema
Elemento
1
2
3
4
5
Puertos, paneles o ranuras
Puerto Ethernet de iDRAC
dedicado
Puertos NIC
Puertos, paneles o ranuras
Ranura de tarjeta de expansión
PCIe 1
Ranura de tarjeta de expansión
PCIe 2
Módulo de unidades posterior
Ranura de tarjeta de expansión
PCIe 5
PSU
Ícono
Ícono
N/A
N/A
N/A
N/A
N/A
Descripción general del sistema PowerEdge R760xd2
Descripción
Permite acceder de manera
remota a la iDRAC. Para
obtener más información,
consulte la Guía del usuario de
Integrated Dell Remote Access
Controller en www.dell.com/
poweredgemanuals.
Los puertos de NIC integrados
en la tarjeta madre del sistema
proporcionan conectividad de
red.
Descripción
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
Permite instalar unidades
posteriores compatibles en el
sistema.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
Fuentes de alimentación
principal y secundaria
