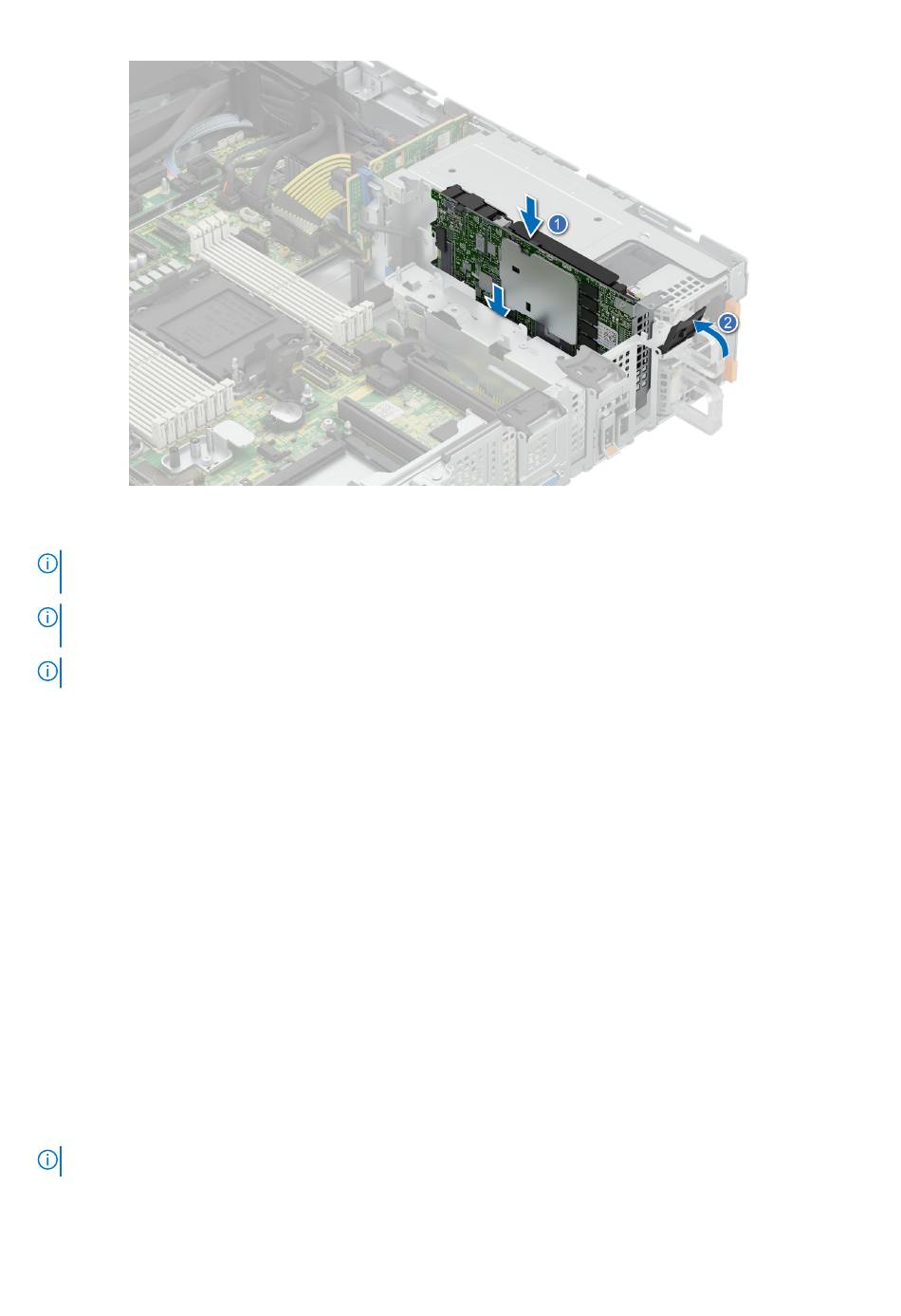

Ilustración 141. Instalación de la PERC 12 de adaptador
NOTA: Debe ensamblar la tarjeta de PERC verticalmente para evitar que los componentes se toquen con el chasis y causen
daños.
NOTA: La placa intercaladora de PERC se debe instalar como una ranura PCIe 5 para la instalación de la PERC de adaptador en el
sistema.
NOTA: La ranura PCIe 5 es la ranura dedicada para la PERC de adaptador.
Siguientes pasos
1. Instale la cubierta posterior del
2. Instale la cubierta del ventilador.
3. Siga el procedimiento que se describe en
Extracción de la placa intercaladora de PERC
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
5. Quite el ensamblaje del ventilador.
Pasos
1. Desconecte los cables de la tarjeta madre.
2. Afloje y quite el único tornillo que fija la placa intercaladora.
3. Deslice la placa intercaladora para extraerla del pestillo y levántela para quitarla del sistema.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
sistema.
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior del
sistema.
sistema.
seguridad.
sistema.
Instalación y extracción de componentes del sistema 191
