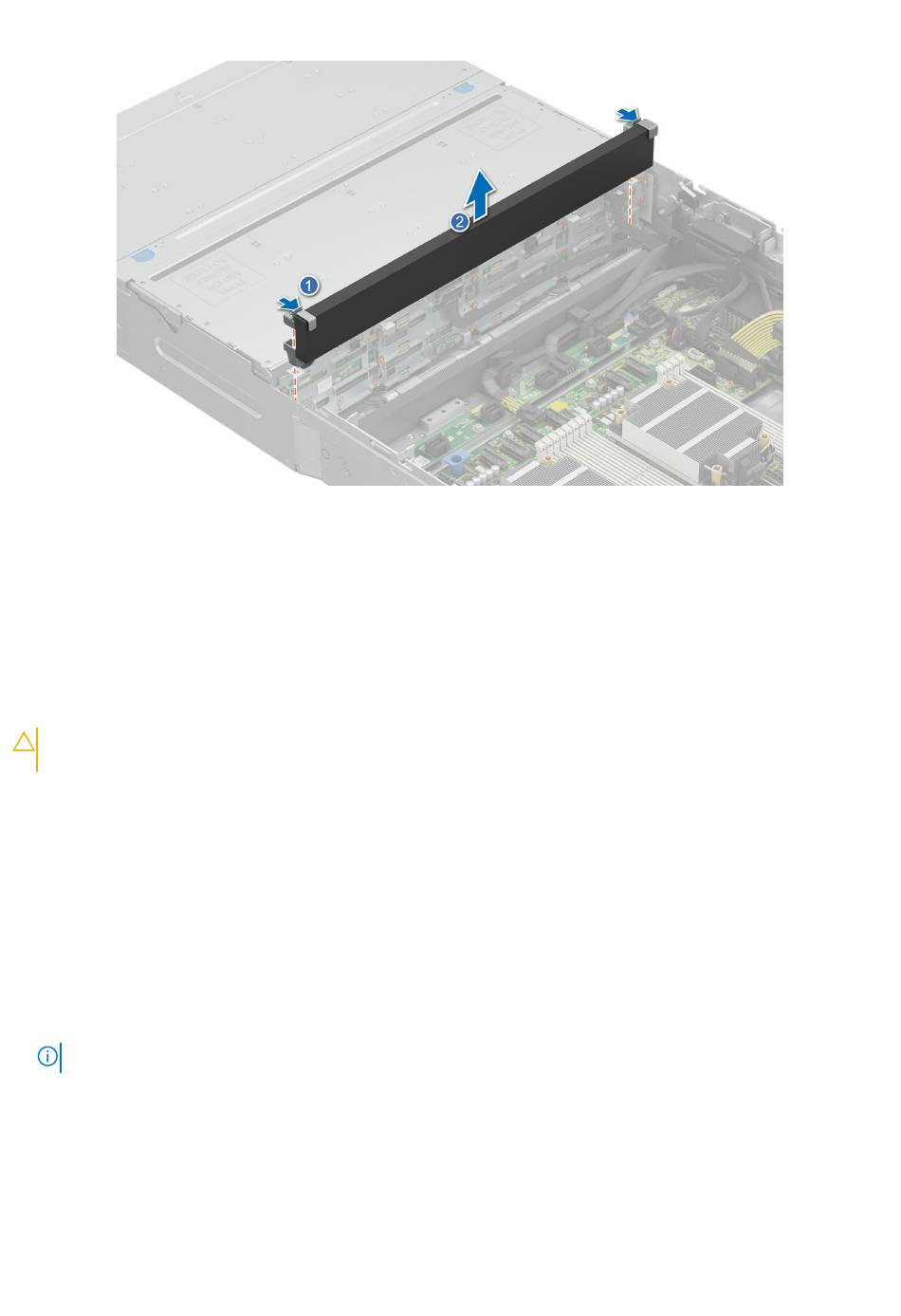

Ilustración 87. Extracción del amortiguador
Siguientes pasos
Instale el
amortiguador.
Extracción del backplane de la bahía intermedia
Requisitos previos
PRECAUCIÓN:
Anote el número de cada unidad y etiquételas temporalmente antes de quitarlas para reemplazarlas en
las mismas ubicaciones.
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite las unidades instaladas.
4.
Quite la cubierta del ventilador.
5.
Quite la cubierta posterior del sistema.
6.
Quite el ensamblaje del ventilador.
7.
Quite el amortiguador.
8. Desconecte los cables del backplane.
Pasos
1. Tire de los pestillos de liberación para levantar el soporte del backplane de los ganchos de guía.
2. Afloje y quite los ocho tornillos para quitar el backplane del soporte.
NOTA:
Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
Instrucciones de
seguridad.
Antes de trabajar en el interior del
Instalación y extracción de componentes del sistema
sistema.
