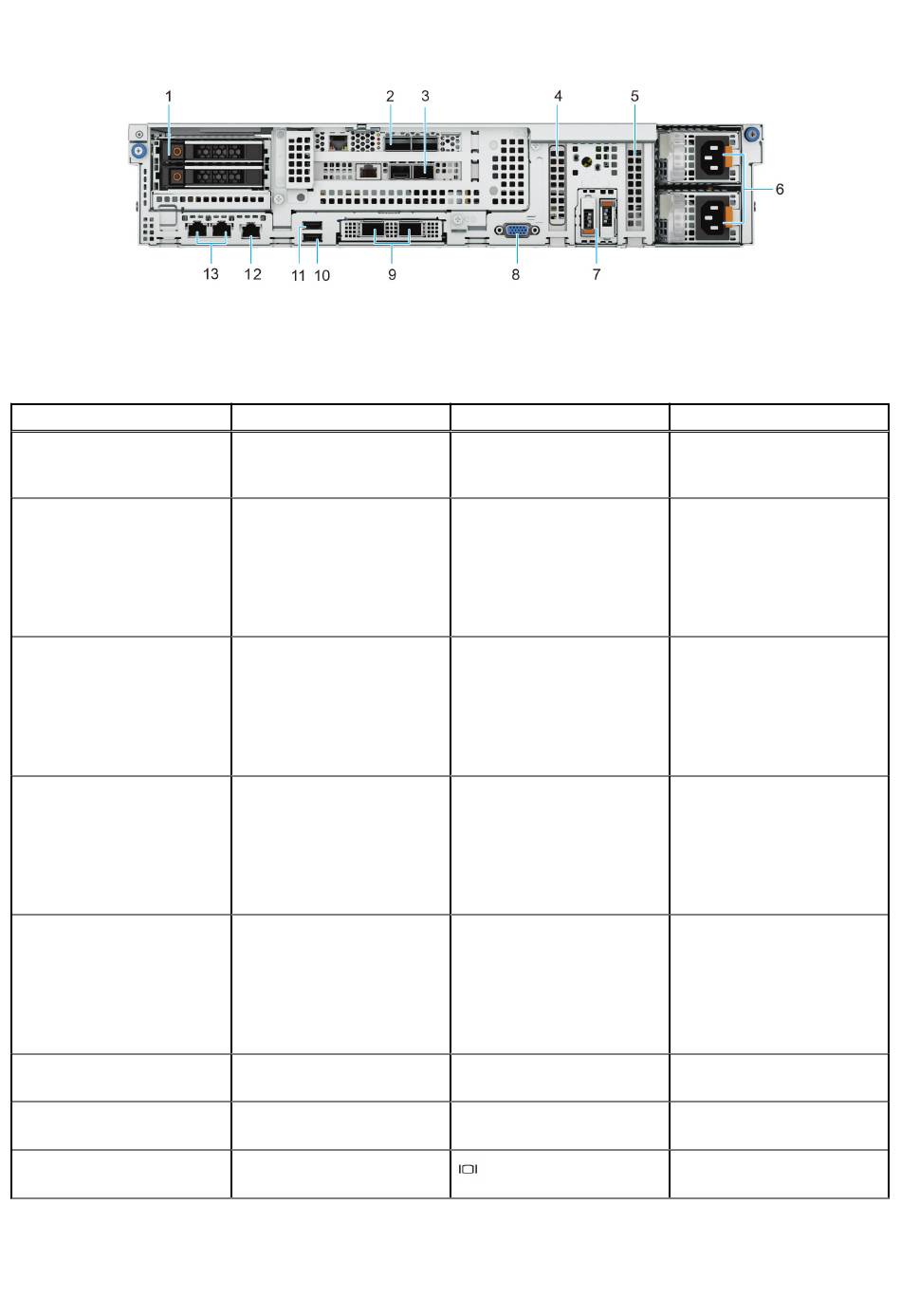

Ilustración 10. Vista posterior de 2 ranuras PCIe de bajo perfil y 2 ranuras PCIe x16 FH/FL con 2 unidades NVMe de
2,5 pulgadas
Tabla 11. Funciones disponibles en la parte posterior del sistema
Elemento
1
2
3
4
5
6
7
8
22 Descripción general del sistema PowerEdge R760xd2
Puertos, paneles o ranuras
Módulo de unidades posterior
Ranura de tarjeta de expansión
PCIe: ranura de tarjeta
elevadora 2
Ranura de tarjeta de expansión
PCIe: ranura de tarjeta
elevadora 3
Ranura de tarjeta de expansión
PCIe 4
Ranura de tarjeta de expansión
PCIe 5
PSU
Módulo BOSS-N1
Puerto VGA
Ícono
N/A
N/A
N/A
N/A
N/A
N/A
N/A
Descripción
Permite instalar unidades
posteriores compatibles en el
sistema.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
Fuentes de alimentación
principal y secundaria
Módulo de BOSS-N1 para el
arranque interno del sistema.
Permite conectar un dispositivo
de visualización al sistema.
