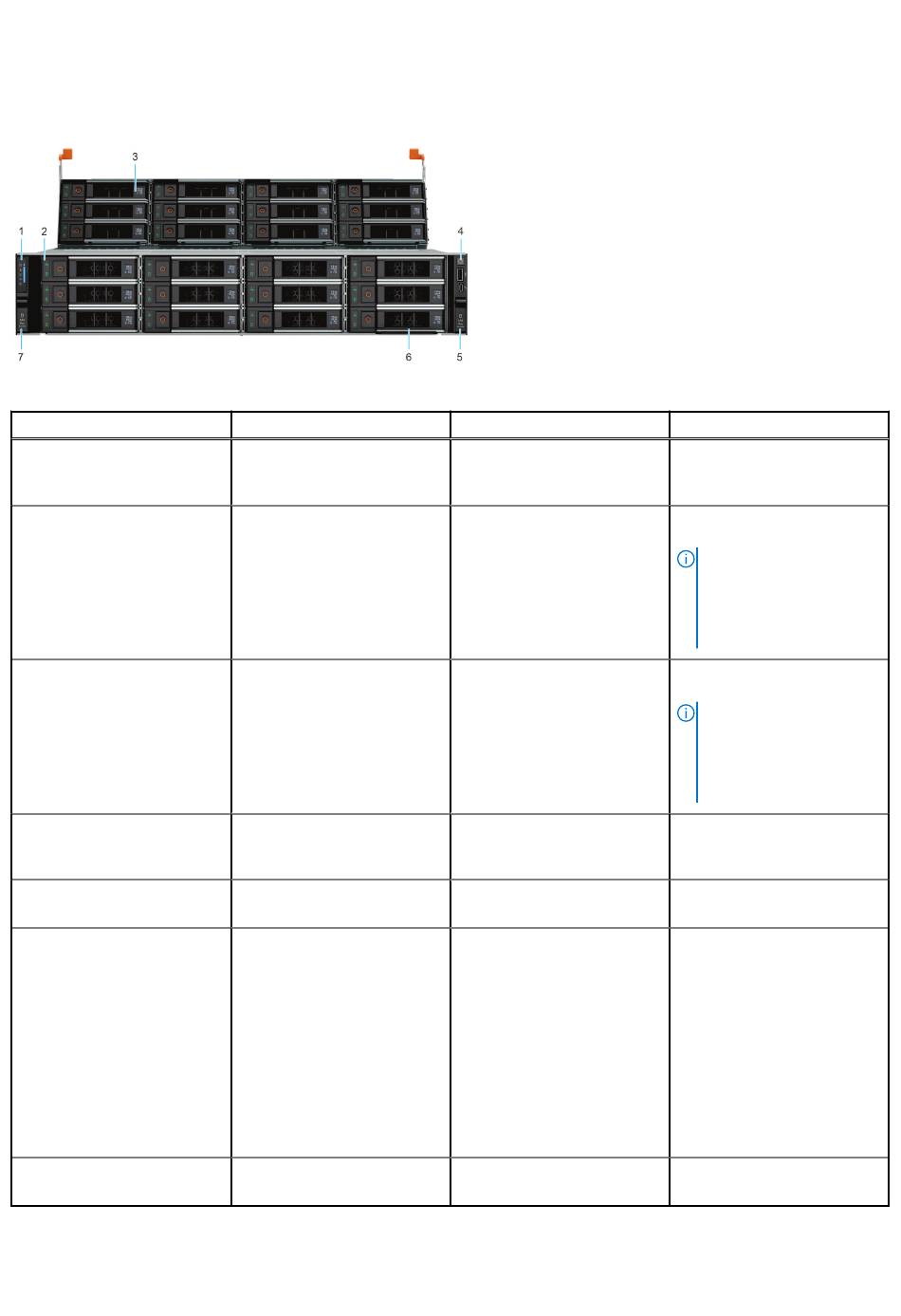

Vista frontal de un sistema de 24 unidades de 3,5 pulgadas con la bahía
intermedia abierta
Tabla 1. Funciones disponibles en la parte frontal del sistema
Elemento
1
2
3
4
5
6
7
10 Descripción general del sistema PowerEdge R760xd2
Puertos, paneles y ranuras
Panel de control izquierdo
Unidad
Unidad
Panel de control derecho
Acceso a la bahía intermedia
Etiqueta de servicio rápido
Acceso a la bahía intermedia
Ícono
N/A
N/A
N/A
N/A
N/A
N/A
N/A
Descripción
Contiene el estado del sistema,
el ID del sistema y el indicador
del LED de estado.
Permite instalar unidades
compatibles en el sistema.
NOTA: Para obtener los
números de ranura de
unidad, consulte la sección
Etiqueta de información del
sistema.
Permite instalar unidades
compatibles en el sistema.
NOTA: Para obtener los
números de ranura de
unidad, consulte la sección
Etiqueta de información del
sistema.
Contiene el botón de encendido,
el puerto USB y el puertos de
iDRAC Direct (USB microAB).
Se utiliza para acceder a la bahía
intermedia.
La etiqueta de servicio rápido es
un panel de etiquetas deslizable
hacia afuera que contiene
información del sistema, como
la etiqueta de servicio, la
NIC, la dirección MAC,
etc. Si ha optado por el
acceso predeterminado seguro
a iDRAC, la etiqueta de
información también contendrá
la contraseña predeterminada
segura de iDRAC.
Se utiliza para acceder a la bahía
intermedia.
