Dell PowerEdge R760xd2 Manual De Instalación Y Servicio página 30

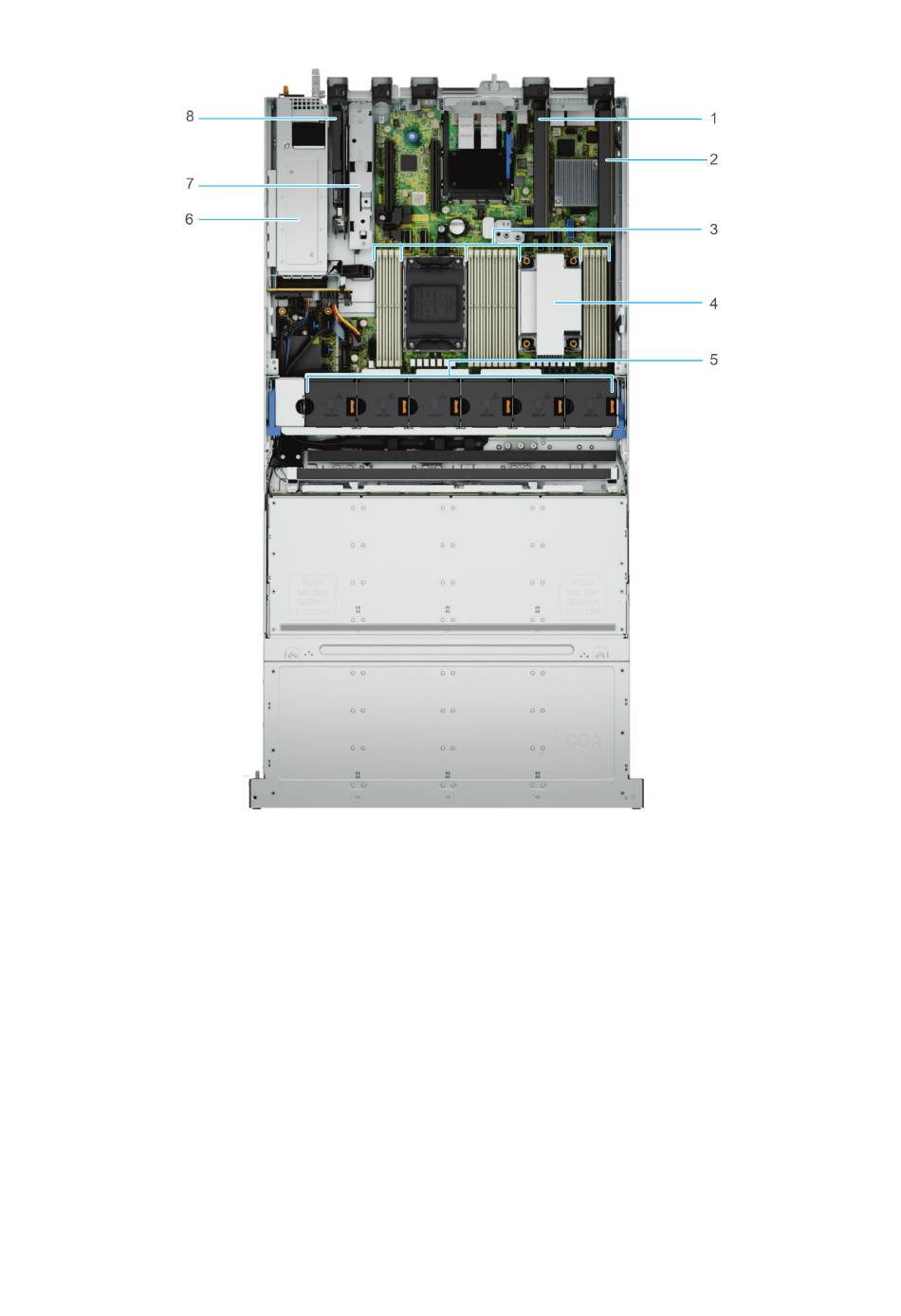

Ilustración 16. Vista interior del sistema: 3 ranuras PCIe de bajo perfil con 1 CPU
1. Ranura de tarjeta de expansión PCIe 2
3. Ranuras DIMM
5. Ensamblaje del ventilador
7. Módulo de BOSS N1
30 Descripción general del sistema PowerEdge R760xd2
2. Ranura de tarjeta de expansión PCIe 1
4. Disipador de calor del procesador 1
6. PSU
8. Ranura de tarjeta de expansión PCIe 5
