Dell PowerEdge R760xd2 Manual De Instalación Y Servicio página 100

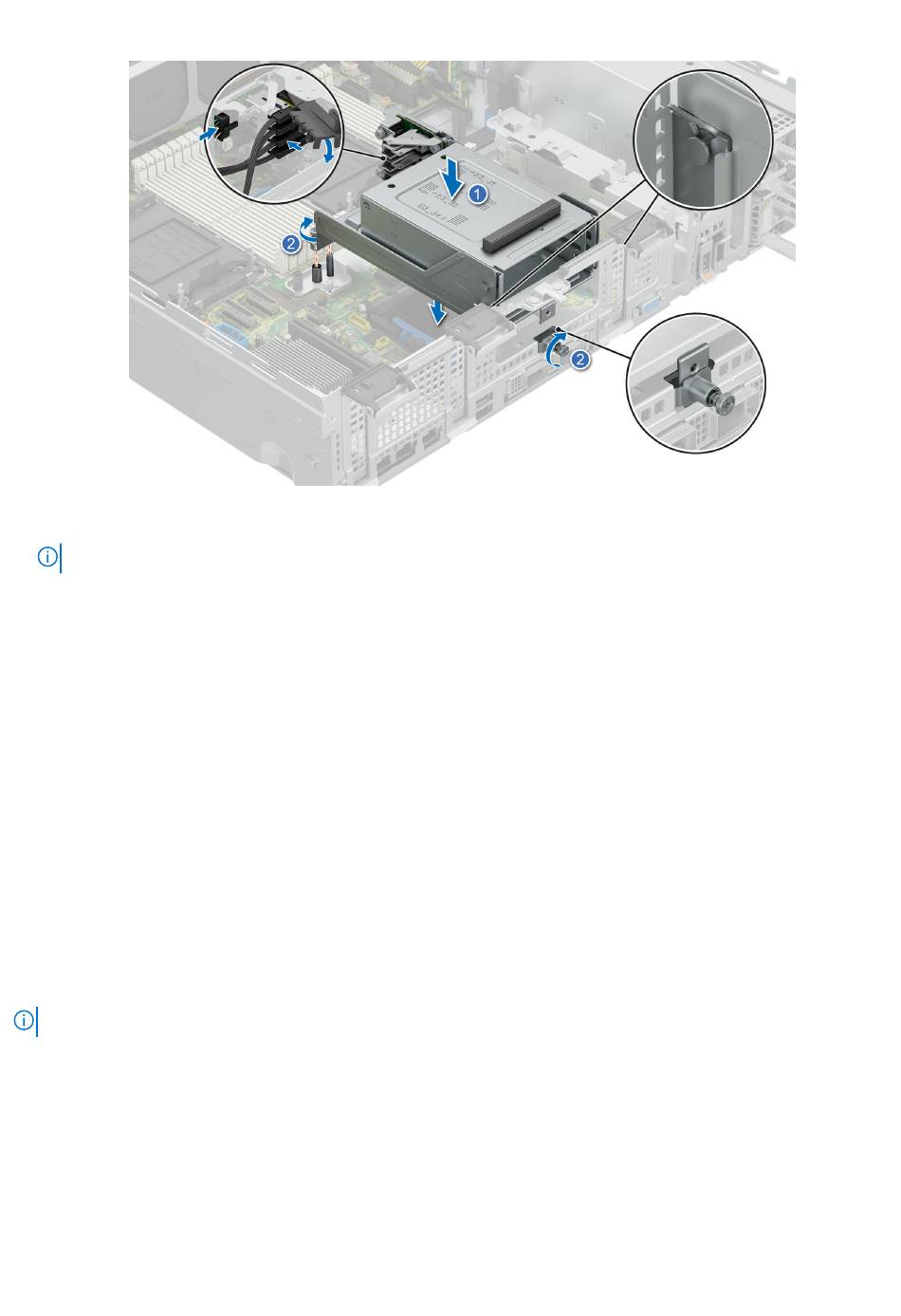

Ilustración 48. Instalación de la bahía de unidad media E3.S posterior
NOTA: Utilice el gancho para cables a fin de fijarlos en su lugar.
Siguientes pasos
1. Instale la cubierta para flujo de
2. Instale el ensamblaje de ventiladores de enfriamiento.
3. Instale la cubierta posterior del
4. Instale la cubierta del ventilador.
5. Siga el procedimiento que se describe en
Extracción de la bahía de unidad izquierda E3.S posterior
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
Pasos
Afloje el tornillo cautivo y deslice la bahía de unidad para extraerla del sistema.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
100 Instalación y extracción de componentes del sistema
aire.
sistema.
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior del
sistema.
sistema.
seguridad.
sistema.
