Pasos
1. Con un destornillador Torx n.° T8, quite los tornillos que fijan el panel de control derecho y la cubierta de cables al sistema.
2. Extraiga la cubierta de cables del sistema.
3. Desconecte el cable del panel de control derecho de la tarjeta madre.
4. Sujete el ensamblaje de cables y panel de control derecho y deslice el panel de control derecho para quitarlo del sistema.
NOTA: Observe el enrutamiento del ensamblaje del cable a medida que quita el panel de control derecho del sistema.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.

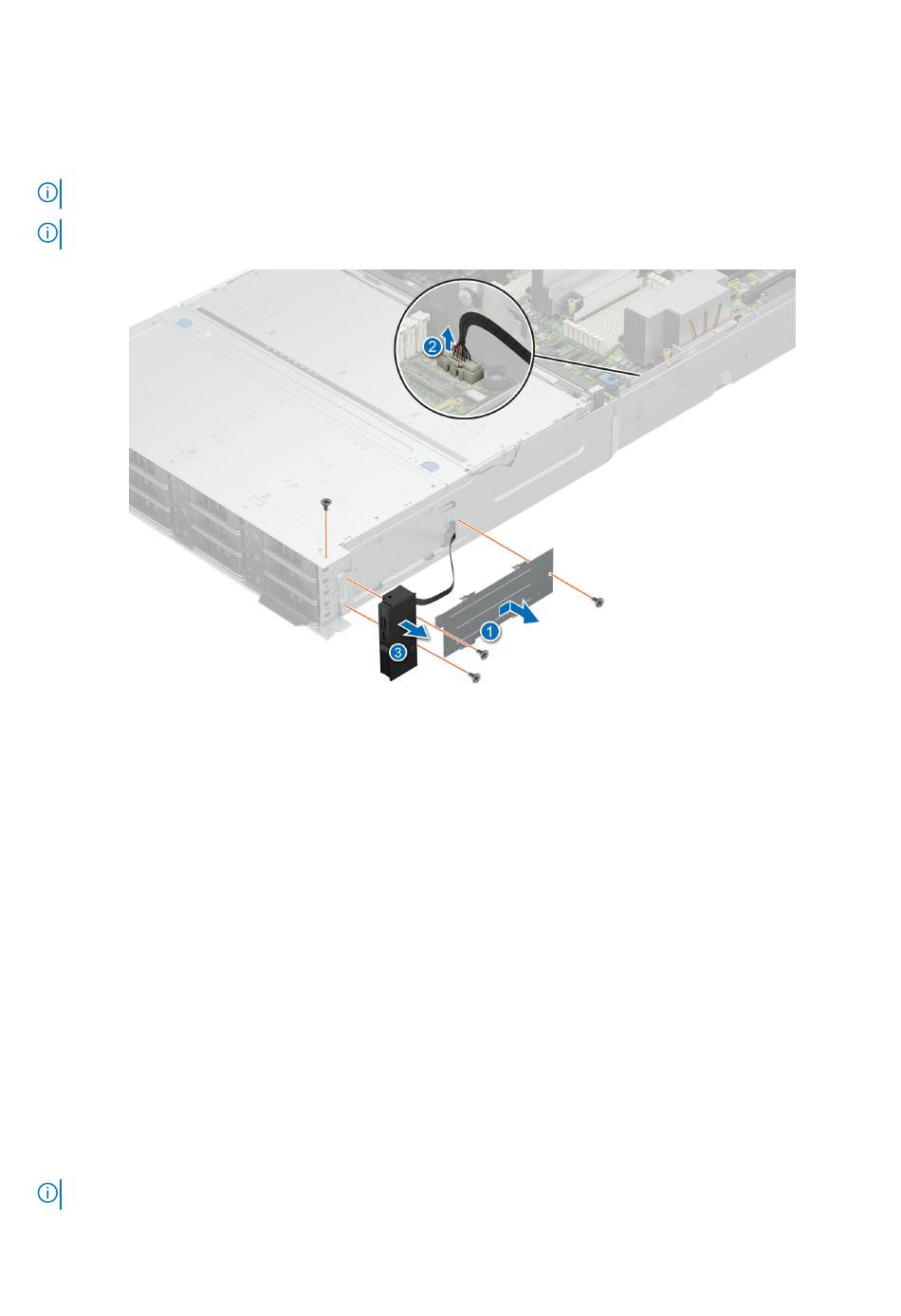

Ilustración 165. Extracción del panel de control derecho
Siguientes pasos
1. Instalar el panel de control
Instalación del panel de control derecho
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
5. Quite el ensamblaje del ventilador de
6. Extraiga la cubierta para flujo de aire.
Pasos
1. Alinee y deslice el panel de control derecho en la ranura del sistema.
2. Pase el cable del panel de control derecho a través de la pared lateral del sistema.
3. Alinee y deslice la cubierta de cables del panel de control derecho en la ranura del sistema.
NOTA: Coloque el cable correctamente para evitar que quede pinzado o doblado.
214 Instalación y extracción de componentes del sistema
