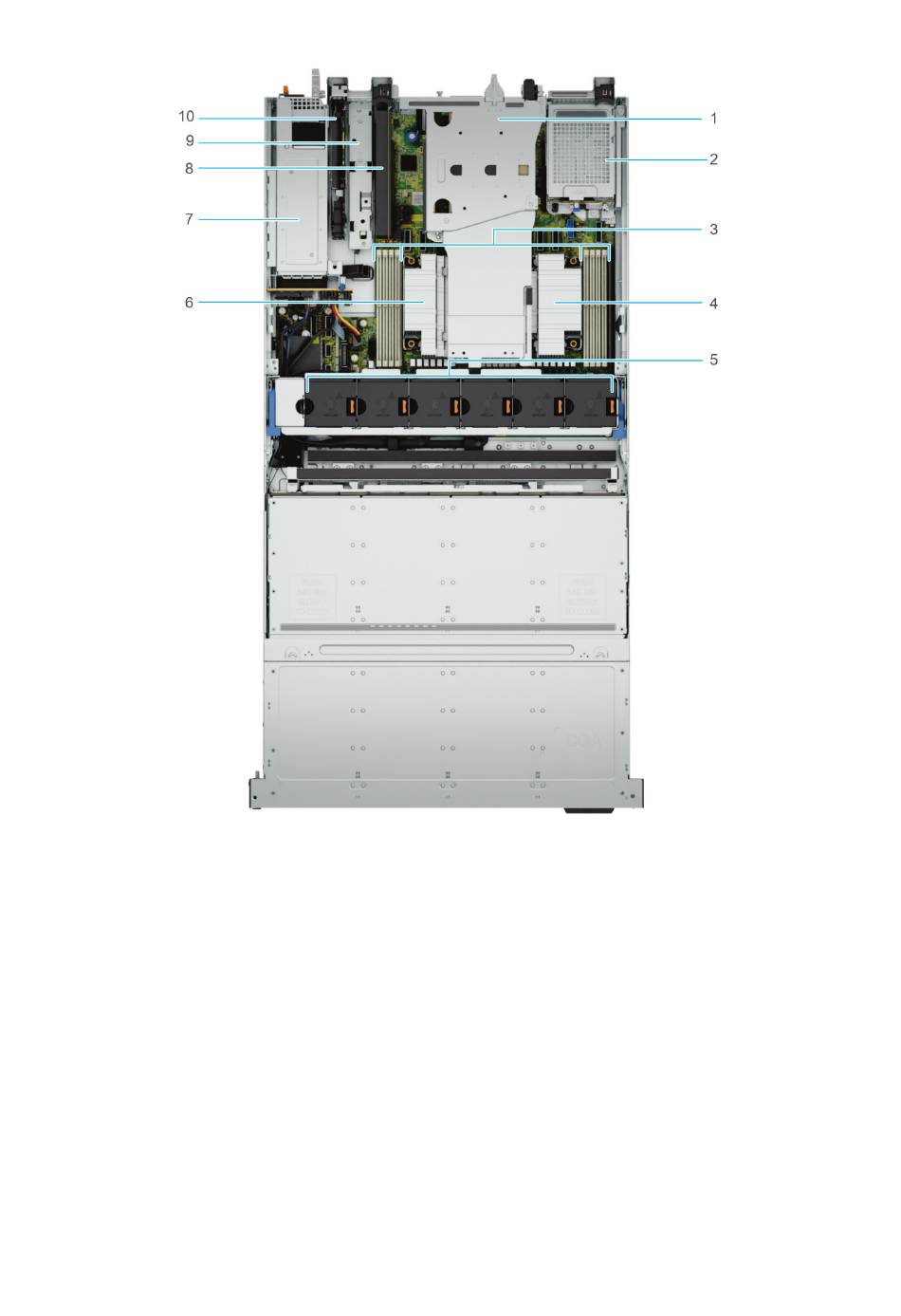

Ilustración 20. Vista interior del sistema: 2 ranuras PCIe de bajo perfil y 2 tarjetas elevadoras PCIe FH/FL con 2 unidades
NVMe de 2,5 pulgadas
1. Ranuras 2 y 3 de tarjetas elevadoras PCIe FH/FL
3. Ranuras DIMM
5. Ensamblaje del ventilador
7. PSU
9. Módulo de BOSS N1
34 Descripción general del sistema PowerEdge R760xd2
2. Módulo de unidades posterior
4. Disipador de calor del procesador 1
6. Disipador de calor del procesador 2
8. Ranura de tarjeta de expansión PCIe 4
10. Ranura de tarjeta de expansión PCIe 5
