Dell PowerEdge R760xd2 Manual De Instalación Y Servicio página 131

3. Cierre el asa de liberación de la unidad hasta que encaje en su lugar.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.

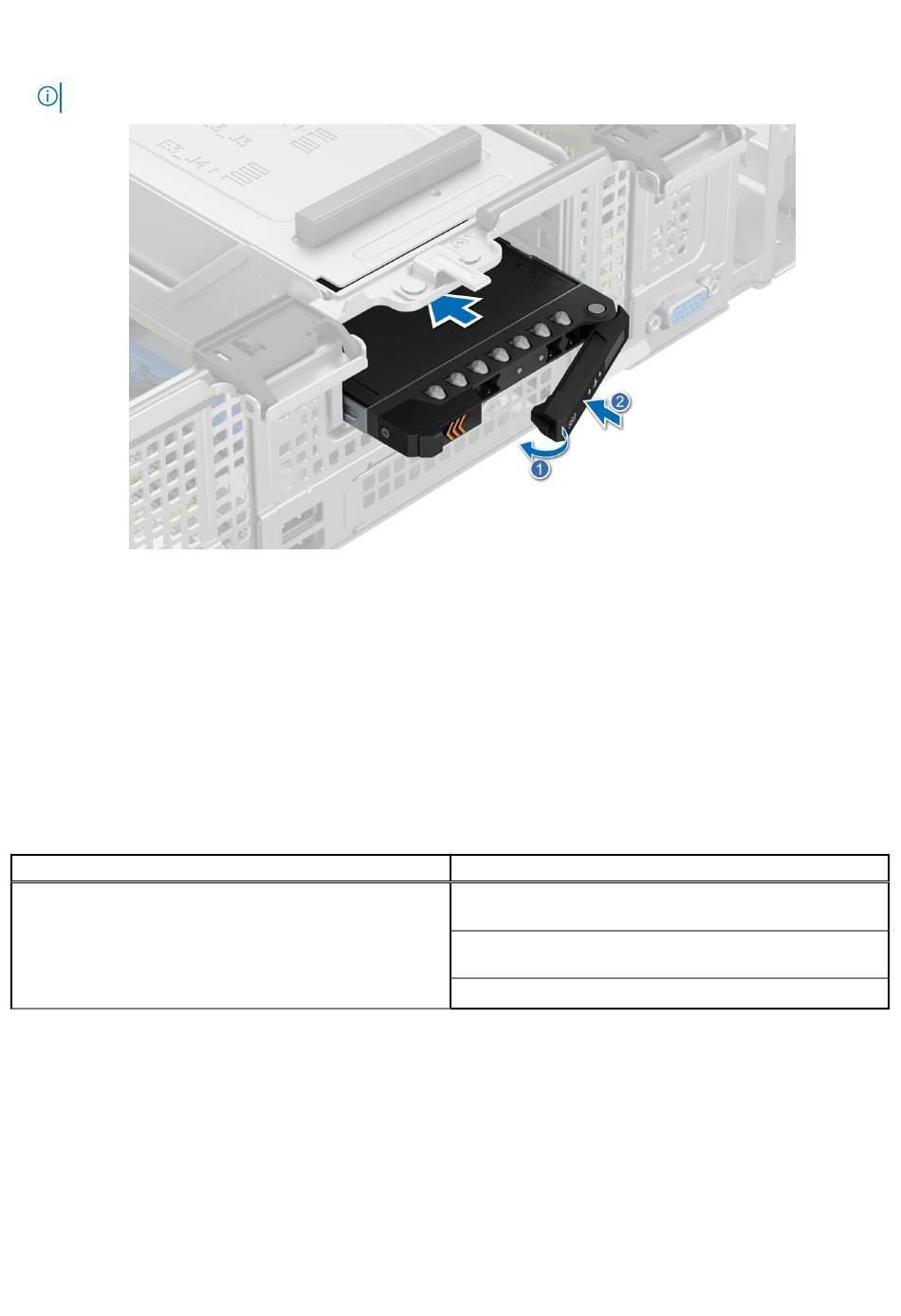

Ilustración 81. Instalación de una unidad E3.S
Backplane de unidad
Esta es una pieza que solo puede reemplazar el técnico de servicio.
Detalles del backplane de la unidad
Según la configuración del sistema, los backplane de unidades compatibles con PowerEdge R760xd2 se enumeran a continuación:
Tabla 71. Opciones de backplane compatibles con el sistema PowerEdge R760xd2
Sistema
PowerEdge R760xd2
Opciones de backplane compatibles
Backplane de SAS/SATA/SSD (parte frontal e intermedia) de
3,5 pulgadas (x12)
Backplane de SAS/SATA/SSD (parte posterior) de 3,5 pulgadas
(x4)
Backplane de NVMe (parte posterior) de 2,5 pulgadas (x2)
Instalación y extracción de componentes del sistema 131
