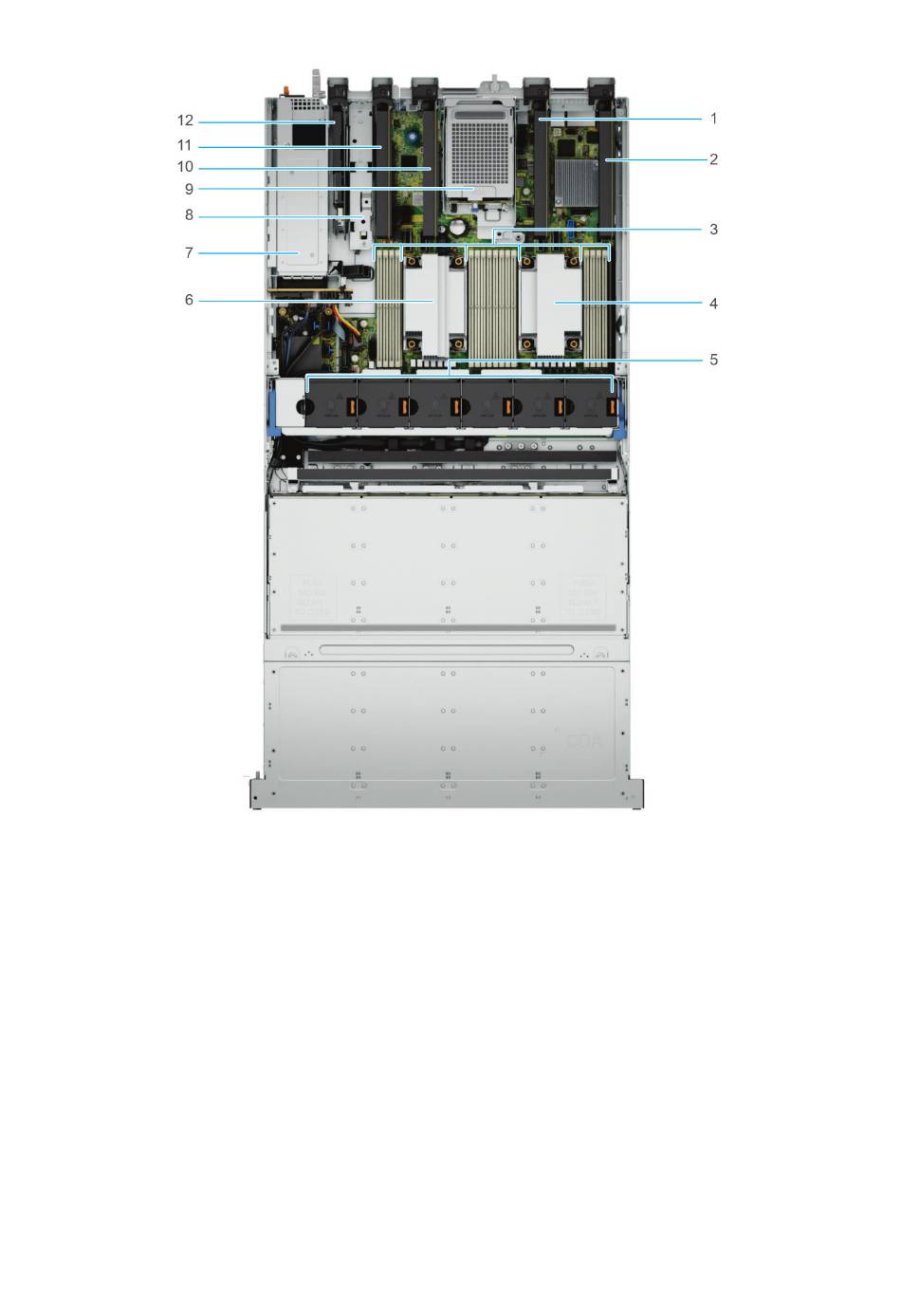

Ilustración 17. Vista interior del sistema: 5 ranuras PCIe de bajo perfil con 2 unidades NVMe de 2,5 pulgadas
1. Ranura de tarjeta de expansión PCIe 2
3. Ranuras DIMM
5. Ensamblaje del ventilador
7. PSU
9. Módulo de unidades posterior
11. Ranura de tarjeta de expansión PCIe 4
2. Ranura de tarjeta de expansión PCIe 1
4. Disipador de calor del procesador 1
6. Disipador de calor del procesador 2
8. Módulo de BOSS N1
10. Ranura de tarjeta de expansión PCIe 3
12. Ranura de tarjeta de expansión PCIe 5
