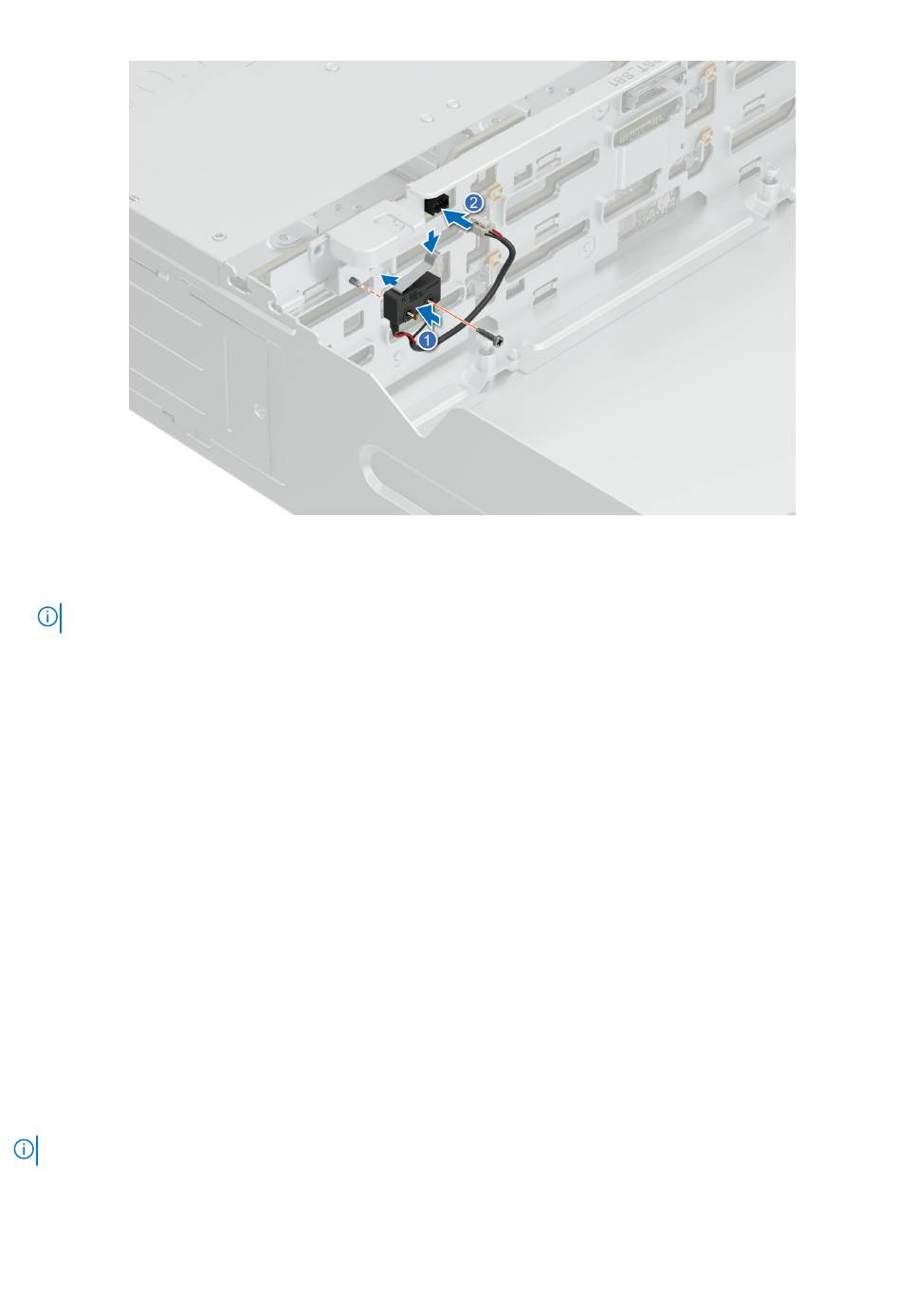

Ilustración 64. Instalación del switch de intrusión de la bahía de unidad intermedia
3. Conecte el cable del interruptor de intrusiones a su conector en la tarjeta madre.
NOTA:
Coloque el cable correctamente a fin de evitar que quede pinzado o doblado.
Siguientes pasos
1.
Instale el switch de intrusión de la bahía de unidad intermedia.
2.
Cierre la bahía de unidad intermedia e instale la cubierta.
3. Siga el procedimiento que se describe en
Placa intercaladora de alimentación (PIB)
Extracción de la PIB
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3.
Quite la cubierta del
ventilador.
4.
Quite la cubierta posterior del
5.
Quite la cubierta para flujo de
6.
Quite la fuente de
alimentación.
Pasos
Tire hacia atrás del gancho de retención y levante la PIB de los ganchos de guía.
NOTA:
Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
116
Instalación y extracción de componentes del sistema
Después de trabajar en el interior del
Instrucciones de
Antes de trabajar en el interior del
sistema.
aire.
sistema.
seguridad.
sistema.
