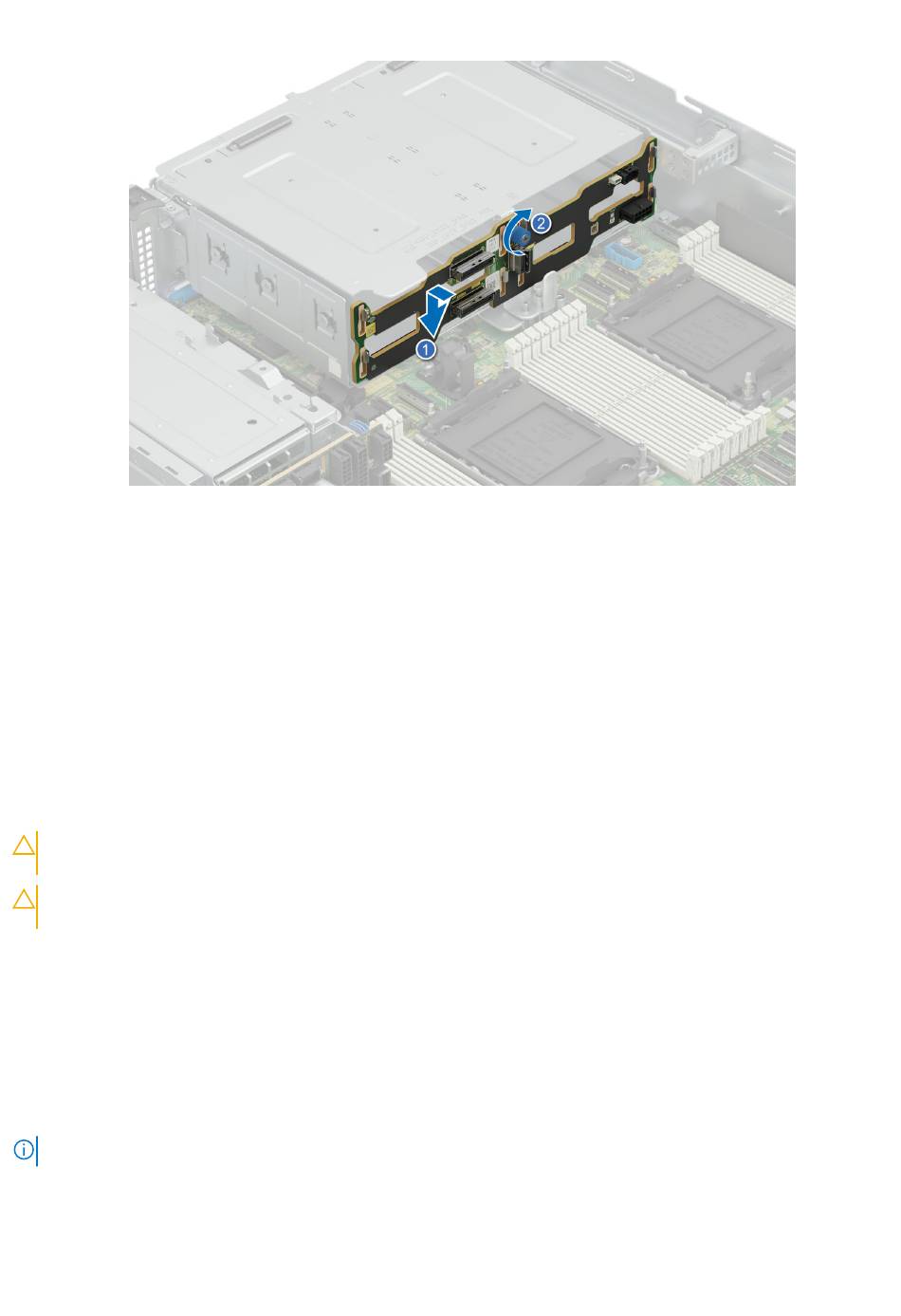

Ilustración 92. Instalación del backplane de unidad posterior
Siguientes pasos
1. Instale la cubierta para flujo de
2. Instale el ensamblaje de ventiladores de enfriamiento.
3. Instale la cubierta posterior del
4. Instale la cubierta del ventilador.
5. Instale las unidades en sus ubicaciones originales nuevamente.
6. Siga el procedimiento que se describe en
Extracción del backplane de unidad NVMe posterior
Requisitos previos
PRECAUCIÓN: Para evitar daños en las unidades y en el backplane, debe quitar las unidades del sistema antes de quitar
el backplane.
PRECAUCIÓN: Debe anotar el número de cada disco duro y etiquetarlos temporalmente antes de quitarlos de manera
que pueda reemplazarlos en las mismas ubicaciones.
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
5. Quite el ensamblaje del
6. Quite la cubierta para flujo de
Pasos
Tire hacia atrás del émbolo para soltar el backplane de la canastilla para unidades y levántelo de los ganchos guía.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
140 Instalación y extracción de componentes del sistema
