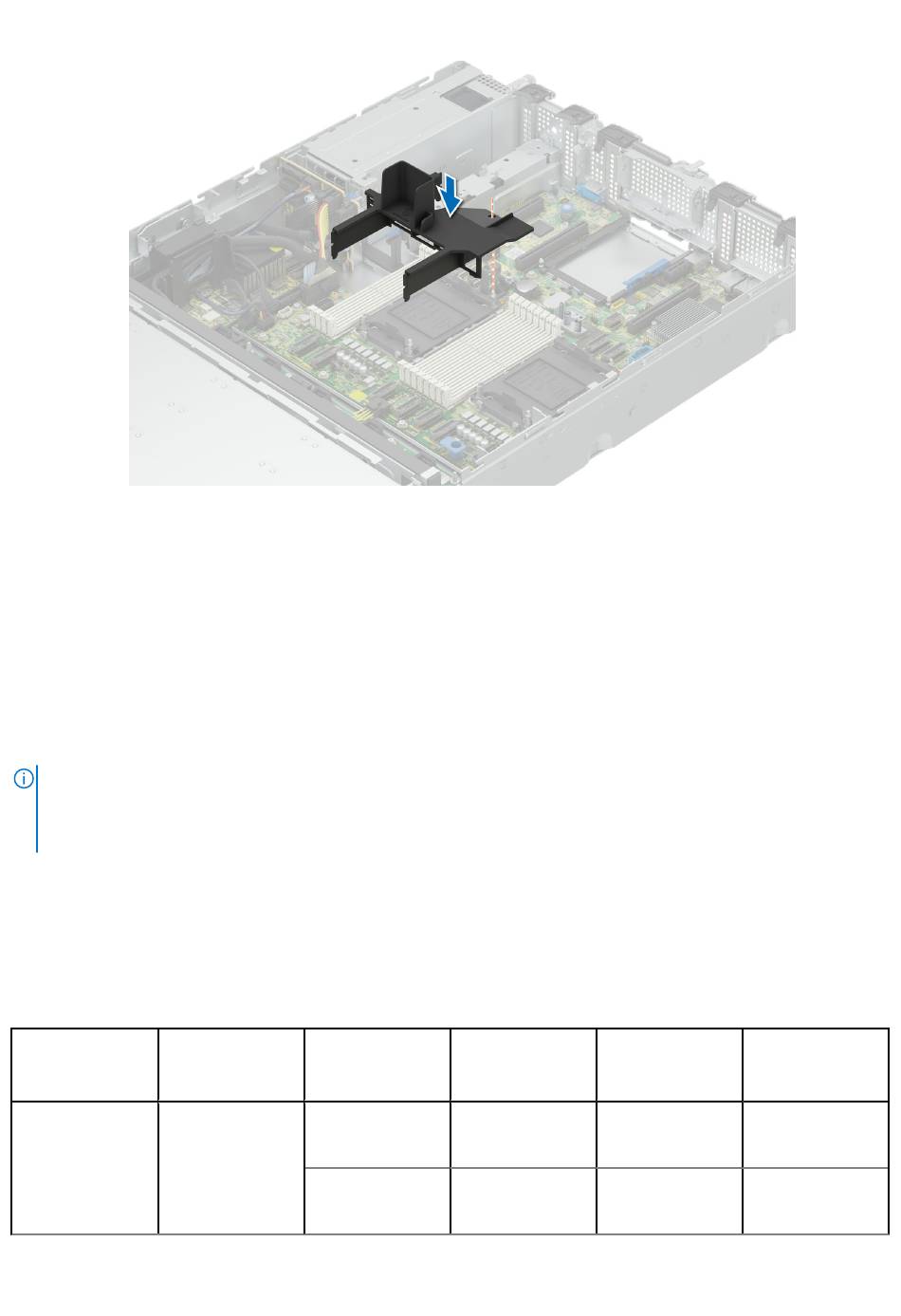

Ilustración 125. Instalación del panel de relleno de CPU/DIMM
Siguientes pasos
1. Instalar la cubierta para flujo de aire
2. Instale la cubierta posterior del
3. Instale la cubierta del ventilador.
4. Siga el procedimiento que se describe en
Tarjetas de expansión
NOTA: Un evento del registro de eventos del sistema (SEL) se registra si una tarjeta elevadora de tarjeta de expansión no es
compatible o no se encuentra. Esto no impide que el sistema se encienda. Sin embargo, si ocurre una pausa de F1/F2 con un mensaje
de error, consulte la sección Solución de problemas de tarjetas de expansión en la Guía de solución de problemas de servidores Dell
EMC PowerEdge, disponible en www.dell.com/poweredgemanuals.
Pautas para la instalación de tarjetas de expansión
La siguiente tabla proporciona las pautas de instalación de las tarjetas de expansión para asegurar una refrigeración adecuado y un buen
encaje mecánico. Las tarjetas de expansión con la prioridad más alta se deben instalar primero utilizando la prioridad de ranura indicada. Las
demás tarjetas de expansión se deben instalar en orden de prioridad de tarjeta y de ranura.
Tabla 89. Configuraciones de la tarjeta elevadora para tarjetas de expansión
Configuraciones Tarjetas
elevadoras de
tarjeta de
expansión
Configuración 1 Sin tarjeta elevadora
sistema.
Después de trabajar en el interior del
Número de ranura
PCIe
1
4
sistema.
Factor de forma Procesador de
control
Perfil bajo Procesador 1
Perfil bajo Procesador 2
Instalación y extracción de componentes del sistema
Ancho de banda
eléctrico/conector
físico de la ranura
a
PCIe de 3. /
a
4. generación x16
(conector x16)
a
PCIe de 3. /
a
4. generación x16
(conector x16)
