Siguientes pasos
1.
Instale la PERC de
adaptador.
NOTA:
Instale un panel de relleno si no se va a colocar la tarjeta de PERC.
Instalación de PERC adaptadora
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3.
Quite la cubierta del
ventilador.
4.
Quite la cubierta posterior del
5. Quite el panel de relleno, si está instalado.
Pasos
1. Instalación de la PERC 11 de adaptador
a. Sujete la PERC 11 de adaptador por los bordes y alinee el conector de la PERC de adaptador con el conector de la tarjeta madre.
b. Presione la tarjeta de PERC de adaptador hasta que quede insertada por completo.
c. Cierre firmemente el pestillo de retención hasta que encaje en su lugar.
NOTA:
Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.

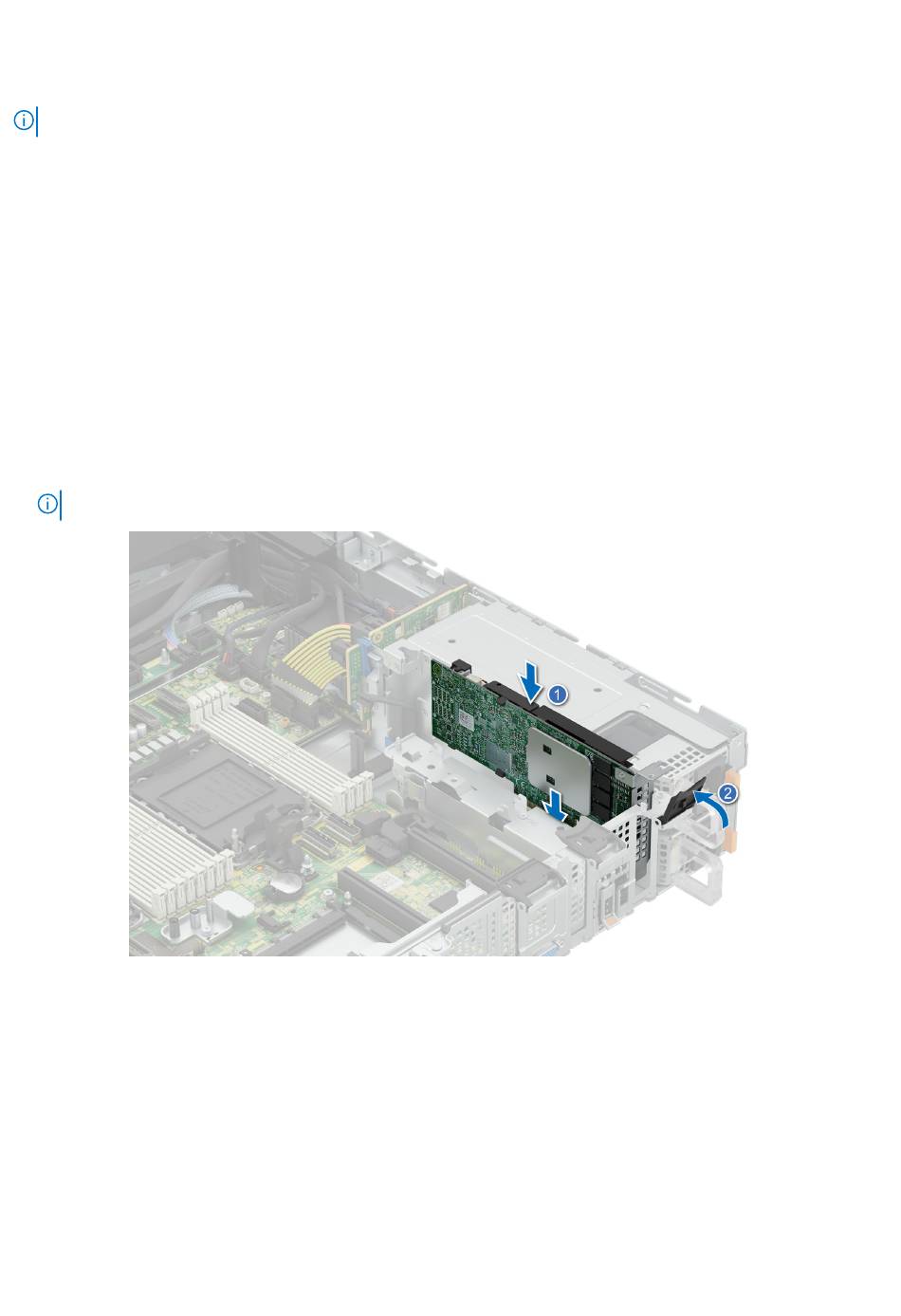

Ilustración 140. Instalación de la PERC 11 de adaptador
2. Instalación de la PERC 12 de adaptador
a. Sujete la PERC 12 de adaptador por los bordes y alinee el conector de la PERC de adaptador con el conector de la tarjeta madre.
b. Presione la tarjeta de PERC de adaptador hasta que quede insertada por completo.
c. Cierre firmemente el pestillo de retención hasta que encaje en su lugar.
190
Instalación y extracción de componentes del sistema
Instrucciones de
Antes de trabajar en el interior del
sistema.
seguridad.
sistema.
