4. Quite el ensamblaje del ventilador.
5. Quite la cubierta posterior del sistema.
Pasos
1. Alinee la cubierta para flujo de aire con la clavija de guía del sistema.
NOTA: Coloque el cable correctamente para evitar que quede pinzado o doblado.
2. Baje la cubierta para flujo de aire hacia el sistema hasta que quede asentada firmemente.
3. Ajuste los tres tornillos cautivos.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.

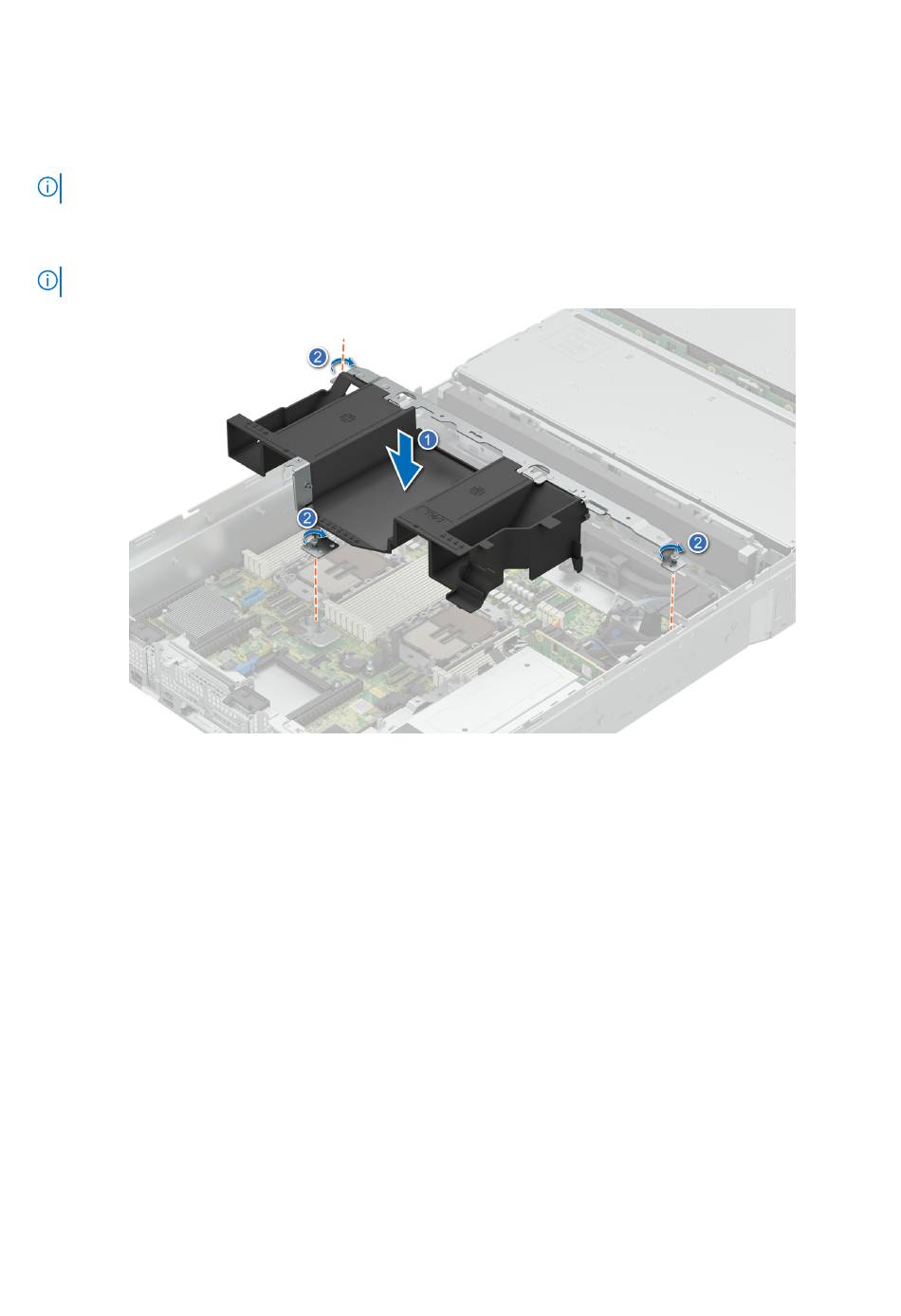

Ilustración 52. Instalación de la cubierta para flujo de aire
Siguientes pasos
1. Instale el ensamblaje del ventilador.
2. Instalación de la cubierta posterior del sistema
3. Instale la cubierta del ventilador.
4. Siga el procedimiento que se describe en
Ventiladores
Extracción del ensamblaje del ventilador de enfriamiento
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del sistema.
104 Instalación y extracción de componentes del sistema
Después de trabajar en el interior del
Instrucciones de seguridad.
Antes de trabajar en el interior del
sistema.
sistema.
