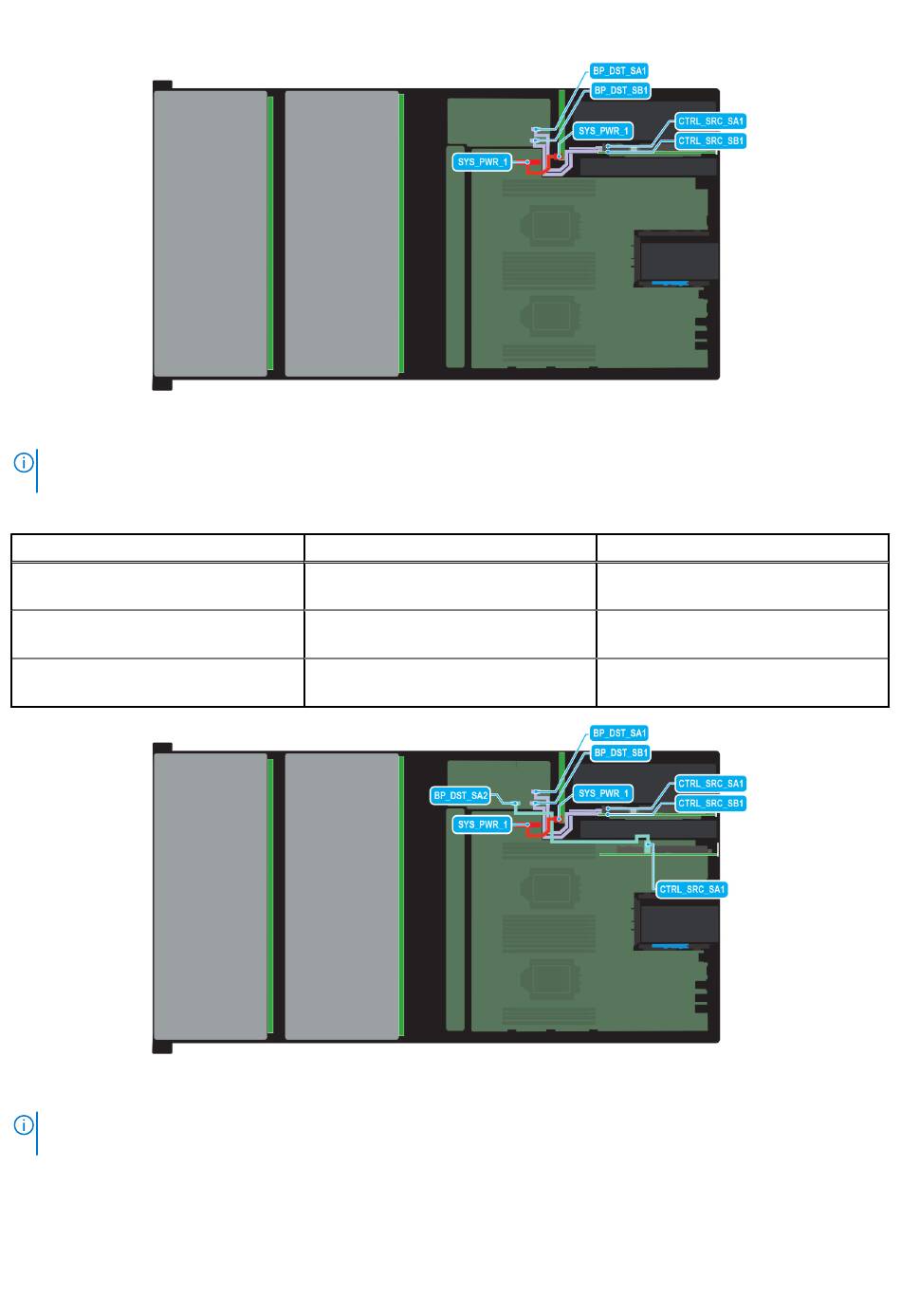

Ilustración 98. Configuración 3: 2 de 12 SAS/SATA de 3,5 pulgadas y una sola tarjeta PERC
NOTA: Siga el orden secuencial como se muestra en la tabla para quitar los cables. A fin de instalar los cables, siga el orden secuencial
inverso.
Tabla 75. Descripciones del conector para SAS/SATA/NVMe
Orden
1
2
3
Ilustración 99. Configuración 4: 2 de 12 SAS/SATA de 3,5 pulgadas y segunda tarjeta PERC
NOTA: Siga el orden secuencial como se muestra en la tabla para quitar los cables. A fin de instalar los cables, siga el orden secuencial
inverso.
De
SYS_PWR1 (conector de alimentación de la
PIB)
CTRL_SRC_SB1 (conector de controladora
PERC de adaptador)
CTRL_SRC_SA1 (conector de controladora
PERC de adaptador)
Instalación y extracción de componentes del sistema
A
SYS_PWR1 (conector de alimentación de la
tarjeta madre)
BP_DST_SB1 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_SA1 (conector de señal de la
tarjeta de expansión SAS)
