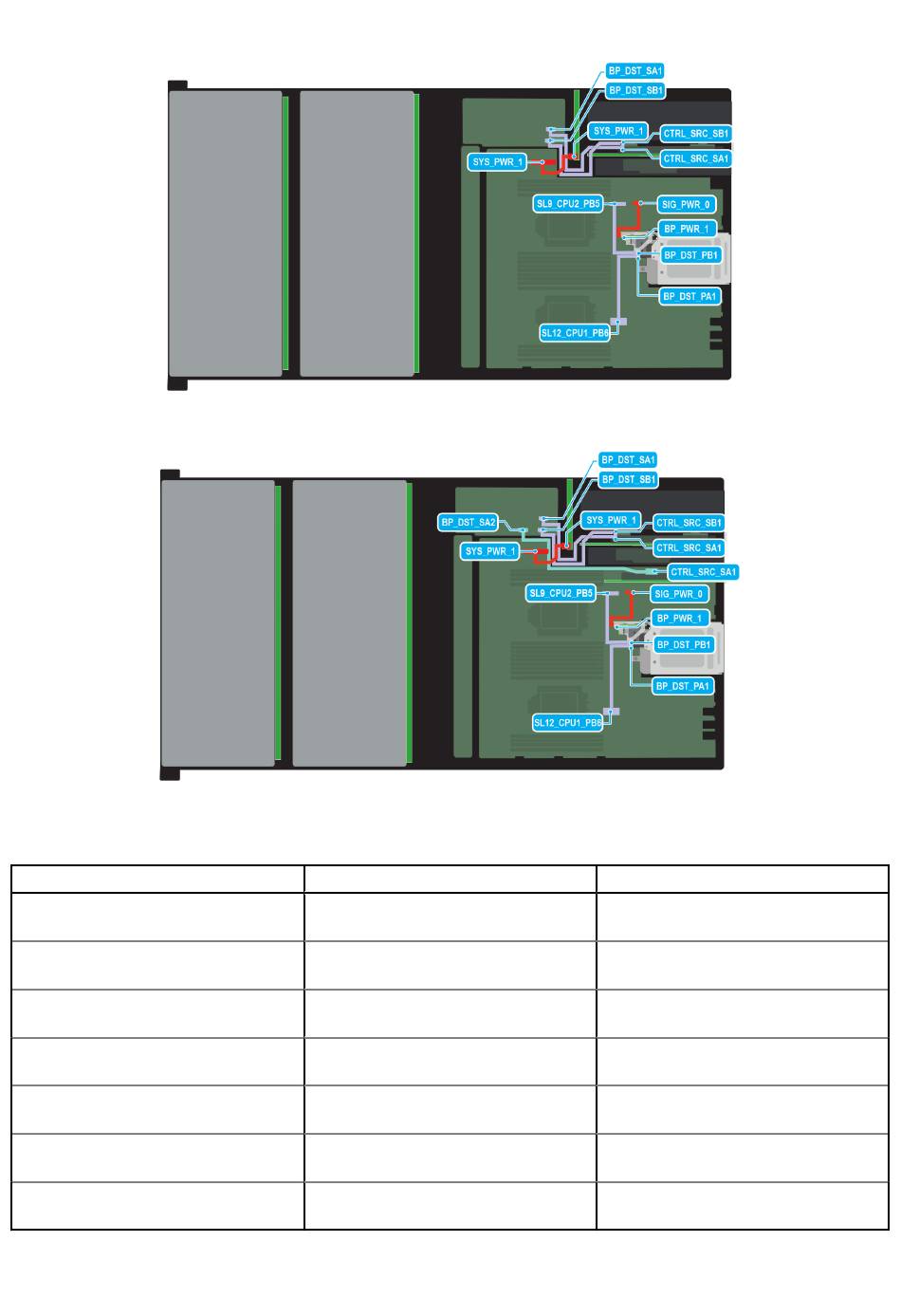

Ilustración 108. Configuración 13: 2 de 12 SAS/SATA de 3,5 pulgadas con 4 E3.S posteriores y una sola tarjeta PERC
Ilustración 109. Configuración 14: 2 de 12 SAS/SATA de 3,5 pulgadas con 4 E3.S posteriores y una segunda tarjeta PERC
Tabla 85. Descripciones del conector para SAS/SATA/NVMe
Orden
1
2
3
4
5
6
7
154 Instalación y extracción de componentes del sistema
De
SYS_PWR1 (conector de alimentación de la
PIB)
CTRL_SRC_SA1 (conector de segunda
controladora PERC de adaptador)
CTRL_SRC_SB1 (conector de controladora
PERC de adaptador)
CTRL_SRC_SA1 (conector de controladora
PERC de adaptador)
SL9_CPU2_PB5 (conector de señal en
tarjeta madre)
SL12_CPU1_PB6 (conector de señal en
tarjeta madre)
SIG_PWR_0 (conector de alimentación de
la tarjeta madre)
A
SYS_PWR1 (conector de alimentación de la
tarjeta madre)
BP_DST_SA2 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_SB1 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_SA1 (conector de señal de la
tarjeta de expansión SAS)
BP_DST_PB1 (conector de señal del
backplane posterior)
BP_DST_PA1 (conector de señal del
backplane posterior)
BP_PWR_1 (conector de alimentación del
backplane posterior)
