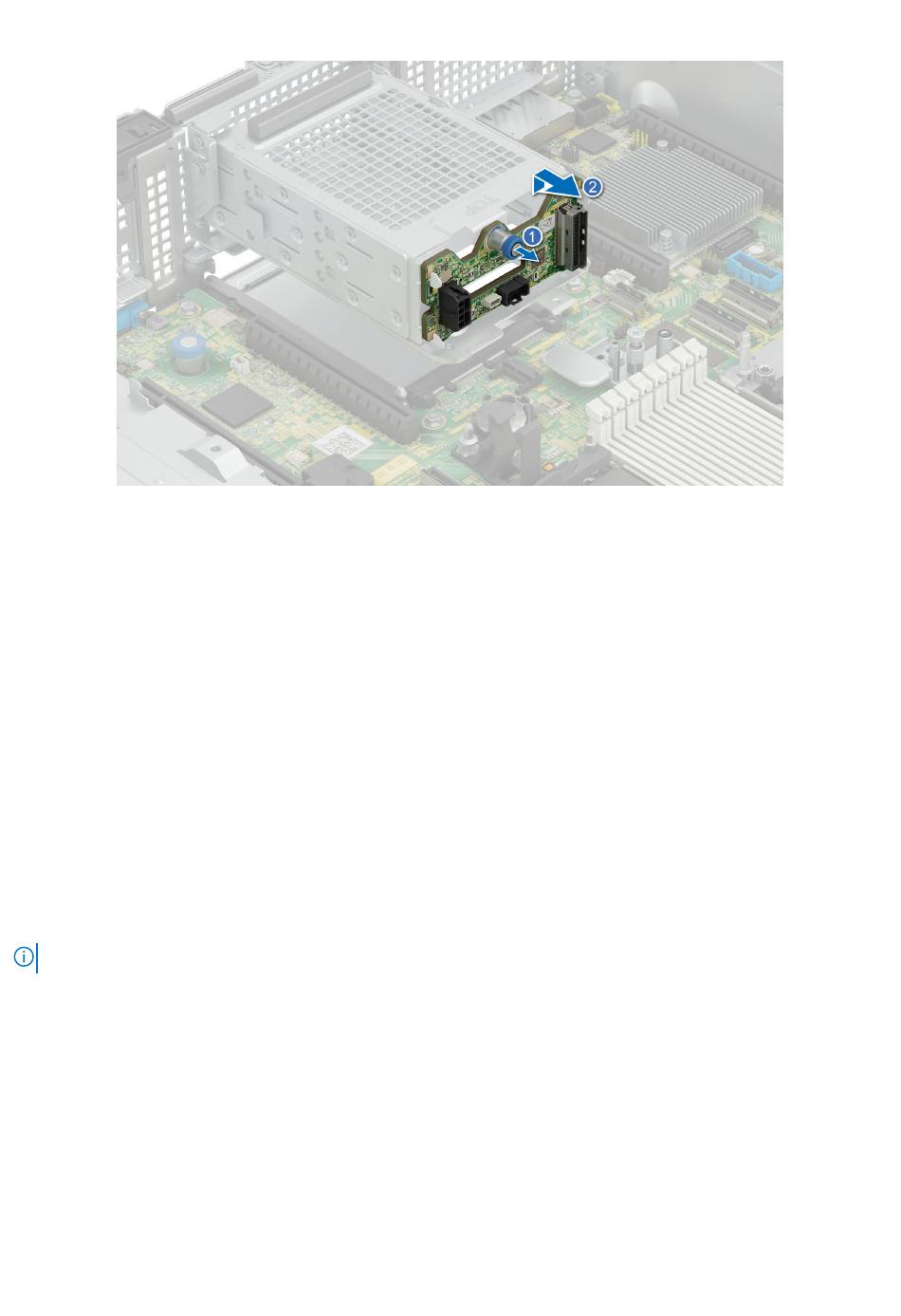

Ilustración 93. Extracción del backplane de unidad posterior
Siguientes pasos
Instale el backplane NVMe.
Instalación del backplane de unidad NVMe posterior
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
5. Quite el ensamblaje del
6. Quite la cubierta para flujo de
Pasos
Alinee las ranuras del backplane con los ganchos guía de la canastilla para unidades y deslícela hacia abajo para que el émbolo quede
bloqueado en su lugar.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
Instrucciones de
Antes de trabajar en el interior del
sistema.
ventilador.
aire.
seguridad.
sistema.
Instalación y extracción de componentes del sistema 141
