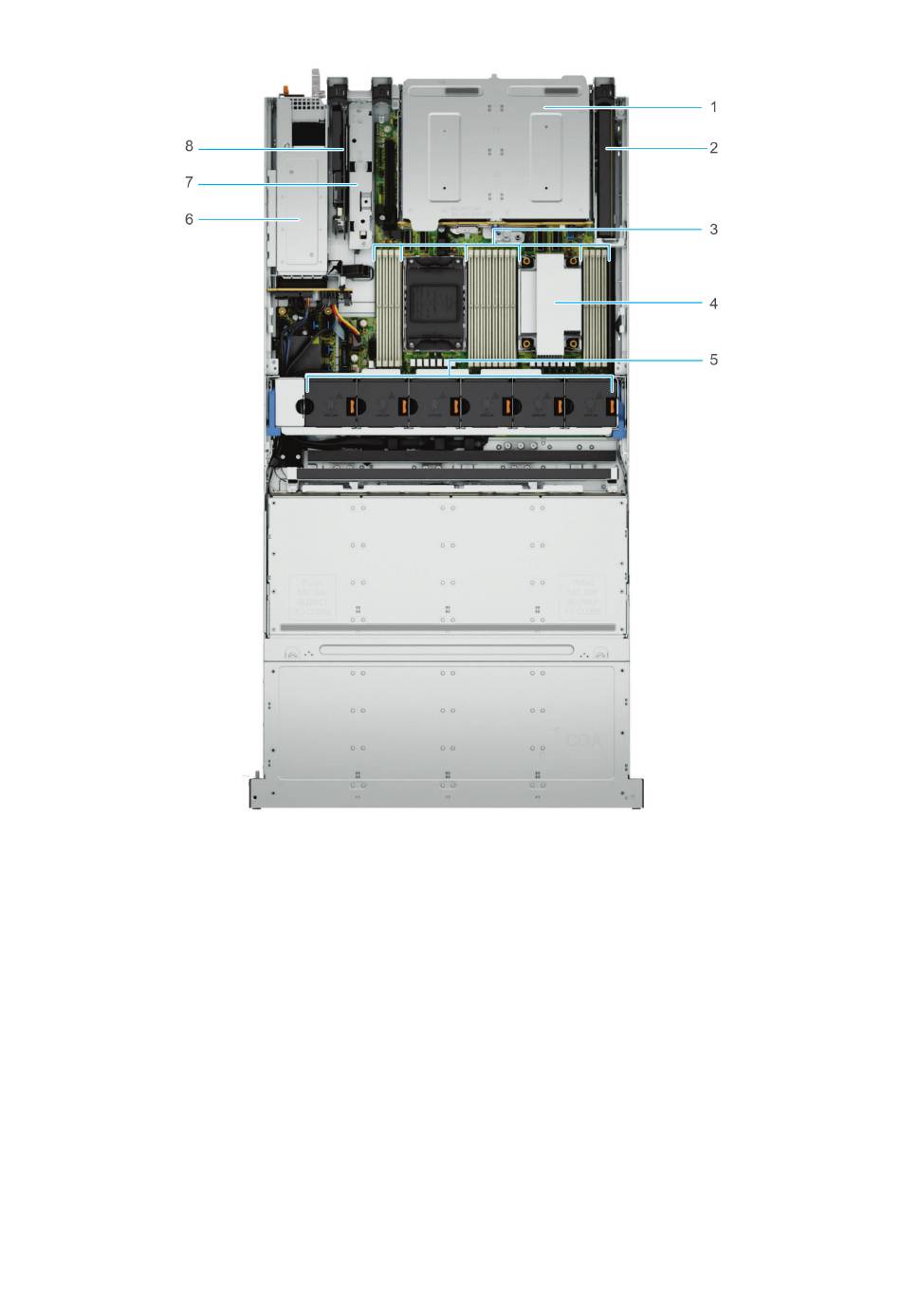

Ilustración 14. Vista interior del sistema: 2 ranuras PCIe de bajo perfil y 4 unidades SAS/SATA de 3,5 pulgadas con 1 CPU
1. Módulo de unidades posterior
3. Ranuras DIMM
5. Ensamblaje del ventilador
7. Módulo de BOSS N1
28 Descripción general del sistema PowerEdge R760xd2
2. Ranura de tarjeta de expansión PCIe 1
4. Disipador de calor del procesador 1
6. PSU
8. Ranura de tarjeta de expansión PCIe 5
