Interior del sistema

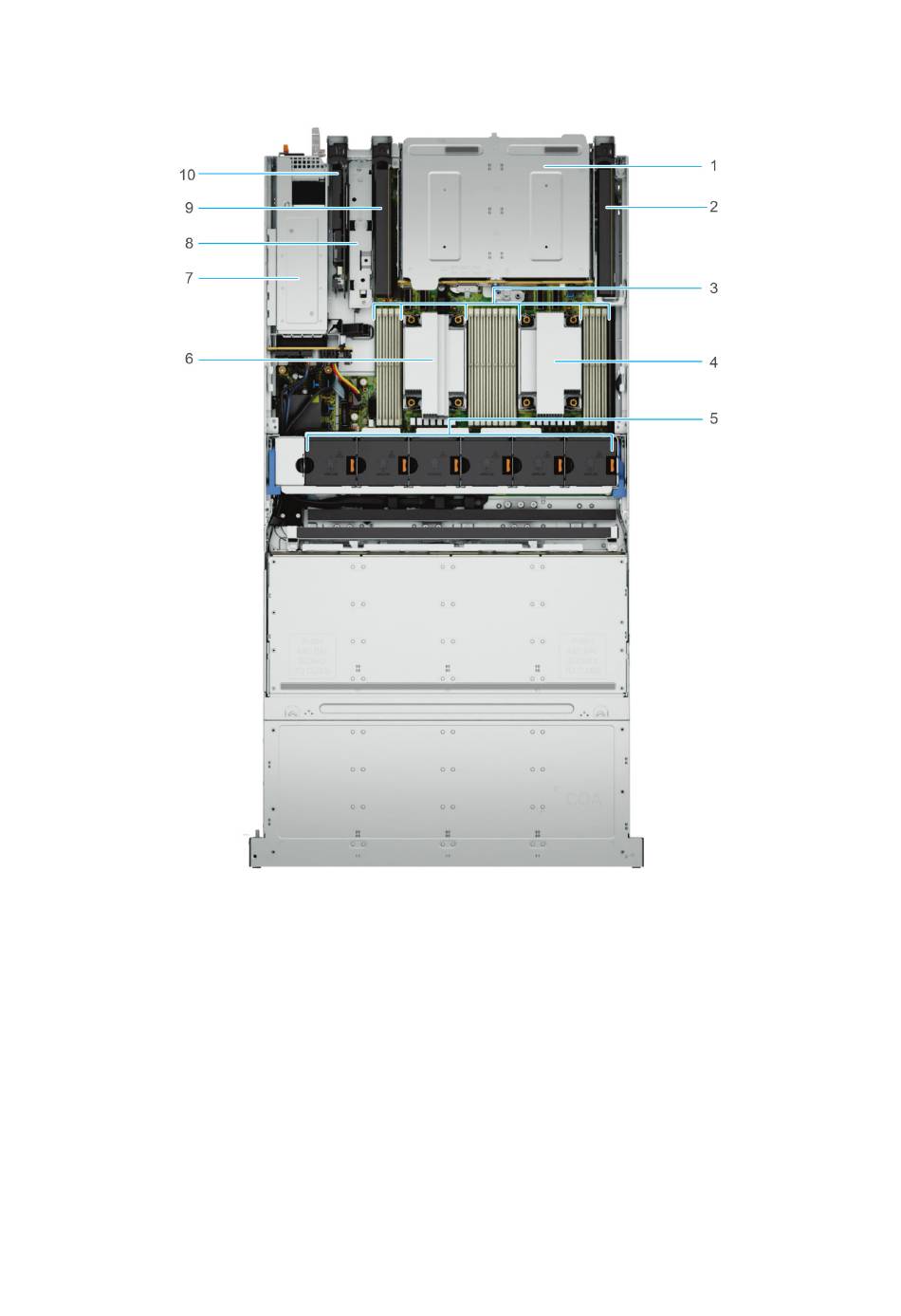

Ilustración 13. Vista interior del sistema: 3 ranuras PCIe de bajo perfil con 4 unidades SAS/SATA de 3,5 pulgadas o
4 unidades NVMe de 2,5 pulgadas
1. Módulo de unidades posterior
3. Ranuras DIMM
5. Ensamblaje del ventilador
7. PSU
9. Ranura de tarjeta de expansión PCIe 4
2. Ranura de tarjeta de expansión PCIe 1
4. Disipador de calor del procesador 1
6. Disipador de calor del procesador 2
8. Módulo de BOSS N1
10. Ranura de tarjeta de expansión PCIe 5
