5. Quite la bahía de unidad
Pasos
1. Desconecte el cable de la tarjeta madre. Tome nota del enrutamiento del cable.
2. Tire del émbolo para liberar la placa de la tarjeta USB del chasis.
3. Deslice la placa para quitarla de la muesca y levántela.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.

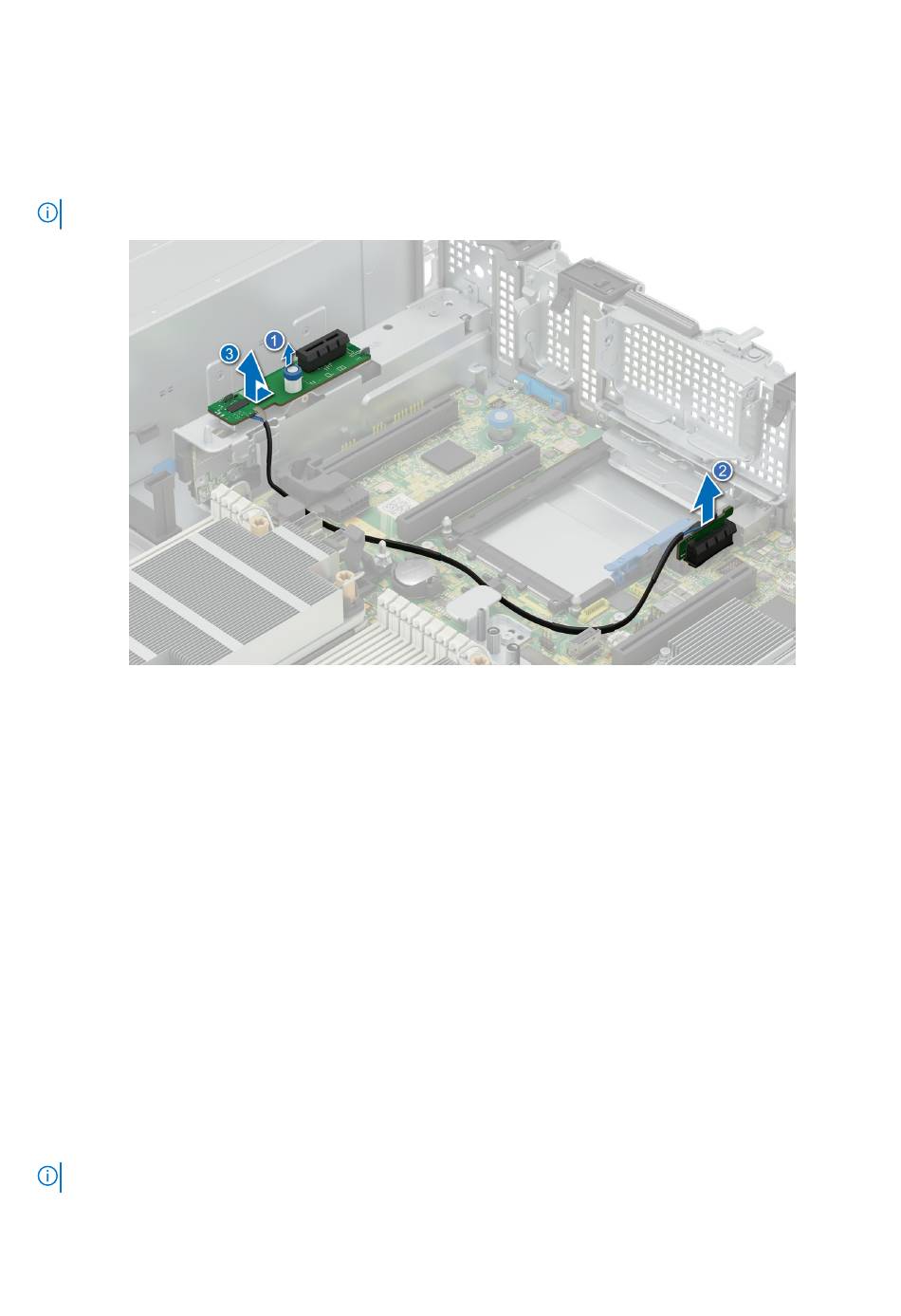

Ilustración 152. Extracción de la placa de la tarjeta USB interna
Siguientes pasos
Instale la placa de la tarjeta USB
Instalación de la placa de la tarjeta USB interna opcional para las
configuraciones 1 y 3
Requisitos previos
1. Siga las reglas de seguridad que se enumeran en
2. Siga el procedimiento que se describe en
3. Quite la cubierta del ventilador.
4. Quite la cubierta posterior del
5. Quite la bahía de unidad
Pasos
1. Deslice la placa del conector USB en la muesca de retención.
2. Presione la placa hacia abajo para que el émbolo haga clic en su lugar y fije la placa.
3. Conecte el cable a la tarjeta madre.
NOTA: Los números de la imagen no muestran los pasos exactos. Los números son solo para la representación de la secuencia.
posterior, si está instalada.
interna.
Instrucciones de
Antes de trabajar en el interior del
sistema.
posterior, si está instalada.
seguridad.
sistema.
