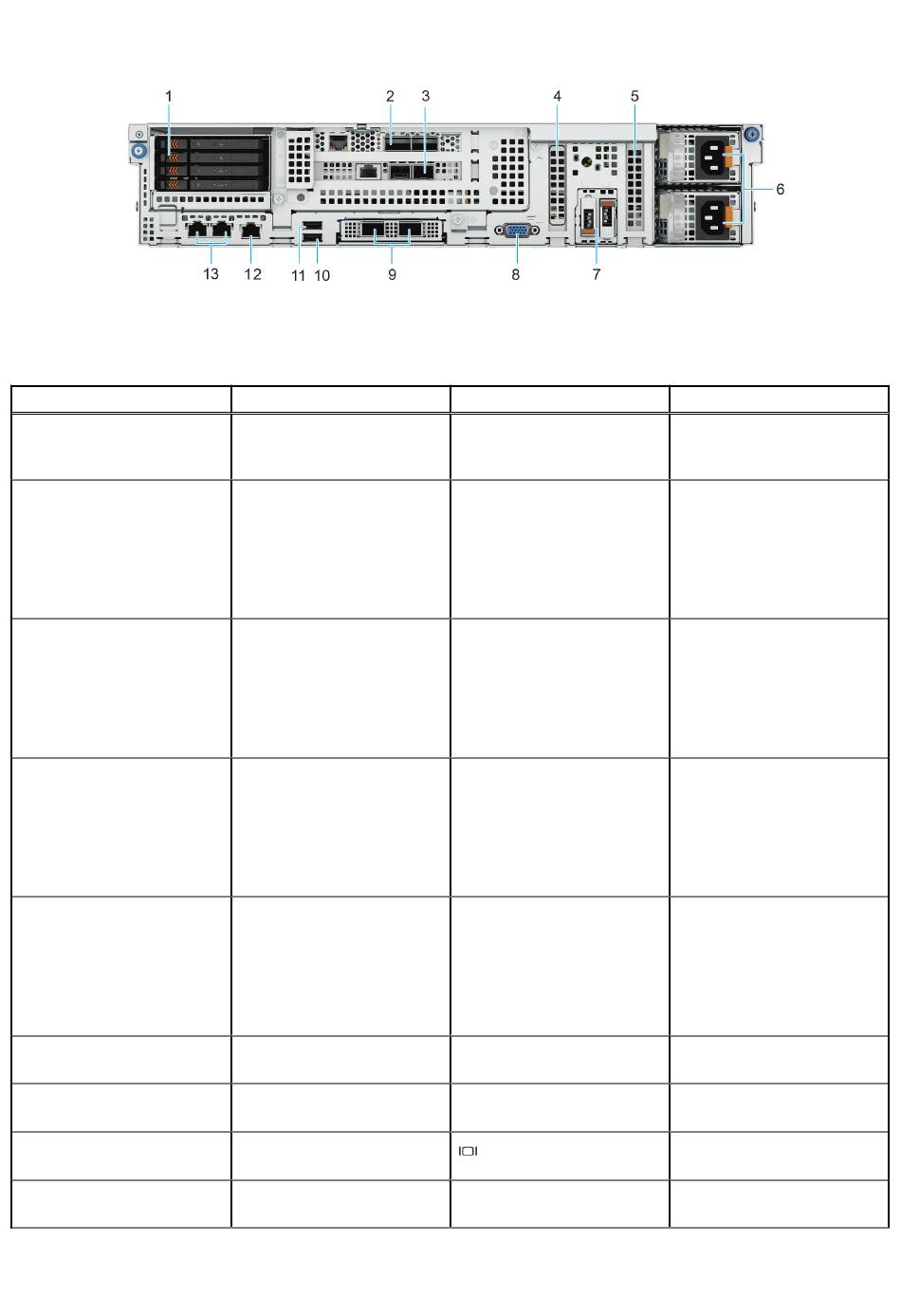

Ilustración 12. Vista posterior de 2 ranuras PCIe de bajo perfil y 2 ranuras PCIe x16 FH/FL con 4 unidades NVMe E3.S
Tabla 13. Funciones disponibles en la parte posterior del sistema
Elemento
1
2
3
4
5
6
7
8
9
Puertos, paneles o ranuras
Módulo de unidades posterior
Ranura de tarjeta de expansión
PCIe: ranura de tarjeta
elevadora 2
Ranura de tarjeta de expansión
PCIe: ranura de tarjeta
elevadora 3
Ranura de tarjeta de expansión
PCIe 4
Ranura de tarjeta de expansión
PCIe 5
PSU
Módulo BOSS-N1
Puerto VGA
Tarjeta de NIC de OCP
Ícono
N/A
N/A
N/A
N/A
N/A
N/A
N/A
N/A
Descripción general del sistema PowerEdge R760xd2
Descripción
Permite instalar unidades
posteriores compatibles en el
sistema.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
La tarjeta elevadora para
tarjetas de expansión le permite
conectar tarjetas de expansión
PCI Express.Para obtener más
información, consulte la sección
Reglas de instalación de tarjetas
de expansión.
Fuentes de alimentación
principal y secundaria
Módulo de BOSS-N1 para el
arranque interno del sistema.
Permite conectar un dispositivo
de visualización al sistema.
La tarjeta NIC de OCP es
compatible con OCP 3.0. Los
25
