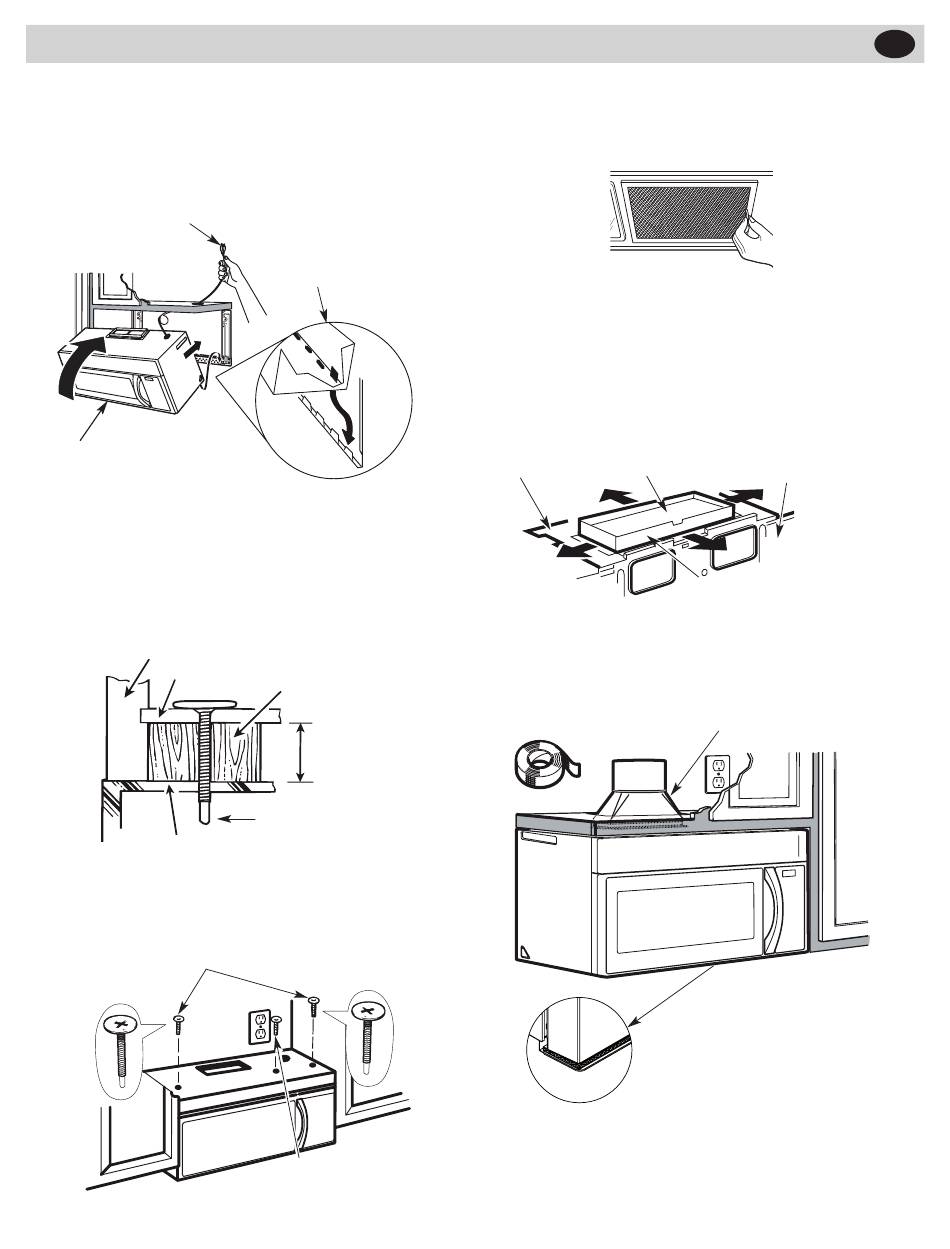

REMARQUE : Lors de l'installation
du four à microondes, faites passer
le cordon d'alimentation à travers le
trou situé dans le fond de l'armoire
supérieure. Gardez-le bien serré
durant les étapes 1 à 3.
Ne coincez pas le cordon et
ne vous en servez pas pour
soulever le four.
2. Relevez le devant du four
pour le mettre contre le des-
sous de l'armoire.
3. Insérez une vis à auto-alignement dans le trou situé au
centre de l'armoire supérieure. Fixez temporairement
le four en faisant faire au moins deux tours complets à
la vis après que les filets aient été engagés. (Elle sera
complètement resserrée plus tard.) Assurez-vous que
le cordon d'alimentation est bien serré. Faites attention
de ne pas le coincer, particulièrement au moment d'ins-
taller le four sous l'armoire.
Avant de l'armoire
Étagère inférieure de l'armoire
Dessus du four à micro-ondes
4. Fixez le four à micro-ondes à l'armoire supérieure.
5. Insérez deux vis à auto-alignement à
travers les trous de l'armoire supéri-
eure. Faites faire deux tours complets
à chaque vis.
60
1. Soulevez le four, penchez-
le vers l'avant, et accro-
chez les fentes situées sur
le bord inférieur à l'arrière
du four sur les quatre
languettes inférieures de
la plaque de montage.
Pièce de remplissage
Équivalent
à la hauteur
du rebord de
l'armoire
Vis à auto-alignement
6. Serrez complètement la vis
du centre.
7. Serrez les deux vis de chaque côté dans le dessus du
four à micro-ondes. (Tout en serrant les vis, soulevez
l'avant du four à micro-ondes et poussez-le contre le
mur et l'armoire supérieure.)
8. Installez les filtres. Consultez le Conseils et instructions
emballé avec le four.
C6. AJUSTEMENT DE L'ADAPTATEUR D'ÉVA-
CUATION
Ouvrez l'armoire supérieure et ajustez l'adaptateur d'éva-
cuation pour le relier au conduit d'évacuation du domicile.
Plaque du
Registre
ventilateur
C7. CONNEXION AU CONDUIT
1. Tirez sur le conduit du domicile pour le raccorder à
l'adaptateur d'évacuation.
2. Scellez les joints du conduit d'évacuation à l'aide de
ruban Installez les filtres. Consultez le Manuel de l'uti-
lisateur adhésif en toile convenant à des températures
élevées.
IMPORTANT: Retirer les entretoises en carton entre l'é
cran thermique et la porte.
Arrière du four
à micro-ondes
Pour un ajustement de
l'avant à l'arrière ou
de côté à côté, glissez
l'adaptateur d'évacuation
tel que requis
Conduit du domicile
FR
