ES

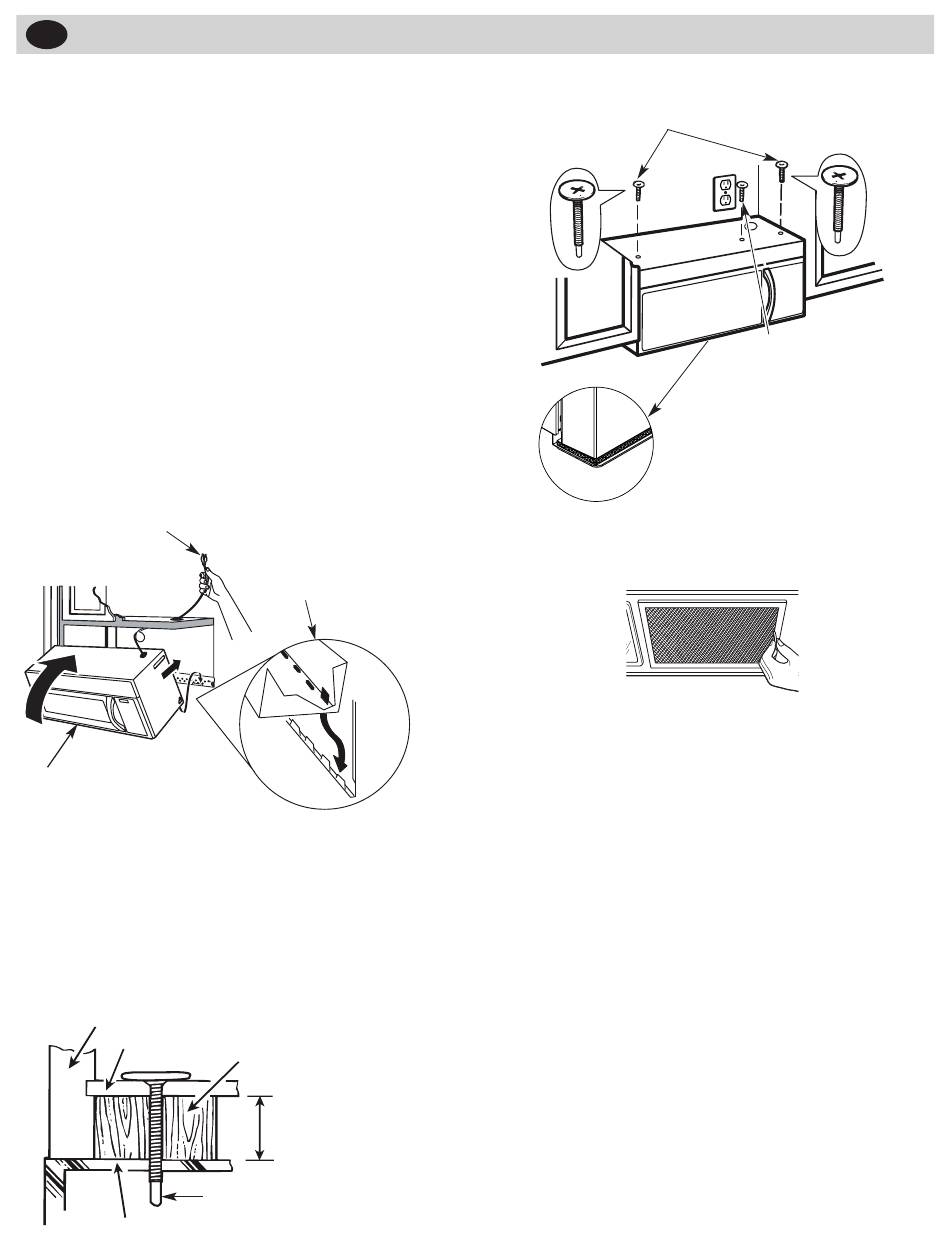

POR RAZONES DE SEGURIDAD PERSONAL Y PARA FACILI-
TAR LA INSTALACIÓN, SE RECOMIENDA QUDOS PERSO-
NAS INSTALEN EL HORNO MICROONDAS.
IMPORTANTE: No agarre ni use la manija o el escudo
térmico durante la instalación. No retire los separadores
de cartón entre el escudo térmico y la puerta.
NOTA: Si el gabinete es metálico, use una moldura ais-
lante de nylon alrededor del agujero para el cable eléctri-
co, a fin de evitar cortes en el cable.
NOTA: Se recomienda el uso de bloques de relleno si la
parte delantera del gabinete sobresale debajo del estante
inferior del gabinete.
IMPORTANTE: Si no se usan bloques de relleno, pueden
producirse daños en la carcasa por apretar demasiado los
tornillos.
NOTA: cuando instale el horno
microondas, pase el cable eléctri-
co a través del agujero corres-
pondiente de la superficie inferior
del gabinete superior: Manté-
ngalo tenso/recto durante los
pasos 1 a 3. No permita que el
cable quede atrapado ni levante
el horno tirando del cable.
2. Gire la parte delantera del
horno hacia arriba, contra la
superficie inferior del gabinete.
3. Inserte un tornillo autoalineante a través del agujero
del centro del gabinete superior: Fije temporalmente el
horno apretando el tornillo al menos dos vueltas com-
pletas despisés de que el tornillo quede enroscado.
(Más adelante se procederá a apretar completamente
el tornillo.) Asegúrese de mantener tenso/recto
el cable eléctrico. Tenga cuidado de evitar que el
cable quede atrapado, especialmente al realizar
la instalación del horno a ras contra la superficie
inferior del gabinete.
Parte delantera del gabinete
Estante inferior del gabinete
Parte superior del horno microondas
4. Fije el horno microondas al gabinete superior.
1. Levante el microondas,
inclínelo hacia adelante
y enganche las ranuras
(situadas en el borde trasero
inferior) a las cuatro lengüe-
tas inferiores de la placa de
instalación.
Pieza de relleno
Equivalente a la profun-
didad de la superficie
hueca del gabinete
Tornillo autoalineante
5. Inserte 2 tornillos autoalineantes a través
de los agujeros exteriores del gabinete
superior. Apriete cede uno de los tornillos
dos vueltas completas.
7. Apriete los dos tornillos externos a la parte superior del
horno. (Mientras aprieta los tornillos, mantenga sujeto
el horno contra la pared y el gabinete superior)
8. Instale los filtros de grasa. Consulte Consejos e
instrucciones provisto con el microondas.
IMPORTANTE: retire los separadores de cartón
entre el escudo térmico y la puerta.
C EXTRACCIÓN SUPERIOR EXTERNA
conducto vertica)
DESCRIPCIÓN GENERAL DE LA
INSTALACIÓN
A1. Montaje de la placa de instalación en la pared
A2. Preparación del gabinete superior.
A3. Ajuste del ventilador del microondas para la extrac-
ción superior externa.
A4. Verificación del funcionamiento del regulador de ex-
tracción.
A5. Instalación del horno microondas.
A6. Ajuste del adaptador de extracción.
A7. Acoplamiento del sistema de conductos.
NOTAS IMPORTANTES:
• Asegúrese de que los tornillos del-motor del ventilador
y la placa del ventilador queden firmemente apretados
al volver a instalarlos.
Esto ayudará a prevenir el exceso de vibraciones.
• Asegúrese de que el cableado del motor quede debi-
damente orientado y asegurado, y que los cables no
queden atrapados.
6. Apriete completa-
mente el tornillo
del centro.
