A6.6 Asegúrese de que el filtro de carbón (OTRFILTER1)
esté instalado verticalmente en la ranura. Cierre la
puerta de acceso y vuelva a atornillar, y el filtro de
carbón (OTRFILTER1) estará listo para usar.
A7. PUERTA DE ACCESO AL FILTRO FILTRO DE
CARBÓN (UPPSEENDE)
OBSERVACIÓN: El filtro de carbón viene instalado de
fábrica en UPPSEENDE. Consulte la sección Consejos e
instrucciones para revisar si el suyo viene instalado y
obtener información sobre su reemplazo.

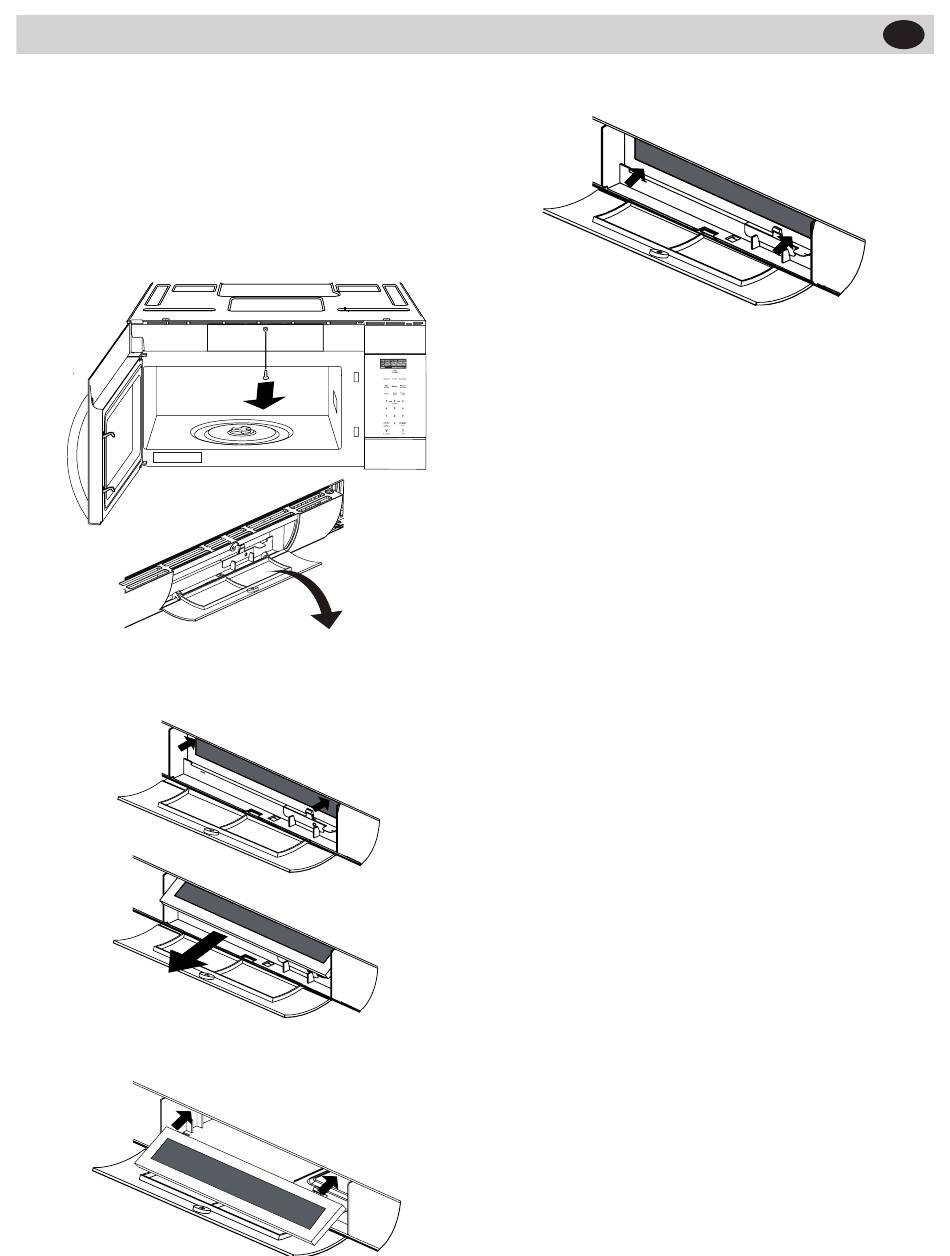

A7.1 Retire el filtro de carbón empujando la parte su-
perior del mismo hacia adentro, luego tírelo hacia
adelante para sacarlo de la unidad.
A7.2 Deslice la parte superior del filtro nuevo en la parte
de arriba de la cavidad.
32
A7.3 Presione la parte inferior del filtro de carbón para
colocarlo en la posición correcta.
A7.4 Cierre la puerta de acceso, atornille firmemente y el
filtro quedará listo para ser usado.
3. INSTRUCCIONES DE INSTALACIÓN
DE CONDUCTOS DE ESCAPE EXTER-
NAS
NOTA: en caso de que sea necesario instalar conductos,
tenga en cuenta que el largo total de los conductos. rec-
tangulares (ancho de 3
1
redondos (diámetro de 5" ó 12,7 cm) /(diámetro de 6" ó
15,2 cm) NO debe ser superior a 120 pies (36,5 m).
La ventilación exterior requiere el uso de un CONDUCTO
PARA
CAMPANA EXTRACTORA. Lea con atención las siguientes
recomendaciones.
NOTA: es importante que se instale el sistema de ventila-
ción siguiendo la ruta más directa y con el menor número
posible de codos. Esto garantizará la salida fluida del aire
por los conductos de extracción y evitará cualquier blo-
queo. Asimismo, asegúrese de que los reguladores
de extracción se muevan libremente y nada bloquee
los conductos.
Conexión de escape
El adaptador fue diseñado para concordar con un ducto
rectancular estpandar 3
requiere de un ducto redondo, se debe utilizar un adapta-
dor de transición.
Un ducto con un diámetro de 5" (12.7cm) / 6" (15.2cm)
es aceptable.
Largo máximo del conducto:
Para lograr una salida satisfactoria del aire, el largo total
del conducto rectangular con un ancho de 3 1/4" × 10"
(8,2 × 25,4 cm) o redondo con un diámetro de 5" (12,7
cm) /6" (15,2 cm) no debe ser mayor que 120 pies
(36,5 m).
Los codos, los adaptadores, las tapas de salida al
techo o a la pared, etc., representan áreas de resis-
tencia adicional al flujo del aire y son equivalentes a una
sección de conducto recto cuyo largo es mayor que su ta-
maño físico real. Cuando calcule el largo total del conduc-
to, añada el largo equivalente de cada uno de los adap-
tadores, codos, etc., más el largo de todas las secciones
rectas del conducto. La tabla siguiente contiene infonna-
ción para saber cómo calcular el largo total (en medidas
equivalentes) del sistema de conductos, a partir del largo
aproximado en pies de algunos conductos/adaptadores/
codos, etc. estándar.
⁄ " × 10" u 8,2 cm × 25,4 cm) o
4
⁄ " x 10" (8.2 x 25.4 cm). Si se
1
4
