IKEA LAGAN Manual De Instrucciones página 49

FR

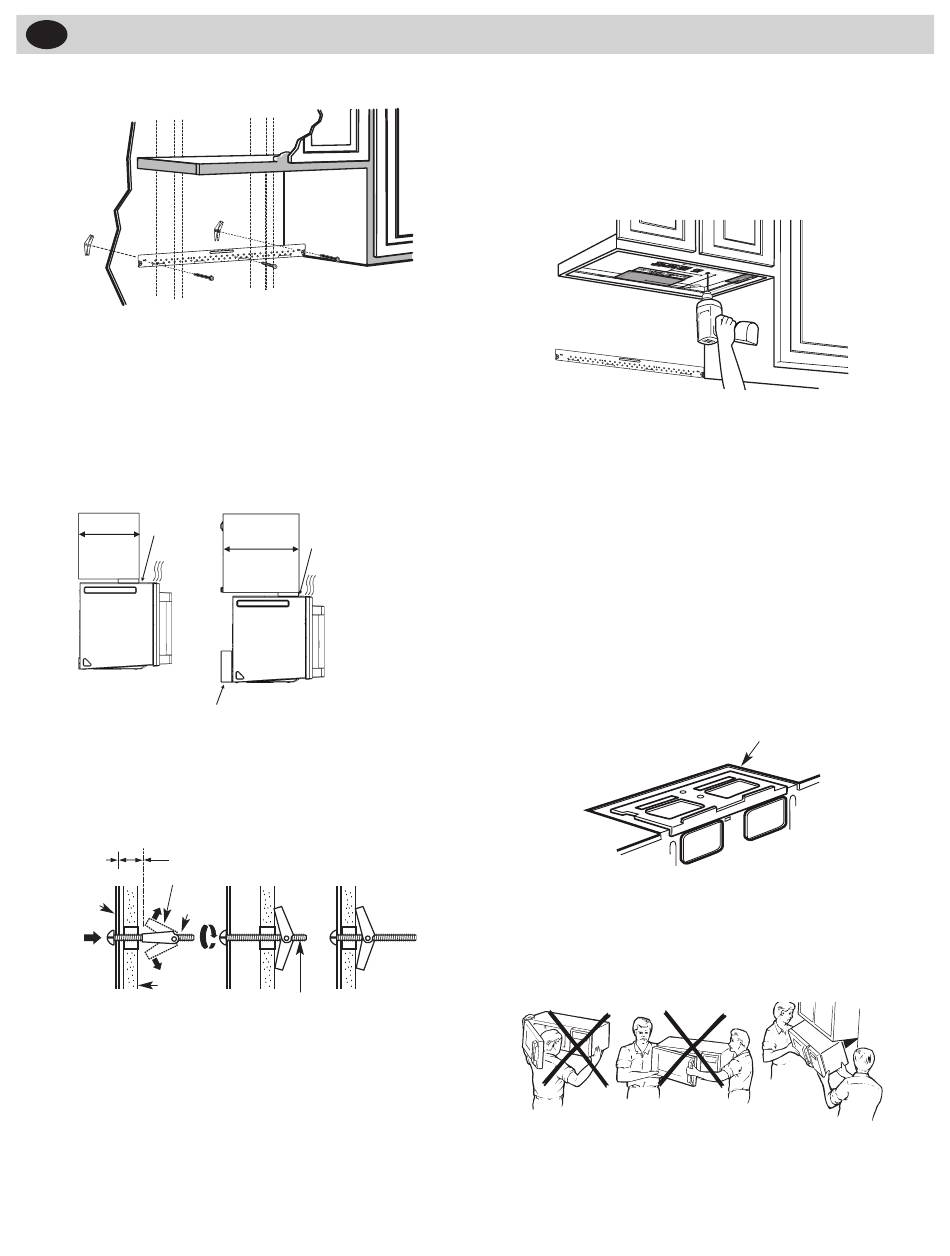

A1. FIXATION DE LA PLAQUE DE MONTAGE AU MUR
Fixez la plaque au mur à l'aide des boulons à ailettes.
Vous devez utiliser au moins une vis à bois pour fixer la
plaque à un montant.
REMARQUE: Si la profondeur du armoire incluant les
portes du armoire est plus de 13'',
espacée du mur utilisant des matériaux adéquats
supportant 150 lbs pour permettre une bonne
ventilation d'air au sommet/admission d'air.
Échappement extérieur ou
recirculation lorsque la
profondeur de l'armoire est <13 "
< 13"
Dégagement
< (33cm)
¼ "min
Cabinet
1. Enlevez les écrous à ailettes des boulons.
2. Insérez les boulons dans la plaque de montage à tra-
vers les trous dans le gypse et réassemblez les écrous
à ailettes, à 3/4 po (19 mm) sur chaque boulon.
Pour utiliser les boulons à ailettes :
Espace pour les ailettes
supérieur à l'épaisseur
du mur
Écrou à ailettes
Boulon à
Plaque de
ailettes
montage
Mur
3. Placez la plaque de montage contre le mur et insérez
les écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et
la vis à bois, assurez-vous que la plaque est bien cen-
trée sous l'armoire et que les languettes de la plaque de
montage touchent le dessous de l'armoire lorsque vous
poussez la plaque contre le mur.
ATTENTION : Faites attention de ne pas vous pincer les
doigts entre l'arrière de la plaque de montage et le mur.
4. Serrez tous les boulons. Tirez sur la plaque pour facili-
ter le serrage des boulons.
alors l'unité doit être
Échappement extérieur
ou recirculation lorsque
la profondeur de
l'armoire est >13"
Dégagement
¼ "min
> 13"
> (33cm)
Cabinet
L'entretoise est nécessaire
Extrémité du boulon
A2. UTILISATION DU GABARIT POUR ARMOIRE
SUPÉRIEURE POUR LA PRÉPARATION DE L'AR-
MOIRE SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien supé-
rieures, ainsi qu'un trou suffisamment grand pour y faire
passer le cordon d'alimentation.
• Lisez les instructions sur le GABARIT POUR ARMOIRE
SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban
adhésif.
REMARQUE : Ajustez correctement le haut du gabarit
si le micro-ondes devient espacé du mur à cause de la
profondeur du armoire (incluant les portes du armoire) de
plus de 13".
• Percez les trous, en suivant les instructions du GABA-
RIT POUR ARMOIRE SUPÉRIEURE.
ATTENTION : Portez des lunettes de sécurité lorsque
vous percez des trous dans le fond de l'armoire.
A3. VÉRIFICATION DE L'PLAQUE DU VENTILATEUR
• Placez le four à micro-ondes en position debout, le des-
sus de l'appareil sur le dessus.
• Inspectiez pour affirmer le ventilateur metal est instal-
lez dans la cavité.
A4. INSTALLATION DU FOUR A MICRO-ONDES
POUR VOTRE SÉCURITÉ ET POUR FACILITER L'INSTALLA-
TION, L'INSTALLATION DE CE FOUR DOIT ÊTRE EFFEC-
TUÉE PAR DEUX PERSONNES.
DIMPORTANT : Ne pas saisir ou utiliser la poignée ou
l'écran thermique durant l'installation. Ne pas retirer les
entretoises en carton entre l'écran thermique et la porte.
Plaque du ventilateur
49
