IKEA LAGAN Manual De Instrucciones página 38

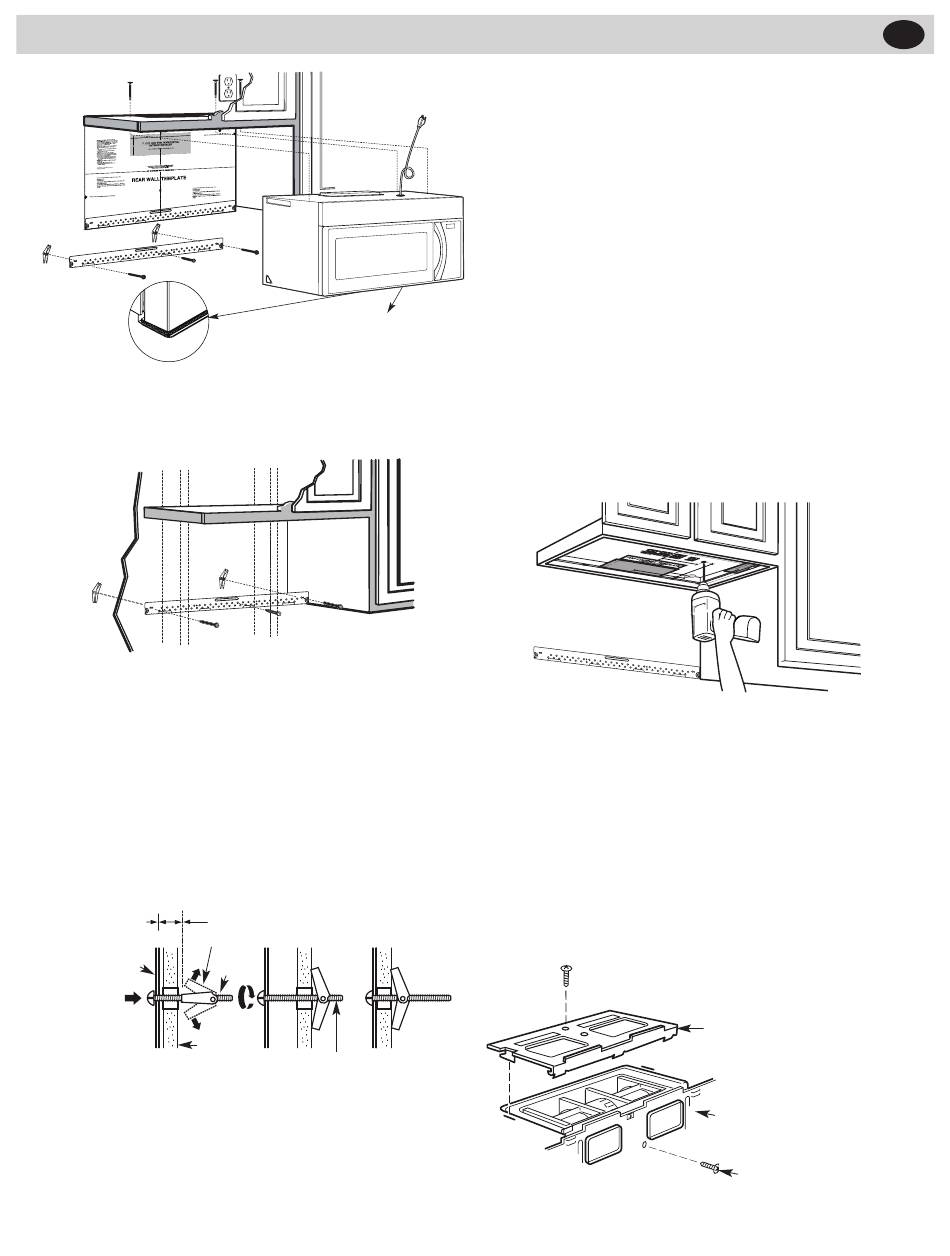

C1. MONTAJE DE INSTALACIÓN LA PLACA DE
EN LA PARED
Fije la placa en la pared con los tornillos de fiador. Al me-
nos un tornillo para madera debe ser utilizado para fijar la
placa a una viga de la pared.
1. Quite las tuercas de mariposa de los tornillos.
2. Inserte los tornillos en la placa de instalación, a través
de los agujeros taladrados en las partes de la pared
que no son viga (los paneles) y vuelva a insertar las
tuercas de mariposa hasta
llo.
Para utilizar tornillos de fiador:
Placa de
instalación
3. Coloque la placa de instalación contra la pared e inserte
las tuercas de mariposa en los agujeros de la pared, a
fin de instalar la placa.
38
IMPORTANTE: no retire los
separadores de cartón entre
el escudo térmico y la puerta.
/ " (19 mm) de cada torni-
3
4
El espacio que ocupan los
tornillos fiadores es superior al
grueso de la pared
Tuercas de mariposa
Tornillo
fiador
Pared
Extremo de
tornillo
NOTA: antes de apretar los tornillos de fiador y el tornillo
para madera, asegúrese de que las lengüetas de la placa
de instalación toquen la parte inferior del gabinete cuan-
do sean empujadas a ras contra la pared, y que la placa
quede debidamente centrada bajo el gabinete.
PRECAUCIÓN: tenga cuidado de evitar que sus dedos
queden atrapados entre la parte trasera de la placa de
instalación y la pared.
4. Apriete todos los tornillos. Tire de la placa alejándola
de la pared, a fin de que resulte más fácil apretar los
tornillos.
C2. USO DE LA PLANTILLA PARA EL GABINETE
SUPERIOR A FIN DE PREPARAR EL ÁREA
DE DICHO GABINETE
Es necesario taladrar agujeros para los tornillos de sopor-
te superior, realizar un agujero lo suficientemente grande
para que el cable eléctuco pueda pasar a través y recortar
también un hueco to suficientemente amplio para el adap-
tador de extracción.
• Lea las instrucciones de la sección PLANTILLA PARA EL
GABINETE SUPERIOR.
• Adhiera con cinta la plantilla al gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones de la
sección PLANTILLA PARA EL GABINETE SUPERIOR.
PRECAUCIÓN: cuando taladre los agujeros en la superfi-
cie inferior del gabinete, use gafas protectoras.
C3. AJUSTE DEL VENTILADOR DEL MICROON-
DAS PARA LA EXTRACCIÓN SUPERIOR
EXTERNA
1. Coloque el microondas en posición vertical, con la parte
superior hacia arriba.
Quite el tornillo que sujeta la placa del ventilador al mi-
croondas. Quite y guarde el tornillo que sujeta el motor
del ventilador al microondas.
Placa del ventilador
Parte trasera
del microondas
Tornillo del motor
del ventilador
ES
