ES

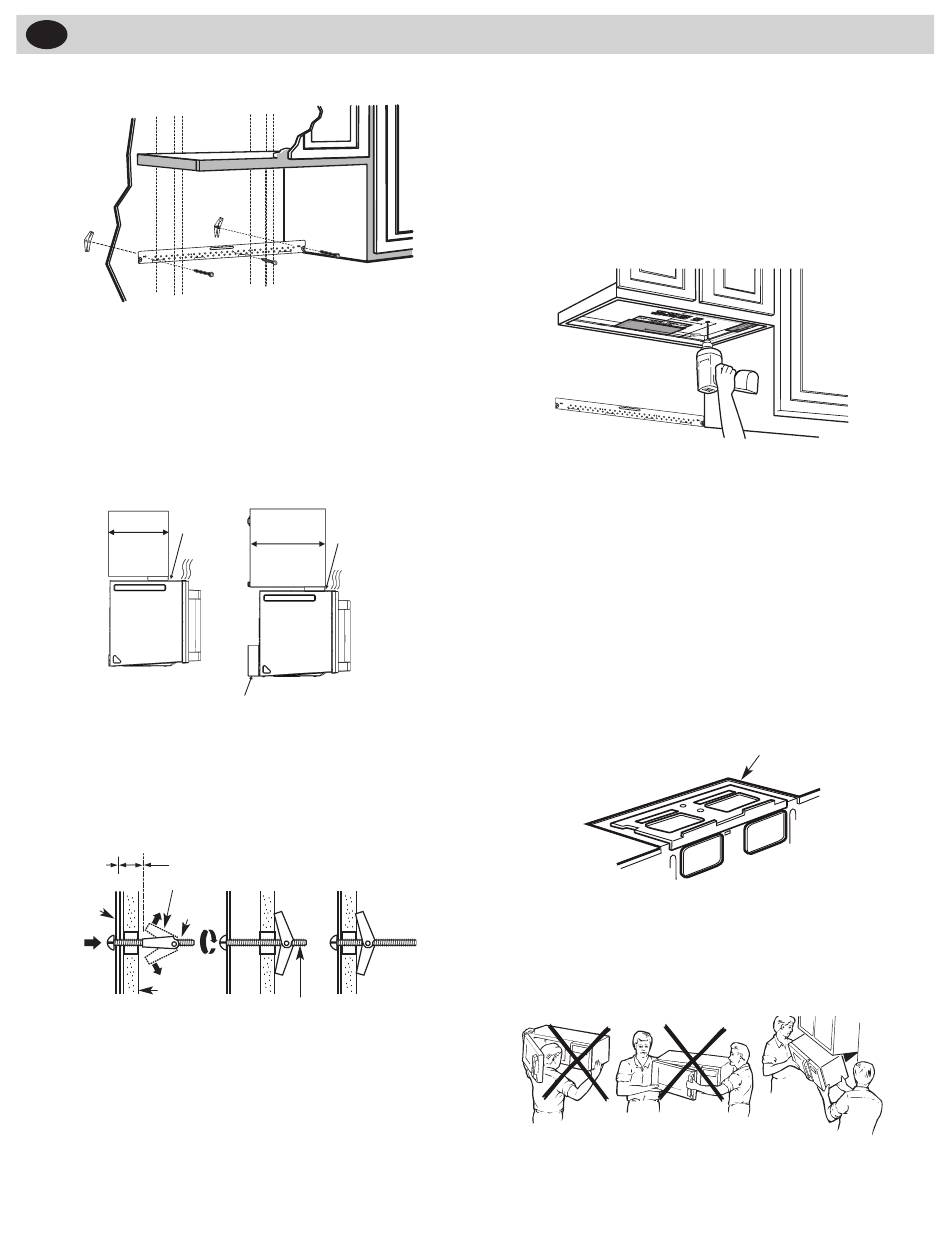

A1. MONTAJE DE LA PLACA DE INSTALACIÓN EN LA
PARED
Fije la placa en la pared con los tornillos de fiador. Al me-
nos un tornillo para madera debe ser utilizado para fijar la
placa a una viga de la pared.
NOTA: Si la profundidad del gabinete incluyendo las
puertas es mayor de 13",
alejarse de la pared con materiales adecuados
que soporten 150 lbs para permitir una ventilación
adecuada/toma de aire.
Extractor exterior o
recirculación cuando la
profundidad del gabinete <13 "
< 13"
¼ "espacio
< (33cm)
libre mínimo
Gabinete
1. Quite las tuercas de mariposa de los tornillos.
2. Inserte los tornillos en la placa de instalación, a través
de los agujeros taladrados en las partes de la pared
que no son viga (los paneles) y vuelva a insertar las
tuercas de mariposa hasta 3/4" (19 mm) de cada torni-
llo.
Para utilizar tornillos de fiador
El espacio que ocupan los
tornillos fiadores es superior
al grueso de la pared
Tuercas de mariposa
Tornillo
Mounting
fiador
Plate
Pared
3. Coloque la placa de instalación contra la pared e inserte
las tuercas de mariposa en los agujeros de la pared, a
fin de instalar la placa.
NOTA: Antes de apretar los tornillos de fiador y el tornillo
para madera, asegúrese de que las lengüetas de la placa
de instalación toquen la parte inferior del gabinete cuan-
do sean empujadas a ras contra la pared, y que la placa
quede debidamente centrada bajo el gabinete.
PRECAUCIÓN: Tenga cuidado de evitar que sus dedos
queden atrapados entre la parte trasera de la placa de
instalación y la pared.
entonces la unidad debe
Extractor exterior o
recirculación cuando la
profundidad del gabinete >13"
¼ "espacio
libre mínimo
> 13"
> (33cm)
Gabinete
Se necesita espaciador
Extremo de tornillo
4. Apriete todos los tornillos. Tire de la placa alejándola
de la pared, a fin de que resulte más fácil apretar los
tornillos.
A2. USO DE LA PLANTILLA PARA EL GABINETE
SUPERIOR A FIN DE PREPARAR EL ÁREA DE
DICHO GABINETE
Es necesario taladrar agujeros para los tornillos de so-
porte superior, así como un agujero lo suficientemente
grande para que el cable eléctrico pueda pasar a través.
• Lea las instrucciones de la sección PLANTILLA PARA EL
GABINETE SUPERIOR.
• Adhiera con cinta la plantilla al gabinete superior.
NOTA: Ajuste la placa superior de acuerdo a si el mi-
croondas está siendo separado de la pared debido a la
profundidad del gabinete (más de 13'').
• Taladre los agujeros, siguiendo las instrucciones de la
sección PLANTILLA PARA EL GABINETE SUPERIOR.
PRECAUCIÓN: cuando taladre los agujeros en la superfi-
cie inferior del gabinete, use gafas protectoras.
A3. VERIFICACIÓN DEL CONJUNTO DEL PLACA DEL
VENTILADOR
Placa del Ventilador
• Coloque el microondas en posición vertical, con la parte
superior hacia arriba.
• Chequear siel placa del ventilador está instalado correc-
tamente en el horno.
A4. INSTALACIÓN DEL HORNO MICROONDAS
POR RAZONES DE SEGURIDAD PERSONAL Y PARA FACILI-
TAR LA INSTALACIÓN, SE RECOMIENDA QUE DOS PERSO-
NAS INSTALEN EL HORNO MICROONDAS.
IMPORTANTE: No agarre ni use la manija o el escudo
térmico durante la instalación. No retire los separadores
de cartón ntre el escudo térmico y la puerta.
29
