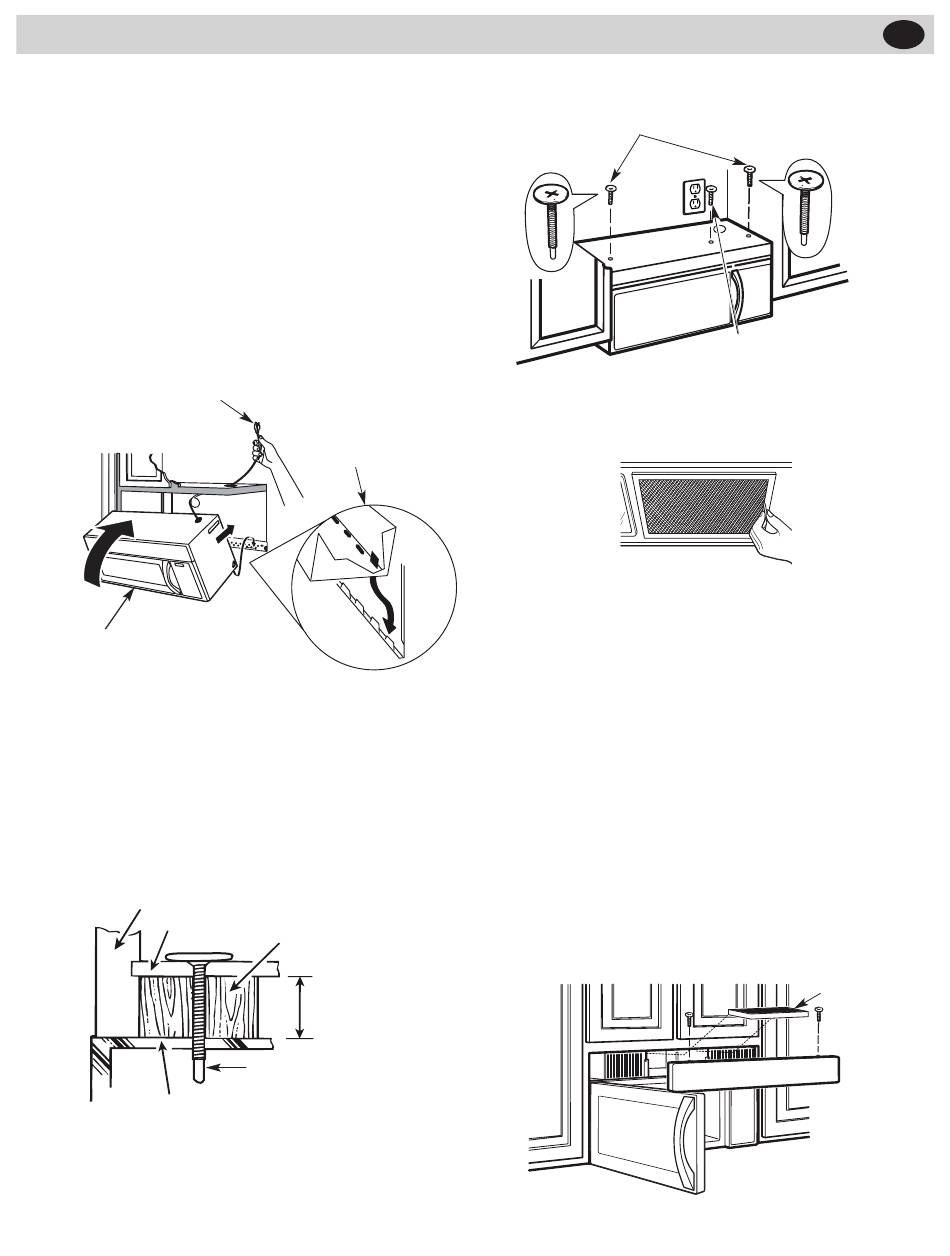

IKEA LAGAN Manual De Instrucciones página 30

NOTA: Si el gabinete es metálico, use una moldura ais-
lante de nylon alrededor del agujero para el cable eléctri-
co, a fin de evitar cortes en el cable.
NOTA: Se recomienda el uso de bloques de relleno si la
parte delantera del gabinete sobresale debajo del estante
inferior del gabinete.
IMPORTANTE: Si no se usan bloques de relleno, pueden
producirse daños en la carcasa por apretar demasiado los
tornillos.
NOTA: cuando instale el horno mi-
croondas, pase el cable eléctrico a
través del agujero correspondiente
de la superficie inferior del gabinete
superior: Manténgalo tenso/recto du-
rante los pasos 1 a 3. No permita que
el cable quede atrapado
ni levante el horno tirando del
cable.
2. Gire la parte delantera del
horno hacia arriba, contra la
superficie inferior del gabi-
nete.
3. Inserte un tornillo autoalineante a través del agujero
del centro del gabinete superior: Fije temporalmente
el horno apretando el tornillo al menos dos vueltas
completas despisés de que el tornillo quede enroscado.
(Más adelante se procederá a apretar completamente
el tornillo.) Asegúrese de mantener tenso/recto
el cable eléctrico. Tenga cuidado de evitar que el
cable quede atrapado, especialmente al realizar
la instalación del horno a ras contra la superficie
inferior del gabinete.
Parte delantera del gabinete
Estante inferior del gabinete
Parte superior del horno
microondas
4. Fije el horno microondas al gabinete superior.
30
1. Levante el microon-
das, inclínelo hacia
adelante y enganche
las ranuras (situadas
en el borde trasero
inferior) a las cuatro
lengüetas inferiores
de la placa de instala-
ción.
Pieza de relleno
Equivalente a la
profundidad de la
superficie hueca
del gabinete
Tornillo autoalineante
5. Inserte 2 tomillos autoalineantes a través de los
agujeros exteriores del gabinete superior. Apriete
cada uno de, los tornillos dos vueltas completas.
7. Apriete los dos tornillos externos a la parte superior del
horno. (Mientras aprieta los tornillos, mantenga sujeto
el horno contra la pared y el gabinete superior:)
8. Instale los filtros de grasa. Consulte el Consejos e
instrucciones provisto con el microondas.
A5. Instalación o cambiar del filtro de carbón
(LAGAN and MEDELNIVÅ)
NOTA: El filtro de carbón está instalado de fábrica en
LAGAN and MEDELNIVÅ. Consulte la sección Consejos e
instrucciones para ver si su dispositivo lo tiene y para
leer información sobre su remplazo.
Para el modelo sin la puerta de acceso al filtro de recircu-
lación, siga las instrucciones para remplazar o instalar un
filtro de carbon.
A5.1 Desconecte el microondas del suministro eléctrico.
Abra la puerta del microondas y saque los dos
A5.2
tornillos de montaje de ventilación ubicados en
la parte superior del horno con un destornilla-
dor Phillips #1.
Quitar el filtro de carbón, empujando la parte
A5.3
superior del filtro hacia dentro, luego tire de él
hacia adelante desde la unidad.
6. Apriete completamente el
tornillo del centro.
Filtro de
carbón
ES
