FR

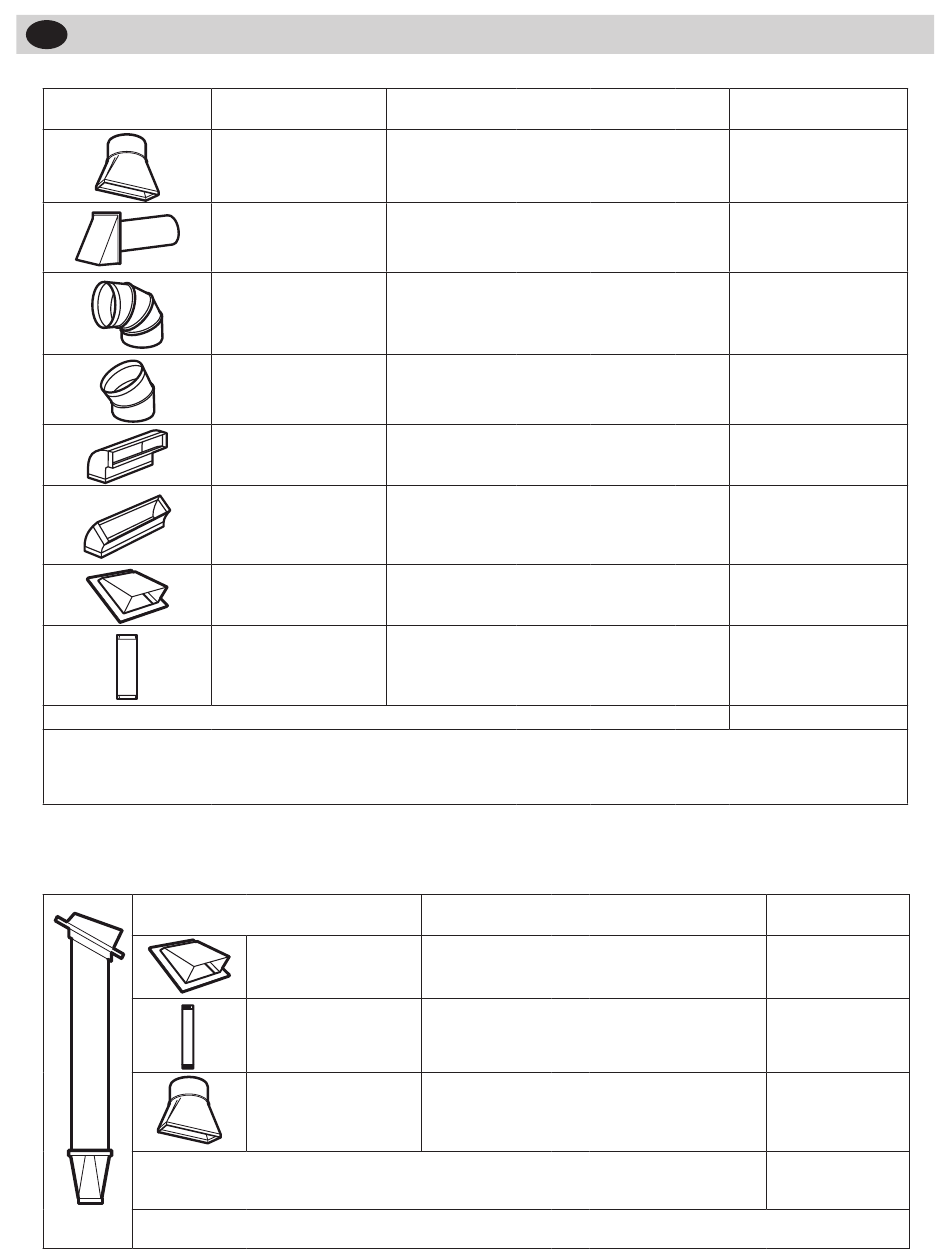

PIÈCES DE
CONDUIT
CANALISATION D'ECHAPPEMENT EXTERNE
ÉVACUATION À L'EXTÉRIEUR PAR LE DESSUS (EXEMPLE SEULEMENT)
Le tableau suivant décrit un exemple d'installation de conduit.
PIÈCES DE
CONDUIT
Les longueurs équivalentes des pièces de conduits sont basées sur
des essais réels et représentent les longueurs nécessaires à une
bonne ventilation pour n'importe quelle hotte.
* IMPORTANT : Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du registre aux
dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger.
LONGUEUR
ÉQUIVALENTE
Adaptateur de transi-
5 pi (1,5 m)
tion*
Évent mural 40 pi (12,2 m)
Coude de 90° 10 pi (3 m)
Coude de 45° 5 pi (1,5 m)
Coude de 90° 25 pi (7,6 m)
Coude de 45° 5 pi (1,5 m)
Évent de toiture 24 pi (7,3 m)
Conduit droit rond de
6 po (15,2 cm) ou rec-
1 pi (0,3 m)
tangulaire de 3-1/4 x
10 po (8,2 x 25,4 cm)
* IMPORTANT : Si vous utilisez un adaptateur de transition, il faudra couper les coins inférieurs du
registre aux dimensions de l'adaptateur à l'aide de cisailles pour que le registre puisse bouger.
Les longueurs équivalentes des pièces de conduits sont basées sur des essais réels et représentent
les longueurs nécessaires à une bonne ventilation pour n'importe quelle hotte.
Évent de toiture
Conduit droit de 12
pi (3,6 m) (rond de 6
po/15,2 cm)
Adaptateur de transi-
tion*
NOMBRE
x UTILISÉ
x ( )
x ( )
x ( )
x ( )
x ( )
x ( )
x ( )
x ( )
Longueur totale
LONGUEUR NOMBRE
ÉQUIVALENTE x UTILISÉ
24 pi (7,3 m) x (1)
12 pi (3,6 m) x (1)
5 pi (1,5 m) x (1)
Longueur totale =
LONGUEUR
= ÉQUIVALENTE
= pi ou m
= pi ou m
= pi ou m
= pi ou m
= pi ou m
= pi ou m
= pi ou m
= pi ou m
= pi ou m
LONGUEUR
= ÉQUIVALENTE
= 24 pi (7,3 m)
= 12 pi (3,6 m)
= 5 pi (1,5 m)
41 pi (12,5 m)
