IKEA LAGAN Manual De Instrucciones página 35

ES

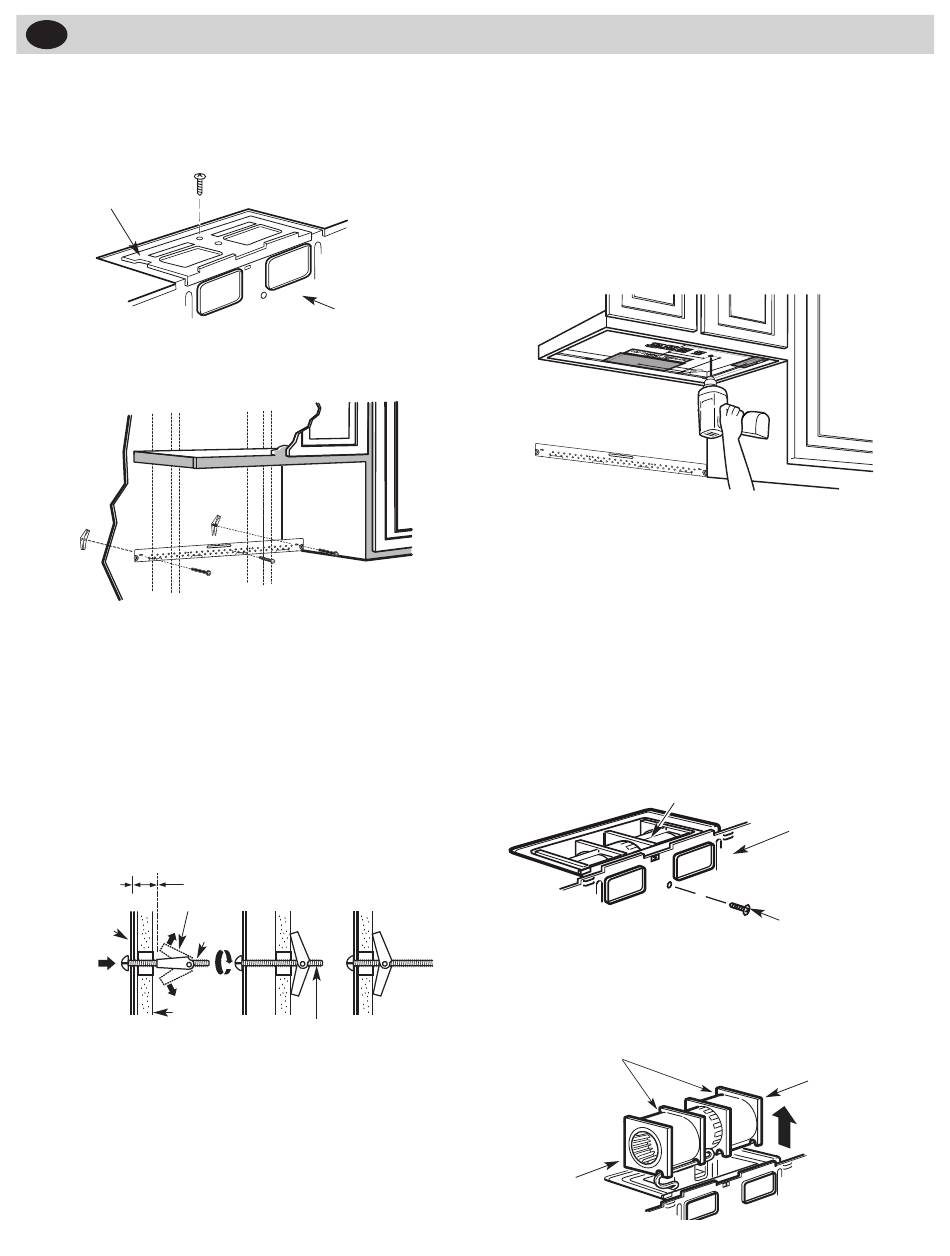

B2. DESINSTALACIÓN DEL PLACA DEL
VENTILADOR
Quite y guarde el tornillo que sujeta la placa del ventila-
dor al microondas. Levante la placa del ventilador para
retirarla.
Placa del venti-
lador
B3. MONTAJE DE INSTALACIÓN LA PLACA DE
EN LA PARED
Fije la placa en la pared con los tornillos de fiador.
Al menos un tornillo para madera debe ser utilizado para
fijar la placa a una viga de la pared.
1 Quite las tuercas de mariposa de los tornillos.
2 Inserte los tornillos en la placa de instalación, a través
de los agujeros taladrados en las partes de la pared
que no son viga (los paneles) y vuelva a insertar las
tuercas de mariposa hasta
llo.
Para utilizar tornillos de fiador:
El espacio que ocupan los
tornillos fiadores es supe-
rior al grueso de la pared
Tuercas de mariposa
Placa de
Tornillo
instalación
fiador
Pared
3. Coloque la placa de instalación contra la pared e inserte
las tuercas de mariposa en los agujeros de la pared, a
fin de instalar la placa.
NOTA: antes de apretar los tornillos de fiador y el tornillo
para madera, asegúrese de que las lengüetas de la placa
de instalación toquen la parte inferior del gabinete cuan-
do sear empujadas a ras contra la pared, y que la placa
quede debidamente centrada bajo el gabinete.
PRECAUCIÓN: tenga cuidado de evitar que sus dedos
queden atrapados entre la parte trasera de la placa de
instalación y la pared.
Parte trasera
del microondas
/ " (19 mm) de cada torni-
3
4
Extremo de tornillo
4. Apriete todos los tornillos. Tire de la placa alejándola
de la pared, a fin de que resulte más fácil apretar los
tornillos.
B4. USO DE LA PLANTILLA PARA EL GABINETE
SUPERIOR A FIN DE PREPARAR EL AREA
DE DICHO GABINETE
Es necesario taladrar agujeros para los tomillos de so-
porte superior, así como un agujero lo suficientemente,
grande para que el cable eléctrico pueda pasar a través.
• Lea las instrucciones de la sección PLANTILLA PARA EL
GABINETE SUPERIOR.
• Adhiera con cinta la plantilla al gabinete superior.
• Taladre los agujeros, siguiendo las instrucciones de la
sección PLANTILLA PARA EL GABINETE SUPERIOR.
PRECAUCIÓN: cuando taladre los agujeros en la superfi-
cie inferior del gabinete, use gafas protectoras.
B5. AJUSTE DEL VENTILADOR DEL MICROON-
DAS PARA LA EXTRACCIÓN TRASERA EX-
TERNA
1. Quite y guarde el tornillo que sujeta el motor del venti-
lador al microondas.
Motor del ventilador
2. Tire del ventilador con cuidado hacia afuera. Los cables
se extenderán to suficiente para permitir el ajuste del
ventilador.
ANTES: aberturas de las aletas
del ventilador orientadas hacia
adelante
Extremo A
Parte trasera del
microondas
Tornillo del motor
del ventilador
Extremo B
35
