A6.6 Veillez à ce que le filtre à charbon (OTRFILTER1)
soit bien encastré et à la verticale. Fer mez la
porte et revissez les vis. Votre filtre à charbon
(OTRFILTER1) est prêt à l'emploi.

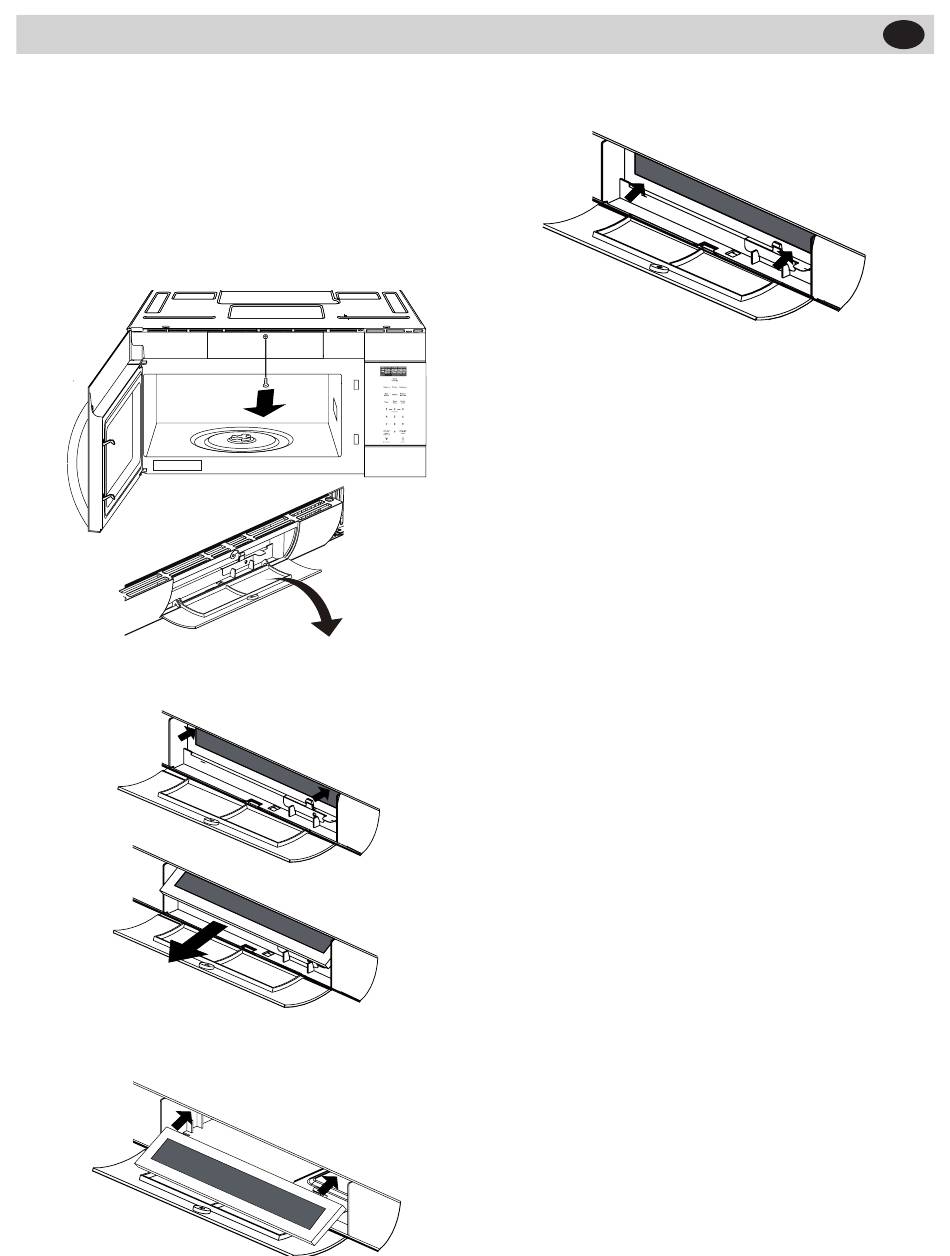

A7. PORTE D'ACCÈS AU FILTRE FILTRE AU CHARBON
(UPPSEENDE)
REMARQUE : le filtre à charbon est installé en usine sur
UPPSEENDE. Reportez-vous à la section Conseils et
instructions pour savoir si le vôtre est installé en usine et
pour obtenir des informations sur le remplacement.
A7.1 Retirez le filtre à charbon en poussant le haut du
filtre vers l'intérieur, puis retirez-le de l'appareil.
A7.2 Faites glisser le haut du nouveau filtre à charbon
dans le haut de la cavité du filtre.
52
A7.3 Appuyez sur le bas du filtre à charbon pour le posi-
tionner correctement.
A7.4 Fermez la porte d'accès, serrez la vis et le filtre à
charbon est prêt à être utilisé.
3. INSTRUCTIONS POUR
L`INSTALLATION EXTERIEURE DE
CODUITS D`ECHAPPEMENT.
REMARQUE : Si vous devez installer des conduits, notez
que la longueur totale du conduit rectangulaire de 3-1/4
po x 10 po (8,2 x 25,4 cm) ou du conduit rond de 5 po
(12,7cm)/6 po (15,2 cm) de diamètre ne doit pas être
supérieure à 120 pi (36,5m) de longueur équiva-
lente.
L'évacuation vers l'extérieur requiert un CONDUIT D'ÉVA-
CUATION POUR HOTTE. Lisez attentivement ce qui suit.
REMARQUE : Il est important que l'évacuation soit ins-
tallée en en utilisant le chemin le plus direct et avec le
moins de coudes possible. Cela assure une bonne éva-
cuation et aide a prévenir les blocages. Assurez-vous
également que les registres bougent librement et
que rien ne bloque les conduits.
Connexion d'échappement:
L'adaptateur d'échappement a été conçu pour s'accoupler
avec une canalisation rectangulaire standard de 3 1/4
x 10 po (8.2 x 25,4 cm). Si une canalisation ronde est
recquise, un adaptateur de transition rectangulaire-rond
doit être utilisé. Une canalisation de diamètre 5
Longueur maximale du conduit:
Pour une circulation d'air satisfaisante, la longueur totale
du conduit rectangulaire de 3-1/4 x 10 po (8,2 x 25,4 cm)
ou du conduit rond de 5 po (12,7cm) / 6 po (15,2 cm) de
diamètre ne doit pas excéder une longueur équiva-
lente à 120 pi (36,5m)
Les coudes, adaptateurs de transition, évents
muraux ou de toiture, etc. offrent une résistance
supplémentaire à la circulation de l'air et sont équiva-
lents à une section de conduit droit plus longue que leur
dimension réelle. Lorsque vous calculez la longueur totale
du conduit, ajoutez les longueurs équivalentes de tous
les adaptateurs de transition et des coudes, ainsi que la
longueur de toutes les sections de conduit droit. Vous
trouverez dans le tableau ci-dessous la longueur équi-
valente approximative en pieds et en mètres de certains
types de conduits.
