REMARQUES IMPORTANTES :
• Assurez-vous que les vis du moteur du ventilateur et
de la plaque du ventilateur sont solidement vissées
lorsque vous les remettez en place. Cela évitera les
vibrations excessives
• Assurez-vous que les fils du moteur sont bien achemi-
nés, fixés et qu'ils ne sont pas coincés.

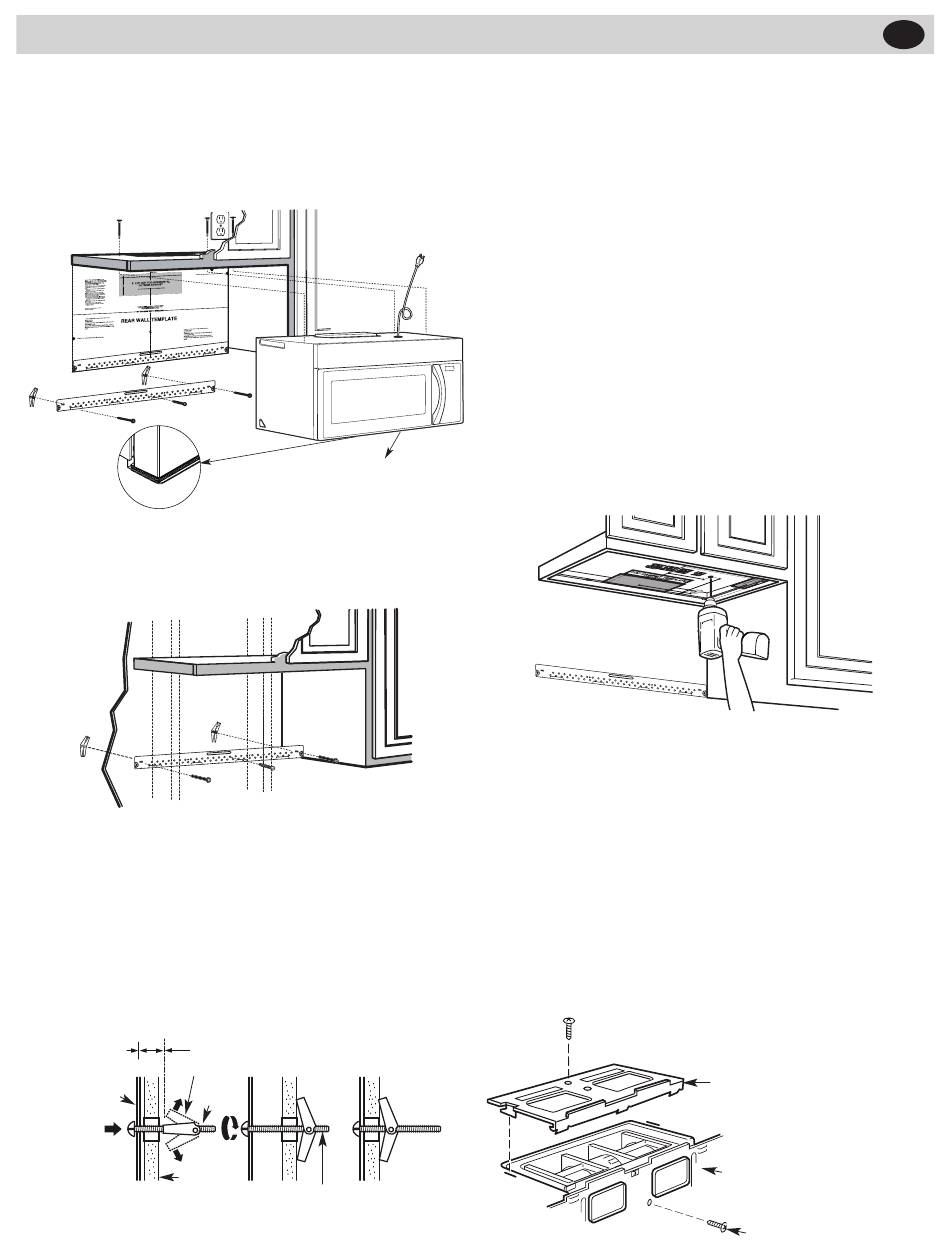

C1. FIXATION DE LA PLAQUE DE MONTAGE AU
MUR
Fixez la plaque au mur à l'aide des boulons à ailettes.
Vous devez utiliser au moins une vis à bois pour fixer la
plaque à un montant.
1. Enlevez les écrous à ailettes des boulons.
2. Insérez les boulons dans la plaque de montage à tra-
vers les trous dans le gypse et réassemblez les écrous
à ailettes, à po (19 mm) sur chaque boulon.
Pour utiliser les boulons à ailettes :
Écrou à ailettes
Plaque de
montage
Mur
58
IMPOR TANT: N e pas retir-
er les entretoises en carton
entre l'é cran thermique et la
porte.
Espace pour les
ailettes supérieur à
l'épaisseur du mur
Boulon à
ailettes
Extrémité
du boulon
3. Placez la plaque de montage contre le mur et insérez
les écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et
la vis à bois, assurez-vous que la plaque est bien cen-
trée sous l'armoire et que les languettes de la plaque de
montage touchent le dessous de l'armoire lorsque vous
poussez la plaque contre le mur.
ATTENTION : Faites attention de ne pas vous pincer les
doigts entre l'arrière de la plaque de montage et le mur.
4. Tighten all bolts. Pull the plate away from the wall to
help tighten the bolts.
C2. UTILISATION DU GABARIT POUR AR-
MOIRE SUPÉRIEURE POUR LA PRÉPARA-
TION DE L'ARMOIRE SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien supé-
rieures, ainsi qu'un trou suffisamment grand pour y faire
passer le cordon d'alimentation et une ouverture assez
grande pour l'adaptateur d'évacuation.
• Lisez les instructions sur le GABARIT POUR ARMOIRE
SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban
adhésif.
• Percez les trous, en suivant les directives du GABARIT
POUR ARMOIRE SUPÉRIEURE.
ATTENTION : Portez des lunettes de sécurité lorsque
vous percez des trous dans le fond de l'armoire.
C3. ADAPTATION DU VENTILATEUR DU FOUR
À MICRO-ONDES POUR L 'ÉVACUATION À
L'EXTÉRIEUR PAR LE DESSUS
1. Place the microwave in its upright position, with the top
of the unit facing up.
FR
Plaque du
ventilateur
Arrière du four
à micro-ondes
Vis du moteur
du ventilateur
