ES

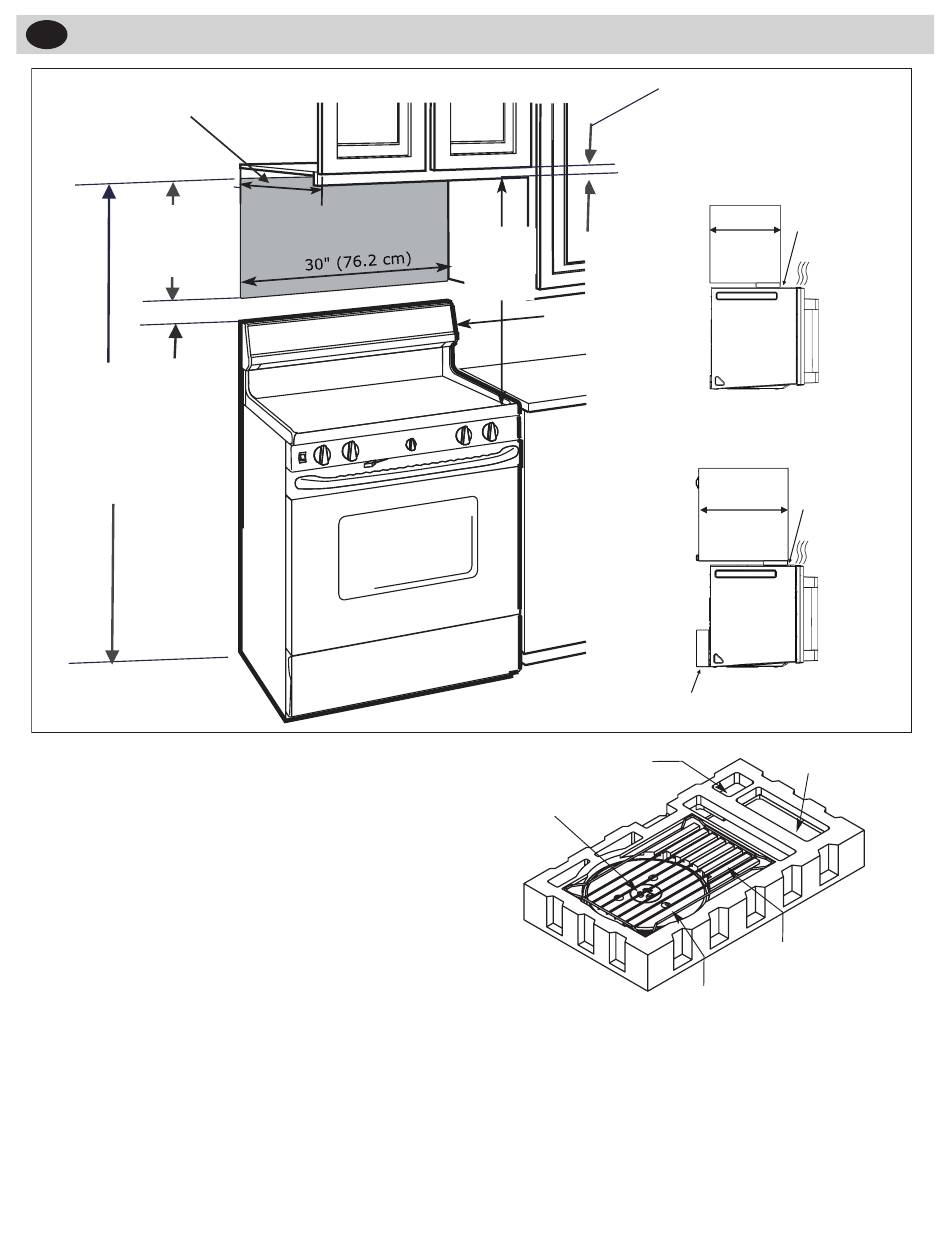

13 "(33 cm) recomendado
16 ½"
(41.9 cm)
2" (5.1 cm)
66"(167.6 cm) o
más desde el piso
hasta la parte
superior del
microondas
• El espacio entre los gabinetes debe ser de 30" (76,2
cm) de ancho v libre de obstrucciones.
• Si la extracción de aire para el horno microondas será
dirigida hacia fuera de la cocina, consulte la sección
sobre campana extractora, para informarse sobre la
preparación del conducto de extracción.
• Si va a instalar el horno microondas debajo de un
gabinete plano y liso, tenga cuidado de seguir las ins-
trucciones sobre la plantilla para el gabinete superior,
especialmente la parte relacionada con el espacio libre
para el cable eléctrico.
• Como el gua de la instalacin, se vea el pgina 42 por la
informacin de plantilla montada.
•
Si la profundidad del gabinete incluyendo las puertas
entonces la unidad debe alejarse de la
es mayor de 13",
pared con materiales adecuados que soporten 150 lbs
para permitir una ventilación adecuada/toma de aire.
1 COLOCACIÓN DE LA PLACA DE INS-
TALACIÓN
A. PROCEDIMIENTO PARA SACAR DE LA CAJA EL
MICROONDAS Y LA PLACA DE INSTALACIÓN
1. Retirar las instrucciones de instalación, uso y cui-
dado, adaptador de escape, anillo giratorio, estante,
filtros, bandeja de vidrio y bolsa de accesorios
pequeña. No retire el poliestireno de la parte delan-
tera del horno.
ESPACIO PARA LA INSTALACIÓN
30"
(76.2 cm)
min.
Protector contra
salpicaduras
Bolsa de montaje
Filtros y anillo giratorio
debajo de la bandeja de
vidrio
2. Doble hacia atrás las 4 lengüetas de la caja de car-
tón, para que queden contra los lados de la caja. A
continuación, dé la vuelta con cuidado al horno y la
caja, para que la caja quede en la parte superior. El
horno quedará colocado sobre el protector de espu-
ma.
¼" Min
espacio libre
Extractor exterior o
recirculación cuando la
profundidad del gabinete <13 "
< 13"
¼ "espacio
< (33cm)
libre mínimo
Gabinete
Extractor exterior o
recirculación cuando la
profundidad del gabinete >13"
¼ "espacio
libre mínimo
> 13"
> (33cm)
Gabinete
Se necesita espaciador
Adaptador de escape
Estante (Param
algunos modelos)
Bandeja de vidrio
