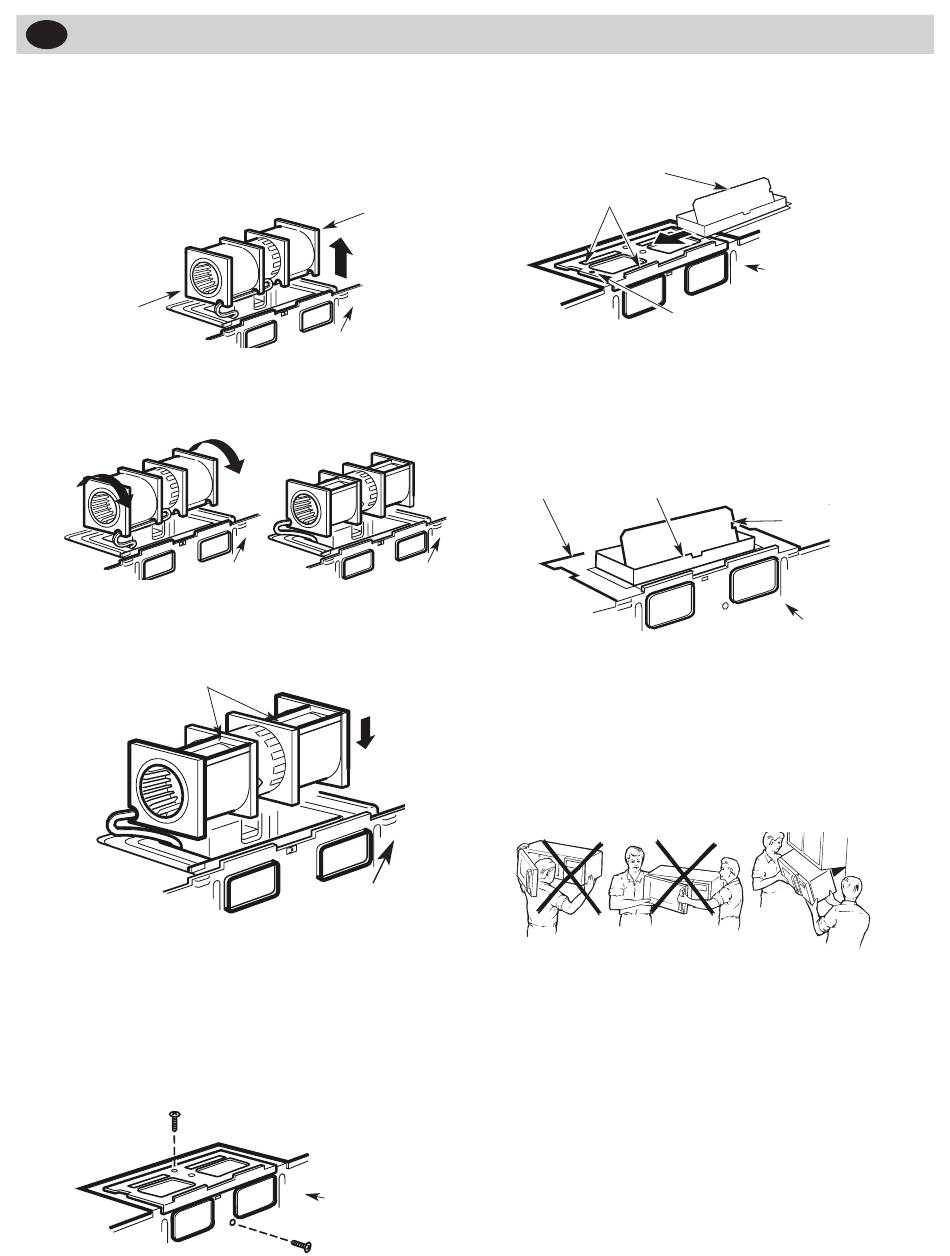

Enlevez la vis qui retient la plaque du ventilateur sur le
four à micro-ondes. Enlevez et conservez la vis qui retient
le moteur du ventilateur sur le four à micro-ondes.
2. Enlevez délicatement l'ensemble du ventilateur. Les fils
seront assez longs pour vous permettre d'adapter le
ventilateur.
Extrémité B
3. Tournez le moteur de 90° afin que les ouvertures des
pales du ventilateur orientées vers le haut.
Avant la modification
Arrière du four
à micro-ondes
4. Replacez l'ensemble du ventilateur dans l'ouverture.
APRÈS : Ouvertures des pales du
ventilateur orientées vers le haut
ATTENTION : Ne tirez pas sur les fils de l'ensemble du
ventilateur et ne les étirez pas. Assurez-vous que les fils
ne sont pas coincés et qu'il sont fixés solidement.
5. Fixez l'ensemble de ventilateur au four à micro-ondes
en utilisant la vis de l'étape 1. Assurez-vous que la vis
est bien serrée.
6. Replacez la plaque du ventilateur en utilisant la vis de
l'étape 1. Assurez-vous que la vis est bien serrée.
Extrémité A
Back of
Microwave
Après la modification
Arrière du
four à micro-
ondes
Arrière du four
à micro-ondes
Arrière du four à
micro-ondes
7. Fixez l'adaptateur d'évacuation en haut du plaque du
ventilateur en le coulissant dans les guides situés, à la
partie supérieure arrière du plaque du ventilateur.
Adaptateur
Guide
Insérez-le jusqu'à ce qu'il soit dans les fentes de blocage
inférieures. Assurez-vous que la charnière du registre est
installée et que le registre bouge librement.
C4. VÉRIFICATION DU FONCTIONNEMENT DU
REGISTRE
Plaque du Adaptateur de
ventilateur conduit d'évacuation
• Assurez-vous que le ruban adhésif qui retient le re-
gistre a été enlevé et que le registre bouge librement
avant d'installer le four.
• Vous devrez effectuer les ajustements nécessaires pour
vous assurer que le conduit du four est bien aligné sur
le conduit d'évacuation du domicile après l'installation
du four.
C5. INSTALLATION DU FOUR À MICRO-ONDES
POUR VOTRE SÉCURITÉ ET POUR FACILITER L'INSTAL-
LATION, L'INSTALLATION DE CE FOUR DOIT ÊTRE
EFFECTUÉE PAR DEUX PERSONNES
IMPORTANT : Ne pas saisir ou utiliser la poignée ou
l'écran thermique durant l'installation. Ne pas retirer les
entretoises en carton entre l'écran thermique et la porte.
REMARQUE : Si vos armoires sont en métal, installez un
passe- fil en nylon autour de l'orifice du cordon d'alimen-
tation pour empêcher que le cordon soit coupé.
REMARQUE : Si le four est installé sous une armoire
dotée d'un rebord avant, nous vous recommandons d'uti-
liser des entretoises.
IMPORTANT : Si vous n'utilisez pas d'entretoises, des
dommages peuvent être causés au boîtier au moment du
resserrage des vis.
Arrière du four
à micro-ondes
Fentes de blocage
Registre
Arrière du four
à micro-ondes
