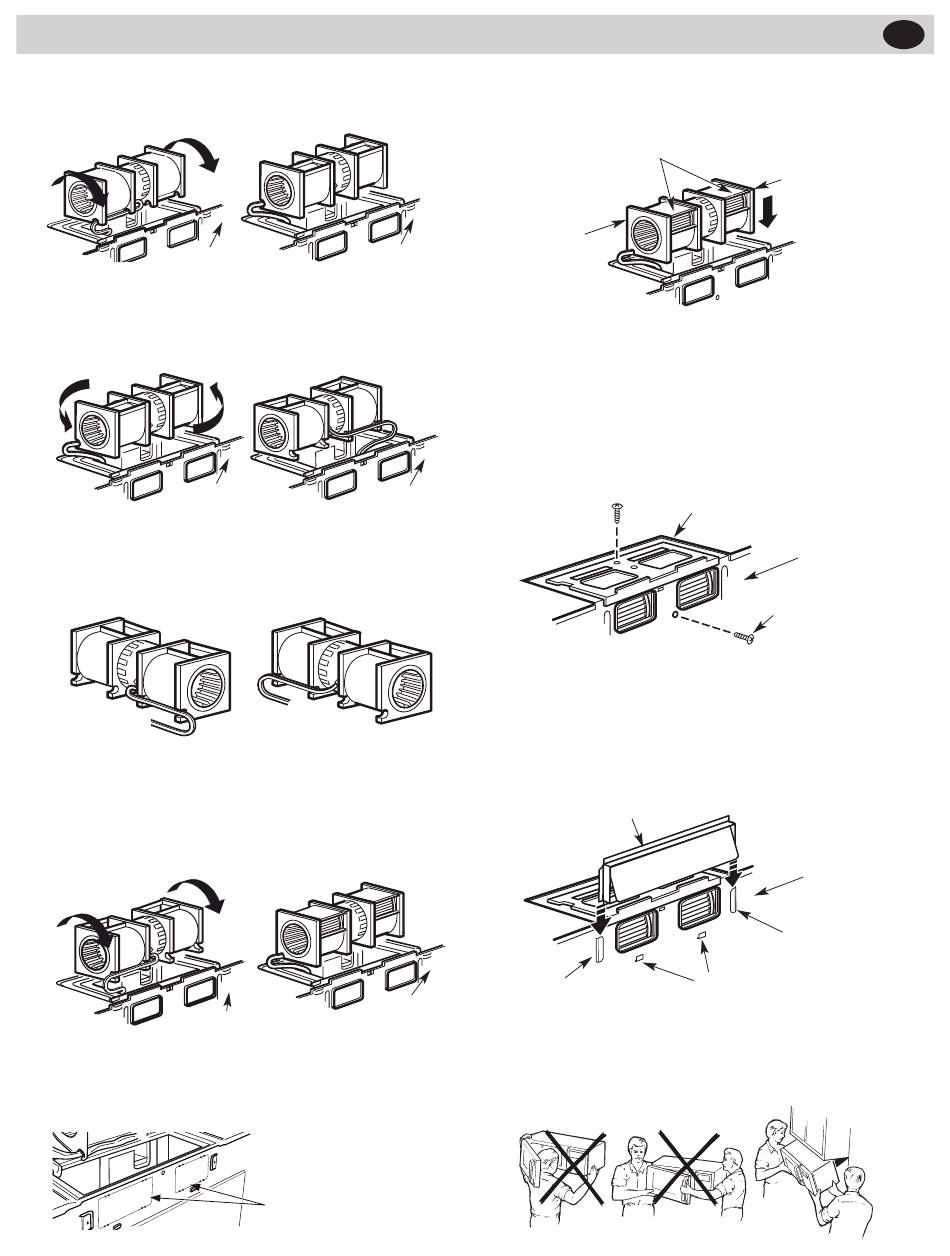

3. Tournez le moteur de 90°.
Avant la rotation
Arrière du four
à micro-ondes
4.
Retournez l'ensemble du ventilateur dans le sens
contraire des aiguilles d'une montre, sur 180°.
Avant la rotation
Arrière du four
à micro-ondes
5. Enlevez délicatement les fils des encoches. Replacez les
fils dans les encoches de l'autre côté de l'ensemble du
ventilateur.
Avant la modification
Les fils sont acheminés à
travers le côté droit
6. Tournez le moteur de 90° afin que les ouvertures des
pales du ventilateur soient orientées vers l'arrière du
four à micro-ondes.
Avant le roulement
Arrière du four
à micro-ondes
7. Retirez les plaques d'enfoncement à l'arrière par le
biais de ciseaux (à tôle). (Pour certains modèles)
Arrière de la
micro-onde
56
Après la rotation
Arrière du four
à micro-ondes
Après la rotation
Arrière du four
à micro-ondes
Après la modification
Les fils sont acheminés à
travers le côté gauche
Après le roulement
Arrière du
four à micro-
ondes
Plaques d'enfoncement :
découpez les 4 toiles situées sur
chaque panneau d'enfoncement
et retirez les débouchures mé-
talliques pour une aération pro-
venant de l'arrière. Veuillez vous
assurer de vous débarrasser de
tous les bords tranchants, qui
auraient été créés en enlevant
les plaques d'enfoncement
8. Replacez l'ensemble du ventilateur dans l'ouverture.
APRÈS : Ouvertures des
pales du ventilateur
orientées vers l'arrière
Extrémité B
ATTENTION : Ne tirez pas sur les fils de l'ensemble du
ventilateur et ne les étirez pas. Assurez-vous que les fils
ne sont pas coincés et qu'il sont fixés solidement.
REMARQUE : Les ouvertures de l'ensemble du ventila-
teur doivent correspondre aux ouvertures de ventilation à
l'arrière du four à micro-ondes.
9. Fixez l'ensemble de ventilateur au four à micro-ondes
en utilisant la vis d'origine.
Plaque du ventilateur
10. Replacez la plaque du ventilateur au même endroit
qu'avant avec la vis. Assurez-vous que la vis est bien
serrée.
11. Fixez l'adaptateur d'évacuation à l'arrière du four enl
le coulissant dans les guides situés au centre, à la
partie supérieure arrière du four.
Adaptateur
Guide
Insérez-le jusqu'à ce qu'il soit dans les fentes de blocage
inférieures. Assurez-vous que la charnière du registre est
installée sur le dessus et que le registre bouge librement.
B6. INSTALLATION DU FOUR À MICRO-ONDES
Extrémité A
Arrière du four
à micro-ondes
Vis du moteur
du ventilateur
Arrière du four
à micro-ondes
Guide
Fentes de blocage
