FR

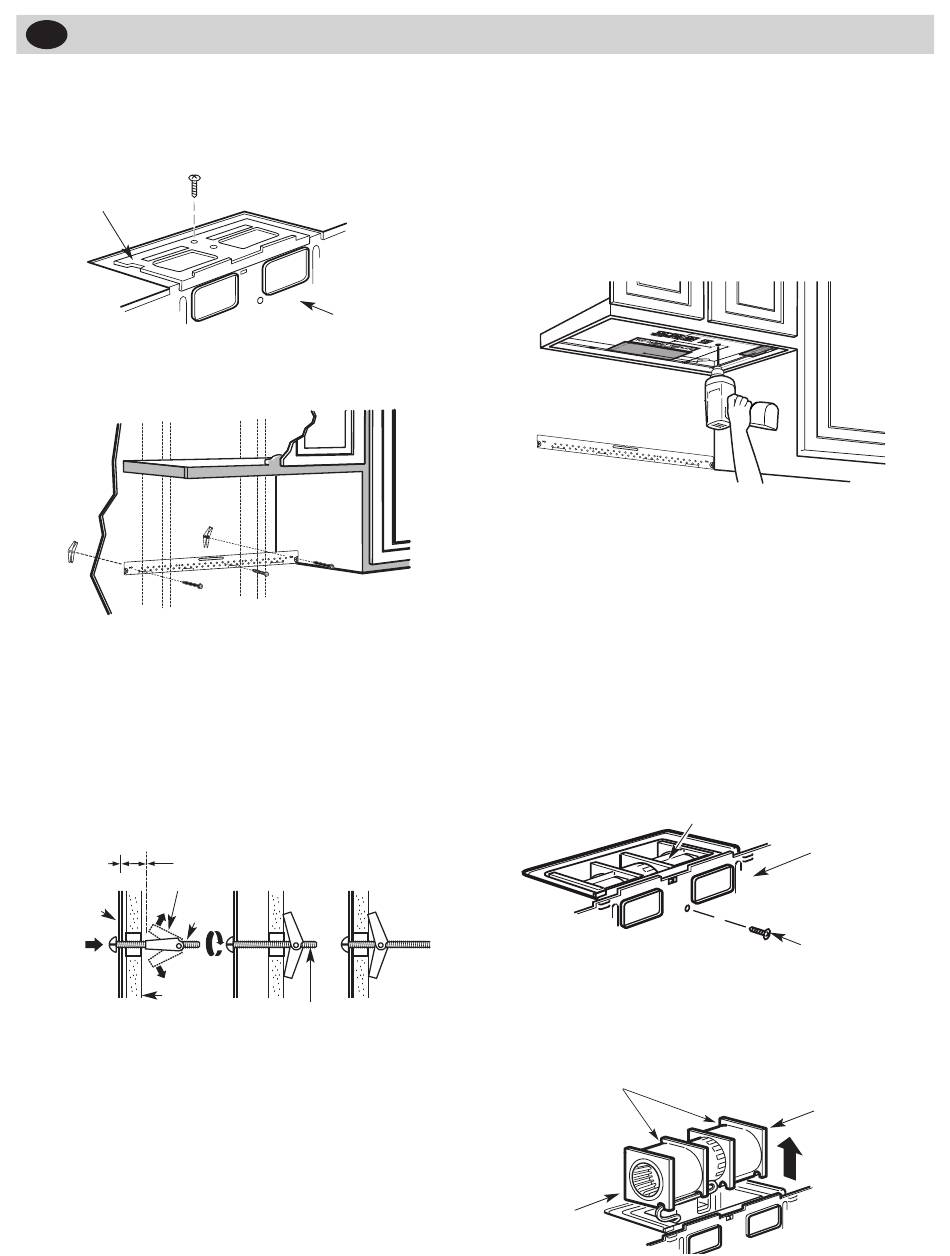

B2. ENLÈVEMENT DE L'PLAQUE DU VENTILA-
TEUR
Enlevez et conservez la vis qui retient la plaque du ven-
tilateur au four à micro-ondes. Soulevez la plaque du
ventilateur.
Plaque du ventilateur
B3. FIXATION DE LA PLAQUE DE MONTAGE AU
MUR
Fixez la plaque au mur à l'aide des boulons à ailettes.
Vous devez utiliser au moins une vis à bois pour fixer la
plaque à un montant.
1. Enlevez les écrous à ailettes des boulons.
2. Insérez les boulons dans la plaque de montage à tra-
vers les trous dans le gypse et réassemblez les écrous
à ailettes, à 3/4 po (19 mm) sur chaque boulon.
Pour utiliser les boulons à ailettes :
Espace pour les
ailettes supérieur à
l'épaisseur du mur
Écrou à ailettes
Plaque de
Boulon à
montage
ailettes
Mur
3. Placez la plaque de montage contre le mur et insérez
les écrous à ailettes dans les trous du mur pour fixer la
plaque.
REMARQUE : Avant de resserrer les boulons à ailettes et
la vis à bois, assurez-vous que la plaque est bien cen-
trée sous l'armoire et que les languettes de la plaque de
montage touchent le dessous de l'armoire lorsque vous
poussez la plaque contre le mur.
ATTENTION : Faites attention de ne pas vous pincer les
doigts entre l'arrière de la plaque de montage et le mur.
Arrière du four
à micro-ondes
Extrémité du
boulon
4. Serrez tous les boulons. Tirez sur la plaque pour facili-
ter le serrage des boulons.
B4. UTILISATION DU GABARIT POUR ARMOIRE
SUPÉRIEURE POUR LA PRÉPARATION DE
L'ARMOIRE SUPÉRIEURE
Vous devez percer des trous pour les vis de soutien supé-
rieures, ainsi qu'un trou suffisamment grand pour y faire
passer le cordon d'alimentation.
• Lisez les instructions sur le GABARIT POUR ARMOIRE
SUPÉRIEURE.
• Collez-le sous l'armoire supérieure à l'aide de ruban
adhésif.
• Percez les trous, en suivant les directives du GABARIT
POUR ARMOIRE SUPÉRIEURE.
ATTENTION: Portez des lunettes de sécurité lorsque
vous percez des trous dans le fond de l'armoire.
B5. ADAPTATION DU VENTILATEUR DU FOUR
À MICRO-ONDES POUR L'ÉVACUATION À
L'EXTÉRIEUR PAR L'ARRIÈRE
1. Enlevez et conservez la vis qui retient le moteur du
ventilateur au four à micro-ondes.
Moteur du ventilateur
2. Enlevez délicatement l'ensemble du ventilateur. Les fils
seront assez longs pour vous permettre d'ajuster la
position du ventilateur.
AVANT : Ouvertures
des ales du ventilateur
orientées vers l'avant
Extrémité A
Arrière du four
à micro-ondes
Vis du moteur
du ventilateur
Extrémité B
