OREGON® Akku-Werkzeugsystem
KETTENSÄGE MODELL CS300

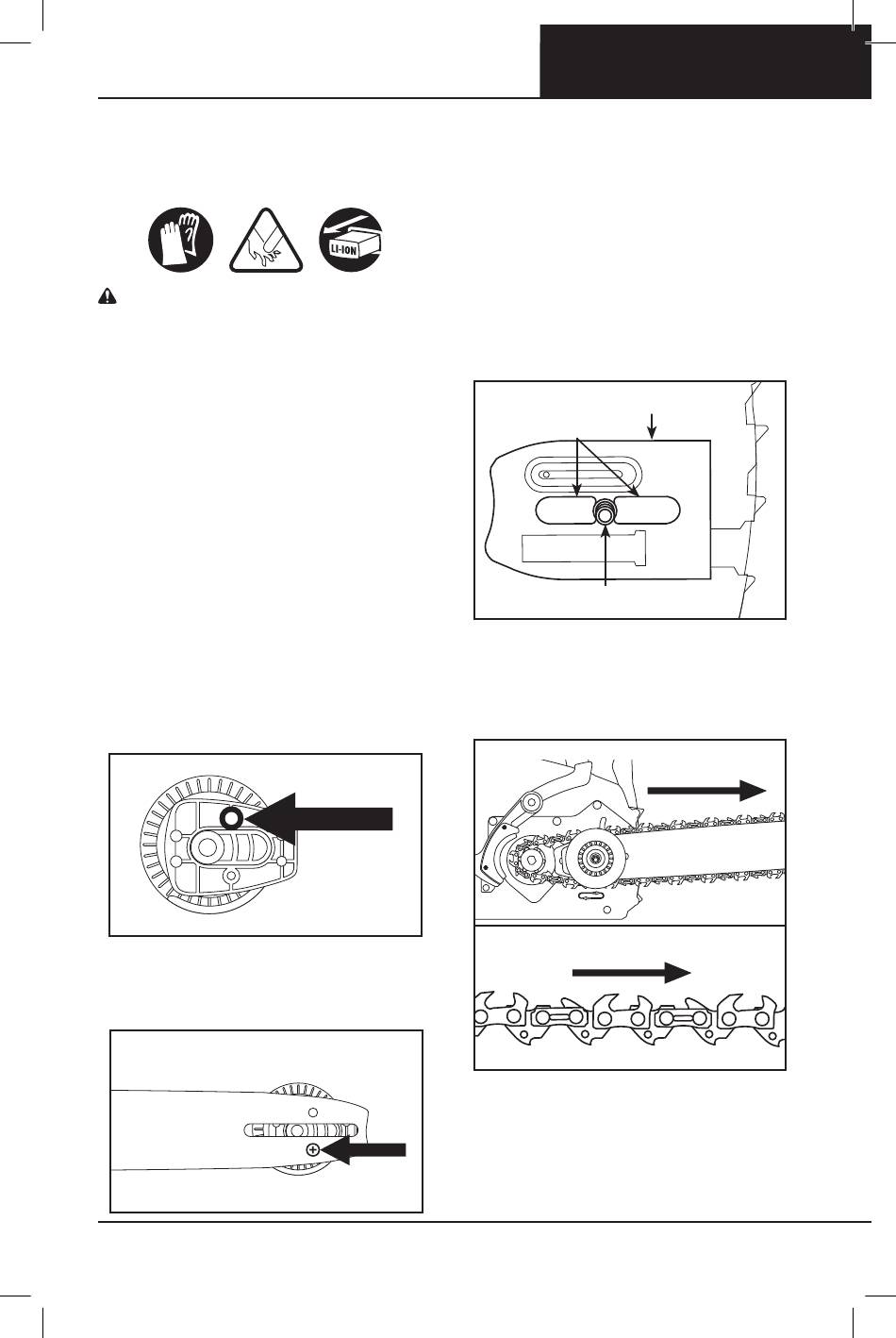

MONTAGE VON
FÜHRUNGSSCHIENE UND
SÄGEKETTE
WARNHINWEIS: EIN
AKKUBETRIEBENES GERÄT MIT
EINGESETZTEM AKKUPACK IST
IMMER AKTIVIERT UND KANN
VERSEHENTLICH STARTEN. VOR DEM
ANBRINGEN DER FÜHRUNGSSCHIENE
UND DER KETTE DEN AKKUPACK AUS
DER KETTENSÄGE AUSBAUEN.
Tragen Sie Handschuhe .
• Akku entfernen .
• Den Entriegelungsknopf auf der
Seitenabdeckung ein bisschen lockern,
indem er gegen den Uhrzeigersinn
gedreht wird, und die Seitenabdeckung
entfernen .
• Der vorhandene Gummi-O-Ring ist
äußerst wichtig für die
Funktionstüchtigkeit der Säge . Der
Gummi-O-Ring muss auf dem
Spanngerät um den Stift angebracht
sein, bevor das Spanngerät an der
Schiene befestigt wird (Abb . 10) .
ABB. 10
• Die Schraube aus der Rückseite des
Kettenspanngeräts nehmen und das
Kettenspanngerät an der
Führungsschiene befestigen (Abb . 11) .
ABB. 11
AA 1214 - F/N 573424
AUSPACKEN UND MONTAGE
• Das Kettenspanngerät auf die Seite
der Führungsschiene legen, die Ihnen
zugewandt ist, sodass das rechteckige
Teil nicht über die Kanten der
Führungsschiene hinausragt, und die
Schraube wieder einsetzen .
• Die Führungsschiene auf den
Führungsschienenflansch legen, indem
der Schlitz der Führungsschiene über
den Ausrichtungsflansch geschoben
wird (Abb . 12), wobei der Montagebolzen
durch das Loch im Kettenspanngerät
eingeführt wird .
ABB. 12
FÜHRUNGSSCHIENENFLANSCH
AUSRICHTUNGSFLANSCH
MONTAGEBOLZEN
• Die neue Kette so auf das Kettenrad
auflegen, dass die Schnittkanten der
Zähne entlang der oberen Kante der
Führungsschiene vom Antriebskopf
abgewendet sind (Abb . 13) .
ABB. 13
97
