OREGON® Kablosuz El Aleti Sistemi
ZİNCİR TESTERE MODEL CS300
KILAVUZ PALANIN VE TESTERE
ZİNCİRİNİN TAKILMASI
UYARI: BATARYA PAKET TAKILI OLAN
BATARYALI BİR EL ALETİ DAİMA AÇIK
DURUMDADIR VE KAZARA ÇALIŞMAYA
BAŞLAYABİLİR. PALAYI VE ZİNCİRİ
TAKMADAN ÖNCE BATARYA PAKETİNİ
ZİNCİR TESTEREDEN ÇIKARIN.
Eldiven giyin .
• Bataryayı çıkarın .
• Yan kapak açma topuzunu saat yönünün
tersine çevirerek gevşetin, sonra yan
kapağı çıkarın .
• Testerenin çalışması bakımından önemli
olan kauçuk bir o-halkası bulunmaktadır .
Gerdirme aygıtı palaya vidalanmadan
önce kauçuk o-halkası gerdirme aygıtı
üzerindeki pimin çevresinde
bulunmalıdır (Şek . 10) .

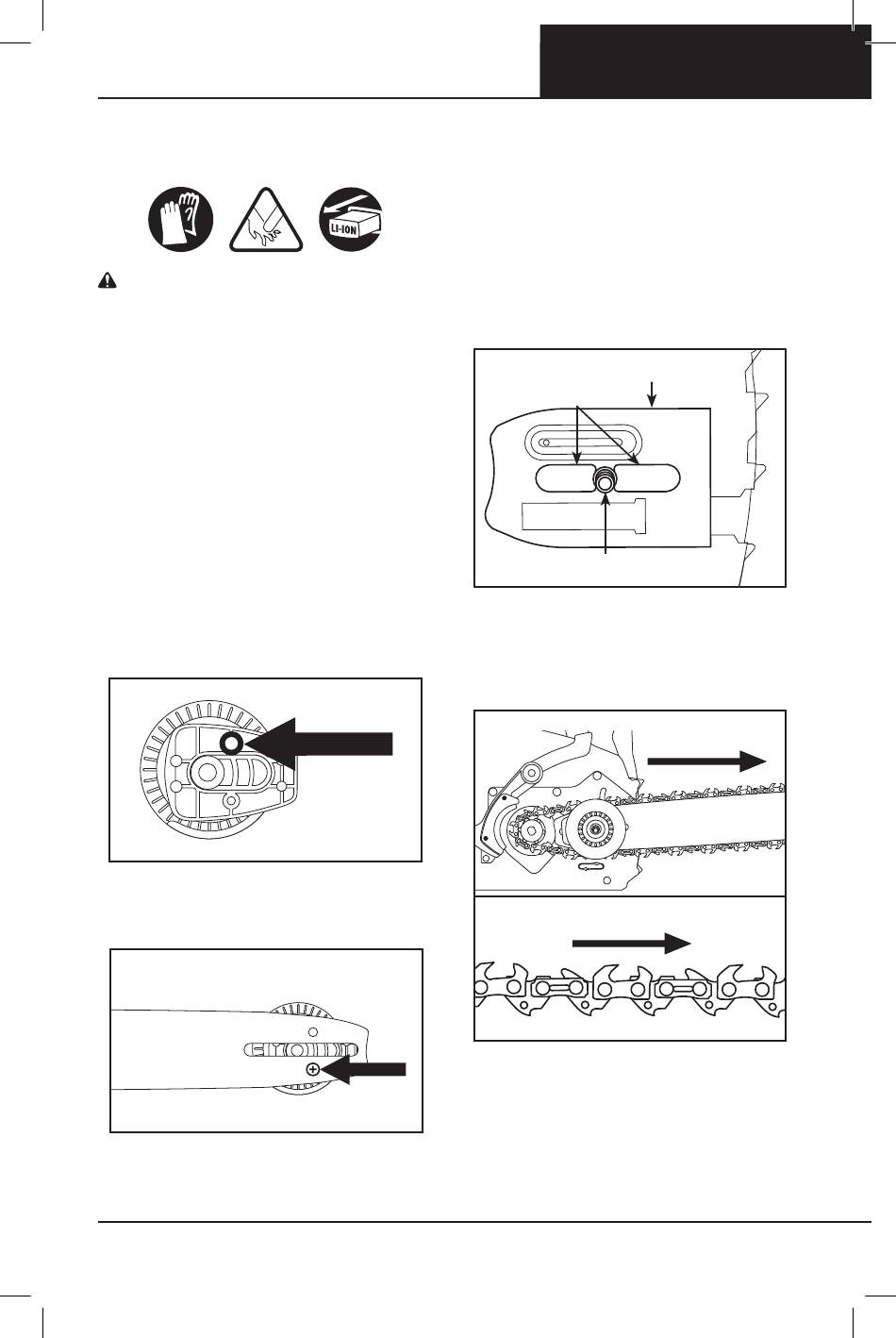

ŞEK. 10
• Vidayı zincir gerdirme dişlisinin arka
tarafından sokun ve zincir gerdirme
dişlisini kılavuz palaya takın (Şek . 11) .
ŞEK. 11
AA 1214 - F/N 573424
AMBALAJIN AÇILMASI VE MONTAJ
• Dörtgen parça kılavuz palanın
kenarlarından dışarıya çıkmayacak
şekilde zincir gerdirme dişlisini kılavuz
palanın size dönük olan tarafına
yerleştirin ve vidayı sokun .
• Montaj saplaması zincir gerdirme
dişlisindeki deliğe takılmış olarak pala
yarığını hizalama flanşının üzerine
kaydırıp kılavuz palayı pala altlığının
üzerine yerleştirin (Şek . 12) .
ŞEK. 12
PALA ALTLIĞI
HİZALAMA FLANŞI
MONTAJ SAPLAMASI
• Palanın üst tarafındaki dişlerin kesici
kenarları motor muhafazasından dışarıya
bakacak şekilde yeni testere zincirini
tahrik dişlisine sarın (Şek . 13) .
ŞEK. 13
